Установка автомата в электрощитке

Как правильно подключить автомат в щитке своими руками?

  1. Нормы подключения автомата в щитке согласно ПУЭ
  2. Схема устройства автомата
  3. Пошаговая инструкция, как подключить одножильный провод
  4. Практические советы
  5. Распространенные ошибки
  6. Особенности подключения многожильного провода
  7. Паять или не паять

Современный дом или квартиру невозможно представить без электрического оборудования, которое существенно упрощает нашу жизнь, но и дает высокую нагрузку на электросеть. Для безопасности рекомендуется устанавливать автоматы для раздельного управления электроприборами. Блок управления размещается в электрическом щитке.

Нормы подключения автомата в щитке согласно ПУЭ

К щиткам и их установке государственные органы предъявляют требования, которые прописаны в ПУЭ и должны отвечать ГОСТу 51778-2001:

  • установленный щиток должен соответствовать документации, в которой четко отражается количество автоматов и их мощность, а также класс и степень защиты;
  • на крышке должен устанавливаться значок напряжения – 380В или 220В;
  • фаза должна быть подключена к неподвижному контакту;
  • материал изготовления – металл или пластик, покрытый негорючей краской;
  • на проводах сделать маркировку с обозначением приборов, которые подключены;
  • между автоматами установить перемычки из шиноприводов;
  • должно быть заземление корпуса ящика. На корпусе должны быть ушки, чтобы сотрудник электронадзора смог установить необходимые пломбы.

Схема устройства автомата

В электрощиток для подключения приборов устанавливают однополюсной защитный автомат (УЗО). Схема строения УЗО:

  • №1,2 – верхняя и нижняя клемма;
  • №3 – биметаллическая пластина теплового распределения;
  • №4 – дугогасительная камера;
  • №5 – распределитель электромагнитного потока;
  • №6 – аппарат ввода;
  • №7 – газогенерирующая накладка;
  • №8,9 – подвижной и неподвижный контакт;
  • №10 – ручка рубильника.

Пошаговая инструкция, как подключить одножильный провод

После того, как приобрели УЗО и все необходимые приборы для монтажа, можно приступать к работе. Необходимо помнить, что все этапы монтажа нужно проводить последовательно и принять все меры безопасности.

Практические советы

Опытные электрики рекомендуют монтаж проводить в такой последовательности:

  • обесточить щит. Проверить наличие тока при помощи индикатора;
  • нужно позаботиться о том, чтобы никто неожиданно не включил электричество;
  • оборудование должно быть крепко защелкнуто на дин-рейке;
  • подключать устройство рекомендуют электрики по такому принципу – вверху все входящие провода, а снизу – исходящие. Данная общепринятая схема поможет избежать неразберихи при замене оборудования;
  • на проводке при подсоединении не должно быть перегибов;
  • лишние части кабеля отсоединить кусачками;
  • на 10 мм удалить с кабеля аккуратно изоляцию;
  • кабель установить в необходимые клеммы и закрепить. Необходимо следить за силой зажима – сильно закрученные клеммы быстро приведут к поломке рубильника;
  • включить подачу электроэнергии;
  • проверить доступ напряжения в рубильник при помощи индикатора.

Распространенные ошибки

Иногда случается так, что автовыключатель электроэнергии не выполняет свои функции, поэтому приходится переустанавливать заново. Чтобы избежать неисправностей, нужно не допускать таких ошибок в монтаже:

  • изоляция с провода попала под контакт. Если не снять изоляцию до монтажа, это повышает риск короткого замыкания, которое приводит к пожару;
  • подключение в одну клемму нескольких проводов с разным сечением. В этом случае хорошо затягивается только жила большого сечения, а тонкие жилы имеют плохой контакт, который приводит к оплавлению корпуса и пожару. Это происходит при подсоединении различных приборов к рубильнику. Чтобы избежать этого, нужно применять перемычки между кабелями и устройствами. Они делаются из проводов такого же сечения;
  • не соединять вместе медные и алюминиевые провода. Устройство придет в негодность по причине окислительного процесса при соединении двух металлов;
  • не стоит подключать ровный провод в клемму, а нужно загнуть его крючком, что увеличит площадь контакта и повысит производительность устройства, также такой кабель сложнее выдернуть из устройства.

Особенности подключения многожильного провода

При монтаже электропроводки чаще применяют мягкий многожильный кабель – его проще монтировать, чем одножильный. При подсоединении в УЗО технология подключения такая же, как и одножильного провода, но существуют особенности. Необходимо провести оконцевание, без которого жилы отламываются, и теряется контакт, что может привести к неисправности устройства и стать причиной возгорания. Для оконцевания необходимо использовать наконечники типа НГИ-2, которые надежно закрепляют жилы и одновременно являются перемычками.

Паять или не паять

Некоторые неопытные мастера для экономии не ставят наконечники и производят оконцевание при помощи пайки. В соответствии с нормативными документами, пайка при подключении к УЗО не допускается из-за ряда недостатков:

  • недостаточная прочность пайки;
  • при работе приборов происходит повышение переходного сопротивления;
  • остатки флюса провоцируют развитие коррозии;
  • снижается проводимость тока.

Под воздействием высоких температур, пайка начинает оплавляться, а проводник нагреваться. Если регулярно не проводить осмотр и подкручивать соединения, они ослабляются и теряется контакт, что становится причиной пожара.

Только при соблюдении правил подключения и рекомендаций опытных электриков можно самому не только сделать электрическую разводку по дому, но и надежно установить автомат в электрощитке.

Установка автоматов в электрощитке

Чтобы начать, уточните пожелания к электрику

Примеры работ мастеров по установке автоматов защиты

Установка автоматов защиты — отзывы

Заработайте на том,
что делаете лучше всех

Услуги, востребованные клиентами в этом году

Смотрите также

Цены: от 1500 до 7500 ₽ / усл.

15337 мастеров по ремонту

Цены: от 1200 до 6200 ₽ / усл.

5097 установщиков межкомнатных дверей

Цены: от 1500 до 6300 ₽ / усл.

27475 мужа на час

Цены: от 1500 до 10 000 ₽ / усл.

2214 монтажников кондиционеров

  • Установка автоматов защиты — 23190 мастеров на Профи
  • 324 отзыва о специалистах по ремонту
  • Установка автоматов защиты в Москве от 199 рублей/шт.
  1. Мастера по ремонту
  2. Электромонтажные работы
  3. Монтаж электрощитов и автоматов
  4. Установка автоматов защиты
  • Новый заказ
  • Все услуги
  • Все отзывы
  • История заказов
  • Условия использования
  • Работа в Москве
  • Вход для специалистов
  • Партнёрская программа
  • Рекламодателям
  • О компании
  • Вакансии
  • Жизнь в Профи
  • Блог

Будни: с 6 до 22
Выходные: с 8 до 22

Информация, опубликованная на данном сайте, предназначена для любой аудитории, если иное не указано дополнительно в отношении отдельных материалов.

Подключение автоматов в щитке: снизу или сверху?

Подписка на рассылку

  • ВКонтакте
  • Facebook
  • ok
  • Twitter
  • YouTube
  • Instagram
  • Яндекс.Дзен
  • TikTok

На самом деле можно встретить оба варианта подключения питающих линий к автоматическим выключателям – к нижним или к верхним контактам. То, как на самом деле должно выполняться подключение автоматов, является предметом непрекращающихся дискуссий, потому как явных, на первый взгляд, недостатков нет.

Чтобы разобраться в этом вопросе, необходимо более подробно изучить доступную для всех информацию. Ведь путаница возникает из-за того, что вроде как автоматический выключатель в обоих вариантах исполняет свои функции исправно.

Итак, обратимся для начала к актуальной версии нормативной документации. В п. 3.1.6 раздела 3 «Защита и автоматика» Правил устройства электроустановок (ПУЭ) говорится следующее: «при одностороннем питании присоединение питающего проводника (кабеля или провода) к аппарату защиты должно выполняться, как правило, к неподвижным контактам». Соответственно, следует понимать, с какой стороны этот неподвижный контакт находится. У представленного ниже аппарата ВА 47-29 видно, что на электрической схеме и конструктивно неподвижный контакт находится сверху.

Справедлива ли эта схема подключения автоматов для разных производителей? Давайте посмотрим. Как видно на рисунке, у приведенных однотипных выключателей разных производителей на схеме неподвижный контакт располагается сверху.

Теперь обратимся к заводской документации на некоторые типы приведенных выключателей. Уточним, какое подключение считает возможным сам производитель. Рассмотрим модульный выключатель Legrand серии TX3. Как видно, на приведенном фрагменте из инструкции указано, что подключение автоматического выключателя можно выполнить как сверху, так и снизу.

А что нам рекомендует известная во всем мире компания ABB по монтажу своих модульных выключателей серии SH 200L? А, собственно, также допускается монтаж питающих линий любым удобным способом.

Ну и рассмотрим популярный из-за своей дешевизны тип выключателя IEK ВА 47-29. В соответствии с электрической схемой и маркировкой, выполненной на корпусе выключателя, нумерация контактов 1,3,5,7 относится к верхним неподвижным контактам, а 2,4,6,8 – к нижним подвижным. И опять, ознакомившись с инструкцией, мы видим, что производитель не предъявляет каких-либо требований по рассматриваемым типам подключения.

На основании приведенной информации можно сделать однозначный вывод, что рассмотренные производители одинаково допускают подключение автомата снизу или сверху без нарушения функционала или какого-либо ухудшения характеристик своих аппаратов.

Да и сам пункт 3.1.6 ПУЭ, приведенный выше, вроде как делает оговорку «как правило», которая означает, что вариант подключения к неподвижному контакту является обычным, преобладающим решением при монтаже защитных аппаратов.Отступление от него должно быть обоснованным. То есть в сухом остатке – это элементарная «культура» и «однотипность» технологии производства электромонтажных работ. Ведь традиционно принято, что при электромонтаже производится подача питания на автоматические выключатели сверху.

В любом случае, рекомендуется безоговорочное соблюдение установленных правилами требований, так как это поможет впоследствии избежать ошибок при работах в электрических сетях и даже исключить электротравматизм. И только в самых крайних случаях можно рассмотреть вариант с нижним подключением, например при особенностях компоновки монтажных щитов или при недостаточной длине кабелей питающих и отходящих линий.

Выбор и установка автоматов в электрощитке своими руками

Современные автоматические выключатели очень надежны в работе и имеют целый ряд преимуществ перед другими приборами, предназначенными для защиты электрических цепей.

Они представляют собой устройства с двумя контактами и механизмом выключения в диэлектрическом корпусе. Это незаменимый элемент электрического щита.

Как выбрать

Есть несколько параметров, на которые нужно обратить внимание при выборе:

    Количество полюсов. Зависит от числа фаз сети. В однофазной сети устанавливают однополюсные и двухполюсные выключатели, в трехфазной – трехполюсные и четырехполюсные.

  • Номинальное напряжение. Напряжение, при котором работает прибор. Должно быть больше или равно напряжению сети.
  • Максимальный рабочий ток. Номинальный ток прибора должен быть больше или равен наибольшему расчетному току.

    Для расчета максимального значения необходимо найти общую мощность всех потребителей электроэнергии на данном участке и вычислить по формуле.

  • Отключающая способность. Ток, отключаемый прибором должен быть больше тока короткого замыкания. Ток отключения это максимальный ток короткого замыкания, который может выключить прибор при номинальном напряжении.
  • Монтаж и подключение в распределительном щите

    На этапе установки предполагается, что корпус уже собран и установлен, а кабель заведен внутрь. После чего следует этап монтажа приборов согласно разработанной ранее схеме подключения электрощитка.

    Подключение дифференциальных автоматов в распределительном щите осуществляется по следующей схеме:

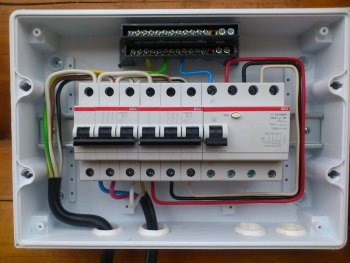

    На следующей схеме показано, как подсоединить автоматы в электрощитке:

    На этом этапе необходимо установить две шины – для заземления и нулевого провода, вводный автомат, УЗО и необходимое количество автовыключателей. Все операции по установке нужно проводить только при выключенном электроснабжении.

    Для начала, необходимо установить DIN-рейки внутри щитка, их нужно прикрутить саморезами, используя перфорацию металлического профиля. DIN-рейки – это металлические полосы, предназначенные для крепления приборов и шин.

    Автоматы, УЗО и шины заземления снабжены пружинными защелками для установки на рейке. После монтажа они позволяют свободно передвигать приборы по рейке.

    На рейке нужно установить нулевую (в верхнюю часть щитка) и шину заземления (в нижнюю часть). Они представляют собой медные пластины на пластиковой основе с зажимами для проводников. К каждой клемме можно подключать только один проводник.

    После этого необходимо установить УЗО и вводной выключатель, который будет питать весь электрощит. Его следует установить в левом верхнем углу корпуса, вводной кабель по возможности должен быть расположен рядом. Для подключения двухполюсного вводного автомата в электрощитке нужно подключить фазу и ноль, для однополюсного – только фазу.

    Затем необходимо заняться установкой автоматов для контроля электроснабжения отдельных помещений и крупных потребителей электроэнергии. На DIN-рейку устанавливаются автоматы, к ним присоединяются провода основной проводки, заведенные в щиток.

    Питание подключается к верхней клемме. Нижние клеммы используются для подключения фазных проводов электроснабжения групп согласно разработанной схеме. Для соединения устройств между собой следует использовать шинопроводники типа «гребенка».
    Все нулевые провода подключаются к нулевой шине, кроме тех, которые подключаются с помощью УЗО. УЗО имеет такое же подключение, как и автоматический выключатель.

    Заземление соединяется с заземляющей шиной при помощи желто-зеленого провода. Металлический корпус и дверь электрощитка также должны быть соединены с ней. После этого можно подавать напряжение на электрический щит и проверить его работоспособность при помощи индикатора напряжения.

    Полезное видео, как сделать монтаж электрощита в квартире:

    Чтобы не допустить ошибок

    Моменты, на которые нужно обратить внимание при установке автоматов в электрощитке своими руками:

  • Качество подключения. Необходимо ответственно отнестись к тому, как соединены проводники и затянуты клеммы, это поможет избежать плохого контакта.
  • Нанесение маркировки на провода. Стоит внимательно отнестись к этому моменту. В дальнейшем это поможет быстро определять назначение проводников.
  • Электробезопасность. Выполнять работы можно только при выключенном электричестве.
  • Чтобы самостоятельно выбрать и установить автоматические выключатели в электрический щит нужно выполнить несложную последовательность действий. Главное в этом процессе – это соблюдение мер безопасности, а также всех требований ГОСТа и ПУЭ.

    Как осуществить грамотный монтаж электрощитка и автоматов своими руками, вы сможете узнать, посмотрев данное видео:

    Установка автоматов

    Гарантируем выгодные цены на установку автоматических выключателей в Москве и Московской области. Вызывайте профессионала из Lider uslug, уже сегодня!

    • Получите качественно оказанную услугу.
    • Более 200 надежных электриков рядом с вами.
    • С Лидер Услуг надежно, комфортно и безопасно.

    Заказать услугу Перезвоним в течении 5 минут!

    Установка автомата в электрощиток — дело ответственное и небезопасное. Его, безусловно, должен выполнять специалист, причём с высокой квалификацией. Независимо от расположения электрощита, квартирный он или находится на лестничной клетке, мы подберём подходящего монтажника по выгодной стоимости.

    Сервис онлайн подбора частных электриков «Лидер Услуг» поможет найти нужного исполнителя для установки электрических автоматов или других видов электромонтажных работ. Так же клиент может самостоятельно вызвать электрика, который качественно произведёт монтаж, замену или ремонт автоматических выключателей.

    Средняя стоимость услуг

    На стоимость влияют опыт и квалификация мастера, стоимость материалов, сложность работы. Некоторые мастера предоставляют скидки, например, при заказе нескольких услуг или большом объеме работ. Окончательную стоимость работ вы согласуете с мастером.

    Сопутствующие услуги

    Установка однополюсного автоматаот 180 руб/шт.
    Установка двухполюсного автоматаот 205 руб/шт.
    Установка трехполюсного автоматаот 215 руб/шт.
    Установка четырехполюсного автоматаот 290 руб/шт.
    Установка DIN рейкиот 100 руб/шт.
    Установка щитка накладногоот 360 руб/шт.
    Установка щитка встраиваемогоот 420 руб/шт.

    Все цены на Электромонтажные работы

    Монтаж автоматов – преимущества

    Установка автоматов в эл. щиток в квартире, офисе или производственном помещении производится профессиональными специалистами «Лидер Услуг». Сервис осуществляет подбор проверенных мастеров по всей Москве, Московской области. Заказчик может оценить оценки, отзывы, показатели качества исполнителя, найти подходящего и решить поставленную задачу.

    Монтаж автоматических выключателей проводится в краткий срок, сразу после оставления заявки. Мастера проходят предварительный инструктаж, подтверждают квалификацию и опыт, поэтому работа будет выполнена качественно и безопасно. Благодаря площадке клиенты экономят до 60%.

    Установка автоматов в электрощитке – Цены и гарантии

    Цены мастеров LIDER USLUG более низкие, чем у ремонтных компаний. При оформлении заявки клиент может ознакомиться с расценками электриков и выбрать для себя оптимальный вариант. Окончательная стоимость установки автоматов определяется по прибытию на место заказа.

    Цены на монтаж автоматов отличаются в зависимости от навыков, квалификации специалиста, сложности работы, стоимости расходных материалов. Гарантийный фонд покроет расходы некачественно оказанных услуг. Ремонт неисправности по вине исполнителя производится бесплатно.

    Грамотный монтаж автоматических выключателей в щиток – залог безопасной подачи электроэнергии. Обратитесь за помощью к профессионалам, предоставляющие услуги качественно, быстро и недорого.

    Установка автоматов

    Выезд мастера от 30 минут!

    Установка автомата в электрощиток

    Защитить дорогостоящую бытовую технику от замыкания электрической проводки и перепадов напряжения в сети, способна установка автомата. Этот электрический предохранитель, надежно защищает электросеть от любых импульсных перегрузок и коротких замыканий. Наличие такого важного элемента в доме обезопасит вас на долгие годы и сохранит семейный бюджет.

    Чтобы защитный предохранитель функционировал правильно и выполнял все возложенные на него функции, установку автомата в электрощиток стоит доверить специалистам. Компания «Master Brick» предлагает жителям Москвы весь спектр услуг по монтажу предохранителей, дифавтоматов, УЗО и другие виды электромонтажных работ.

    Что представляет собой установка автомата в электрощиток

    Установка предохранителя в электрощитке от специалистов «Master Brick» является частью целого ряда электромонтажных мероприятий. Электрики с огромным опытом, наличием специализированных инструментов, материалов и допусков выезжают в любую точку Москвы и незамедлительно приступают к работе. Чаще всего, данная услуга необходима при проведении косметического или капитального ремонта.

    Наши электрики прокладывают новые линии, формируют точки доступа, за счет чего, уровень нагрузки на электросеть увеличивается. Чтобы защитить её от импульсов и колебаний, важно сразу же установить автомат и сделать это правильно.

    В комплекс услуг входит:

    1. Проведение детальных расчетов для определения уровня нагрузки в квартире, доме на электросеть.

    2. На основе выполненных расчетов подбирается соответствующее защитное устройство.

    3. Далее заменяются din-рейки.

    4. Подключается электропитание и все бытовые приборы.

    5. Проверяется качество крепежей и их надежность (зажимы, крепежные болты).

    6. Контрольный тест работы электрического оборудования и срабатывания автомата в электрощитке.

    Установка автоматов в электрощитке в квартире проводится на высочайшем уровне, с учетом действующих норм и требований безопасности. Мы ручаемся за ответственный подход к каждому заказу и прилагаем длительную гарантию. С нами ваша техника в полной безопасности!

    Стоимость установки автомата в электрощитке

    Цена установки автоматов в квартире от компании «Master Brick» указана в прайс-листе на сайте. Согласование конечной стоимости обсуждается с клиентом ещё до начала выполнения поставленных задач и прописывается в официальной смете. Полная стоимость может меняться в зависимости от различных факторов:

    · Высокий уровень сложности работ;

    · Срочность выполнения установки автомата;

    · Использование дорогостоящих комплектующих;

    · Количество затраченных расходных материалов;

    · Общее время проведения установки.

    Также на цену установки автомата в электрощиток влияют особенности архитектуры и конструкции объекта. Заказывая монтаж автомата в электрощиток у профессионалов, вы исключаете вероятность столкнуться с серьезными проблемами и перебоями работы электропроводки в будущем. Более того, услуги специалистов продлят срок службы вашей бытовой техники.

    Установка автоматов в электрощитке

    Стоимость установки автоматов в электрощитке

    Установка автоматов, узо, диф.от 210 ₽

    Установка автоматов в электрощитке в Москве должна выполняться только профессиональными электриками. По этой причине мы настоятельно рекомендуем не рисковать и оформить заказ на данный вид работ у квалифицированных специалистов нашей компании. Они выполнят свою работу максимально качественно и оперативно. Причем, по доступным для всех расценкам. Будет гарантированно обеспечена безопасность для вашего дома, а электросеть защищена от коротких замыканий и прочих не слишком приятных «сюрпризов».

    Назначение автоматики

    Назначение автоматики в щитке – обеспечивать защиту электросети от перепадов напряжения, от короткого замыкания. Именно на автоматических предохранителях лежит важная задача по обеспечению безопасности любого помещения. Если сила тока по тем или иным причинам стремительно возрастает – автоматика прекращает подачу электричества, в результате чего не будет допущено пожароопасной ситуации.

    Важно, чтобы автоматика была смонтирована максимально грамотно – иначе последствия могут быть самыми плачевными.

    Заказать установку автоматов в электрощитке

    Мы предлагаем максимально простую и прозрачную схему взаимовыгодного сотрудничества:

    Вы оставляете заказ через специальную форму онлайн у нас на сайте, либо по телефону.

    Договариваетесь на удобную для вас дату и время визита мастера.

    Специалист без опозданий появляется на месте и делает все необходимые работы.

    Услуга принимается вами, работы оплачиваются, мастер выдает гарантии.

    Как видно, все очень просто. Мы стараемся минимизировать разного рода бумажную волокиту в случае сотрудничества с нами. Кроме того, нами могут быть предложены следующие преимущества:

    Исполнение всех работ квалифицированными электриками с необходимым уровнем допуска.

    Длительные гарантии качества. Если не по вашей вине установленная нами автоматика выходит из строя – мы проведем бесплатный повторный ее монтаж.

    Все работы осуществляются с привлечением профессионального оборудования.

    Зачем долго ждать и искать исполнителя? Позвоните нам – и уже сегодня мы сможем решить ваши проблемы.

    Как собрать электрощиток своими руками

    Наличие электрического щитка в жилом помещении или на даче позволяет решить две проблемы сразу: распределить нагрузку по всему помещению и защитить приборы при авариях. Желательно, чтобы этим вопросом занимались компетентные организации, но если имеются кое-какие навыки обращения с электричеством, то установить электро-щиток и произвести его подключение – не составит большого труда. Как правило, главный автомат и счетчик подключает электро-снабжающая организация, а вот после счетчика разводку можно делать самому, только перед пуском придется пригласить представителей этой организации, чтобы они все проверили и все измерили. Естественно, что это будет стоить некоторые деньги, но все же, обойдется гораздо дешевле, чем, если бы разводку и установку электро-щитка осуществляли люди из соответствующей фирмы.

    Единственное условие – это знание норм и правил проведения подобных работ. Ведь и щиток, и розетки и выключатели устанавливаются на определенной высоте.

    Какие электроприборы должны находиться в щитке

    В зависимости от того, квартира это или частный дом, электро-щитки могут устанавливаться по-разному, в зависимости от того, где установлен счетчик и вводной автомат. В наше время, счетчик и вводной автомат, если взять частный дом, устанавливаются снаружи, в удобном для контроля месте. Щиток же устанавливается внутри дома, где удобно осуществлять контроль за электроосвещением и работающими электроприборами. Несколько десятилетий назад и счетчик, и защитные «пробки» устанавливались в доме, что было крайне неудобно для контролирующих организаций. Им приходилось заходить в частные дома, что не очень нравилось хозяевам. Теперь же, когда счетчик располагается на улице, удобно и контролировать, и снижать показания.

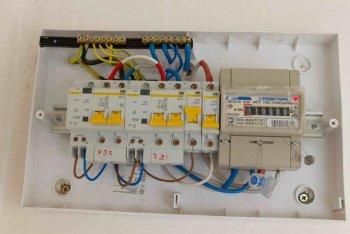

    К сожалению, не везде и не всегда возможен подобный вариант. В таком случае, счетчик ставится в квартире в щитке, где расположены и автоматы выключения. Поэтому, при установке щитка необходимо учитывать габариты счетчика и количество выключателей.

    В многоквартирных домах, как правило, счетчики и вводные автоматы расположены на лестничных площадках, в специальных электро-щитках, куда помещается сразу несколько счетчиков, обслуживающих несколько квартир. При этом, никаких щитков в квартире не предусмотрено, особенно, если квартира не современной планировки. В случае ремонта в квартире, электро-щиток просто необходим, так как это позволит разделить электропитание практически всех комнат, что делает их независимыми. Это особенно актуально в случае какой-либо аварии, когда можно отдельным автоматом обеспечить данную линию и проводить ремонтные работы. При этом, в остальных комнатах все электроприборы будут функционировать, как и прежде.

    С электричеством шутки всегда заканчиваются плачевно, поэтому, вопрос безопасности должен стоять на первом месте. Существует такое устройство, как УЗО – устройство защитного отключения (фото выше №3 ), которое необходимо установить перед автоматами, которые распределяют нагрузку в квартире. Это устройство защищает линию, даже если такие утечки минимальные, что снижает к минимуму поражение электротоком. УЗО включается следующим образом: фаза подключается на входы автоматов, а нулевой провод соединяется с нулевым общим проводом. Автоматы так же имеют встроенную защиту от превышения нагрузки и от коротких замыканий.

    Еще один интересный прибор, без которого порой совсем не обойтись – это стабилизатор. Ни для кого не секрет, что качество электроснабжения у нас отвратительное: напряжение постоянно «скачет» от 160 V до 280 V, что негативно сказывается на работе некоторых электроприборов, работа которых управляется микропроцессорами. В связи с этим, такая техника, как компьютеры, стиральные машины, холодильники, аудио и видео комплексы требуют стабильного напряжения. Если что-то случится, то их ремонт может дорого обойтись, поэтому, лучше перестраховаться и приобрести стабилизатор не на всю квартиру, а только на ответственные бытовые приборы. Естественно, что об этом следует подумать заранее и объединить ответственные розетки питания в одну группу.

    Стабилизатор можно установить, как на одну, так и на несколько групп, если включить его перед автоматами. При этом, нужно тщательно рассчитать необходимую мощность и позаботиться о запасе мощности хотя бы в 20 %, чтобы стабилизатор не перегревался. При этом, следует взять во внимание тот факт, что размеры стабилизатора не позволят поместить его в щиток, а это означает, что стабилизатор придется устанавливать отдельно и об этом необходимо позаботиться заранее.

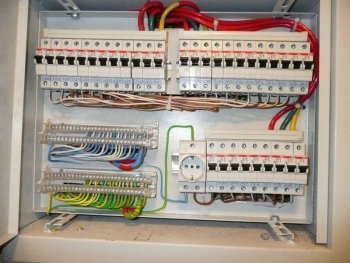

    В электро-щитке располагается 2 шины: шина заземления и шина зануления. К шине заземления подключаются все провода, соединенные с заземлением приборов и устройств. На шину зануления подключается провод от УЗО (нулевой). Нулевая линия всегда обозначается буквой «N» и при разводке к нему подключаются все белые или зелено-желтые провода, а фазный провод всегда красный или коричневый. Именно поэтому, для разводки желательно применять разноцветные провода, чтобы потом не пришлось вызванивать каждый провод. Это особенно актуально для тех, кто делает это первый раз: можно накрутить такое, что потом несколько дней специалистам придется разбираться.

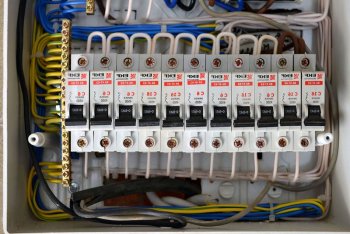

    Все автоматы в щитке соединяются параллельно, а точнее, верхние клеммы, куда подается фаза. Нижние же клеммы подключаются каждый к отдельной линии, которые питают отдельные комнаты.

    Вариант DIN-реек в корпусе щитка

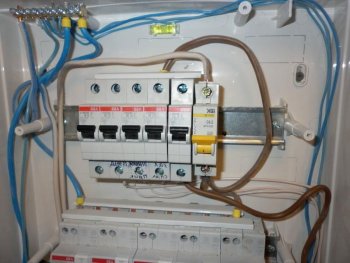

    УЗО и автоматы крепятся на специальную DIN-рейку, с помощью защелок, поэтому проблем с установкой подобных аппаратов не должно быть никаких.

    Как заменить автоматический выключатель в электрощитке: рассказываем обстоятельно

    Здравствуйте уважаемые читатели блога. Давайте рассмотрим, как самостоятельно производится замена автомата в щитке питания. На первый взгляд это сложная задача, но вполне выполнимая без участия электрика, которого в итоге нужно будет поблагодарить и не как ни кефиром или десятью рублями.

    Причины замены автоматов

    Существуют две основные причины:

    1. Частое срабатывание тепловой защиты.
    2. Постоянная работа на пределе возможностей.

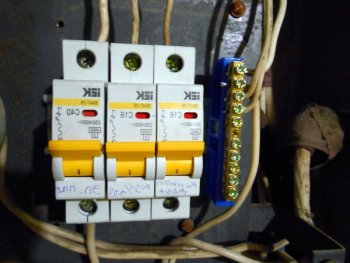

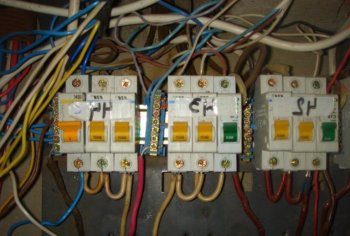

    Бывает, что даже после первого срабатывания системы тепловой защиты автомат перестает работать. Однако внешне эту поломку заметить невозможно. Важно знать, что электромагнитный и тепловой расцепитель – это не одно и тоже. Чаще всего поломки происходят из-за подгорания, а в последствии, и полного сгорания контактных зажимов, а также самих корпусов модульных устройств. Это происходит в основном через ненадежный и некачественный контакт. Если проводка сделана алюминиевым проводом, то в местах соединения со временем жила будет ослаблена. Алюминий более мягкий металл и контактные соединения с алюминиевым проводом со временем ослабевают, алюминий «плывет». Для того чтобы избежать негативных последствий необходимо раз в 2-3 года подтягивать контактные зажимы автоматов.

    Еще одна из причин – это заводской брак, однако это бывает крайне редко. Для избежания брака, следует не экономить, и выбирать автоматы известных брендов. О лучших производителях автоматических выключателей мы рассказывали в отдельной публикации. Следует быть внимательным, ведь при монтаже этот брак никак не дает о себе знать, однако при нагрузке он себя обязательно проявит. Независимо от причины, по которой устройство перестало работать, следует сразу же осуществить замену автомата, в противном случае сбои в работе могут привести к возгоранию электропроводки.

    Также необходимость замены защитных аппаратов возникает, если стоят старые пробки, а не новые автоматические выключатели. О том, как заменить пробки на автоматы, мы также рассказывали в подробности!

    Принцип работы автоматического выключателя

    В автоматических выключателях предусмотрены два параметра защиты, токовая и тепловая. Теперь подробнее. Если в электрической цепи сильно увеличивается ток нагрузки, и выходит за пределы дозволенного, то автоматический выключатель данной цепи отключится.

    В данном случае нужно в этой линии отключить одну из нагрузок (нагрузкой может быть любой электробытовой прибор) и взвести автомат в рабочее состояние.

    У данного выключателя, как мы говорили, есть и второй тепловой параметр защиты, то есть происходит его отключение при нагревании до определенной температуры.

    Если в вашем щитке вышел из строя автомат номиналом 16 Ампер, то меняете на такой же, а не 25 А или 32А.

    Часто многие думают, поставлю автовыключатель больше номиналом, и все будет классно и «выбивать» ничего не будет, но это большая ошибка.

    Автомат защищает не только нашу электрическую технику, но и провод от перегрева и возгорания, особенно если электрическая проводка сделана не проводом марки ВВГ нг, а например маркой ПВС или ШВВП (данные марки имеют другое предназначение).

    Автоматический выключатель при плохо затянутых контактах так же может греться, что может привести к его отключению. Если автомат при затянутых контактах и нормальной нагрузке выбивает, значит, пора его поменять. Заменить выключатель может электромонтер или если не страшно, то своими руками.

    Замена автоматического выключателя не должна производиться под напряжением. Поэтому перед началом замены в электрощитке нужно отключить вводной автомат и на нижнем его контакте проверить с помощью измерительного прибора отсутствие напряжения.

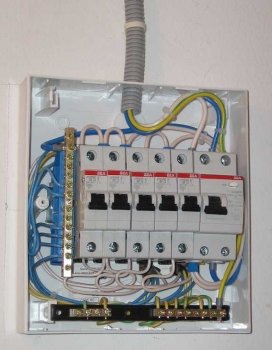

    Если Вы меняли старую электропроводку на новую, то, скорее всего у вас стоит новый электрощиток в котором легче будет произвести замену. Сверху автоматов должна находиться силовая шина, она соединена с верхними контактами всех выключателей.

    С ее помощью подается электричество на все автоматические выключатели. После отключения вводного автомата и проверки отсутствия напряжения следует снять силовую шину, ослабив все верхние контакты выключателей.

    Далее откручиваем нижний контакт меняемого автовыключателя и, отжав в нижней его части тонкой отверткой защелку снимаем с дин рейки, на данной рейке установлены все устройства отключения.

    Затем берем заранее купленное новое отключающее устройство и устанавливаем на место прежнего. Устанавливается автомат просто, за верхнюю часть дин рейки цепляем паз, находящийся на задней верхней его части, а нижнюю сторону просто защелкиваем, надавив на нижнюю его переднюю часть.

    После установки устройства закрепляем провод, который откручивали с нижнего контакта и заново ставим на место силовую шина поверх всех отключающих устройств, и хорошо затягиваем все верхние контакты, заодно можно подтянуть все нижние контакты.

    Раз в полгода желательно производить подтяжку всех контактов. После установки автовыключателя и подтяжки контактов можно смело закрыть переднюю панель щитка, включить раннее отключенный вводное устройство и включить замененное и останется проверить его работоспособность, включив свет или нагрузку в розетку.

    Вот в принципе все, что касается замены, думаю, что Вы справитесь, если сомневаетесь, то лучше пригласите специалиста. Желаю удачи.

    С уважением, Игорь Вилков!

    Демонтаж старого автоматического выключателя

    В современных электрических щитках автоматы защиты крепятся на DIN-рейках. Работы по их замене можно выполнить в щитке своими руками. Начинают с отсоединения проводов, которыми данное защитное устройство подключено к сети. Для этого надо открутить винты, обеспечивающие контактное соединение. Если контакты подгорели, а корпус частично разрушился, выполнение данной операции потребует наличие определенного опыта и навыков. После того, как винты откручены, провода вытаскивают из контактных зажимов и отводят в сторону. Если винты не удается открутить, провода «откусывают» с помощью бокорезов.

    Для снятия автомата с DIN-рейки отвертку вставляют в отверстие защелки, находящейся в нижней части выключателя и надавливают вниз. Нижнюю часть автоматического выключателя необходимо потянуть на себя, а затем движением вверх снять с рейки.

    Дома старой постройки имеют аппараты, которые крепятся с помощью длинных винтов. При их демонтаже может возникнуть проблема – трудно или невозможно открутить винт, который со временем прикипает из-за ржавчины к стенке щитка.

    Для чего нужна замена пробок на автоматы

    В домах старой постройки можно найти счетчики, в которых устройством защиты являются электрические пробки. Задачу защитного элемента в них выполняет плавкая вставка, которая расплавляется при определенных значениях тока. Промышленностью данные вставки не изготавливаются. Соответственно, для их замены, владельцам приходится использовать различные кустарные элементы, которые не отвечают требованиям электробезопасности.

    При возникновении в сети перегрузки или короткого замыкания данные устройства не выполнят защитные функции, что может стать причиной трагедии. Поэтому их необходимо заменить на автоматические выключатели.

    Как поменять автомат в щитке под напряжением

    Возникают ситуации, когда при проведении работ по замене неисправного аппарата защиты, обесточить сеть, к которой он подключен, невозможно и приходится работать под напряжением. Ремонт электрооборудования под напряжением, является опасным, т.к. может привести к поражению электрическим током. Такие вида работ обязательно должны проводить квалифицированные специалисты имеющие опыт, необходимый инструмент и защитное оборудование.

    Для уменьшения вероятности срабатывания автоматических выключателей от перегрузок рекомендуется заменить в квартире лампы накаливания на энергосберегающие.

    голоса
    Рейтинг статьи
    Читать еще:  Световые панели в интерьере квартиры
    Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
