Приборы освещения, представляющие последнее поколение, работают на светящихся полупроводниках и имеют перед традиционными элементами света не только практические преимущества, такие как:

— экономия электроэнергии;
— низкий уровень опасности для пользователя (удар электротоком) и для имущества (малые рабочие температуры);
— длительные сроки эксплуатации.

К другим преимуществам, которые можно отнести к более тонким потребностям человека, относятся:

— возможность организации конструкций светодиодных приборов самого различного формата для многопланового освещения, включая декоративную подсветку;
— допустимость создания наиболее комфортного, или соответствующего определенному случаю, светового сценария с использованием одной единицы светотехники.

Ленты можно подключать к общей сети через соответствующие блоки питания с напряжением на выходе: 12 и 24 В. Это позволяет получать облако света постоянной интенсивности. Но для того, чтобы управлять яркостью света одноцветных лент или создавать настоящие световые симфонии с RGB-конструкциями, необходимы дополнительные электронные приборы – диммеры и контроллеры.

На страницах нашего интернет-магазина пользователи могут рассмотреть каталог управляющих устройств для обычных светодиодных и RGB-лент. Продукт принадлежит производству хорошо известных в России и за рубежом компаний: Feron, Foton Lighting, Navigator и другие. Изделия под торговым знаком этих фирм максимально адаптированы к климатическим условиям наших широт и к особенностям российских энергосистем, что увеличивает шансы приборов на длительный трудовой период.

Весь ряд контроллеров, которые, как правило, используют для управления RGB-светодиодными лентами, оснащен дистанционными пультами: радиоуправления или ИК-сигнала. С помощью этих приборов пользователь может создавать определенные программы светового сценария, включающие:

— чередование световых импульсов;
— интенсивность подачи светового луча;
— различные цветовые композиции, ограниченные определенными временными рамками.

LED-ленту одного цвета можно диммировать. С помощью этих устройств можно выполнять контактную регулировку световой подачи с помощью поворотного механизма на блоке или задавать необходимые параметры с помощью пульта – ИК.

Сенсорные выключатели для светодиодных лент в Москве

• Розетки, выключатели и рамки
• Системы управления освещением
• Интерьерная подсветка
• Уличное освещение
• Комплектующие и аксессуары для светильников
• Светодиодные ленты

Сенсорный выключатель/диммер на мах рукой для алюминиевых профилей с индикатором

Сенсорный выключатель/диммер (с пружинкой) для алюминиевых профилей с индикатором

Сенсорный мини диммер для профиля, 12/24V, 3А, 36/72W

Сенсорный LED выключатель для светодиодной ленты, 5,5*2,1 мм, 12/24 В, 36/72 Вт, 3 А, 1шт

Rexant Сенсорный LED выключатель для светодиодной ленты 143-105-3

Сенсорный LED выключатель для светодиодной ленты Lamper

Сенсорный диммер/выключатель с коннектором 5,5х2,1 мм

Сенсорный пульт PLAY V White для RGB-лент (56228)

Магнетный выключатель (Геркон) для светодиодных лент Paulmann YourLED 70910

10-87 Комплект светодиодной подсветки APEYRON electrics, лента 12В, 4,8Вт/м, smd 2835, 60 д/м, 1,5м, диммируемый сенсорный выключатель, 1,5 А адаптер, IP20, 6000К

Подсветка на кухню. Часть первая: Магия бесконтактного включения.

Загорелся я тут сделать домашним приятное — подсветку рабочей зоны на кухне. Ну и сделал, а тех кому этот вопрос актуален или интересен — прошу под кат.

В этой части остановимся на используемых комплектующих и подсветке рабочей зоны. Во второй части будет «нижняя» подсветка в цоколе кухни.

Основные комплектующие:
1. С начала по случаю была заказана LED лента Посчитал что достаточно будет яркости 3528 светодиодов. А поскольку на моей кухне много оранжевого цвета, выбрал холодный белый, чтобы не сгущать краски жёлтого спектра.

2. Затем был найден бесконтактный ИК выключатель работающий от взмаха руки перед ним. Подробности с фото ниже.
Update: в этом же магазине появился ИК выключатель 500Вт рассчитанный на большие токи. Он немного дороже, так что выбирайте по своей нагрузке. (При использовании LED максимальная нагрузка должна составлять 70 и 100 Вт соответственно.)

3. Гулять так гулять, решено сделать подсветку не только рабочей зоны но и декоративную нижнюю подсветку спрятав её в цоколь кухни.
А чтобы включались и выключались они раздельно выбираем другой выключатель. Бесконтактный для этих целей уже не особо нужен, по этому подобран радиовыключатель

4. Блок питания для двух лент в целях экономии заказан из Китая, но можно выбрать и доставку из России. Если планируете делать и нижнюю подсветку то из-за особенностей выключателя из пункта 2 необходимо использовать два БП для независимой работы LED лент. Второй БП докупил офлайн.

5. Просто приклеить ленту не наш выход по двум причинам: 1 — эстетическая, 2 — особенности конструкции шкафа прямо над мойкой.
Покупаем офлайн угловой профиль для светодиодной ленты для подсветки рабочей зоны и прямоугольный для нижнего света.

У меня они шли в комплекте с рассеивателем и креплением. Цена примерно 400-500 рублей за 2 метра профиля.

У продавца есть две версии выключателя, один срабатывает на взмах перед ним или приближение к нему ладони, второй по принципу датчика движения. Мне нужен был первый тип. Датчик второго типа можно использовать например в шкафах-купе, чтобы свет включался при открывании дверцы.
Сам выключатель представляет из себя реле в корпусе с входом/выходом 100-240В и подключенным к нему ИК датчиком на проводе длиной 2 метра.
На верхней части его характеристики, типы и максимальная мощность нагрузок и обозначения способа подключения.
Клеммная колодка прячется под крышкой, тут же на корпусе «язычок» для крепления устройства.
Размеры и схема подключения со страницы продавца
В целом устройство производит хорошее впечатление. Всё собрано очень качественно, придраться не к чему.

Блок на фото в этой части проекта куплен офлайн для «верхнего света». Купленный в Китае пойдёт на «нижний» свет, О нём во второй части.
Блок от фирмы LedCraft LC-N25W-12V очень простой, даже без подстроечного резистора, однако имеет сертификат соответствия
По замерам напряжение на выходе 12,3В, заявленная мощность 25 Вт, габариты 99*97*36 мм

Приступаем к подготовительным работам
Соединяем выключатель и БП. В последствии контакты 220В на БП залил клеем из клеевого пистолета.

Подключаем к выключателю шнур с вилкой

В последнюю очередь подключаем к БП светодиодную ленту

Включаем в розетку и проверяем работу датчика

Всё работает можно переходить к установке на местности.

Сам процесс установки я не снимал, трудно снимать когда нужно часто лазить под потолок… Поэтому фото результата и словесное описание процесса установки.
Получилось так. Профиль с подсветкой установлен не по всей длине кухни, дальше есть подсветка от вытяжки, но если будет необходимость то продлить совсем просто.

Включаем подсветку поднеся руку к датчику. Касаться его не обязательно, срабатывание происходит на расстоянии до 5-8 см.

Точно так же выключаем

Как устанавливал
Собственно задача стояла не сложная но и не особо тривиальная. Если первая подготовительная часть (подготовить провода нужной длины, наклеить ленту в профиль, собрать схему) заняла около 30-40 минут, то сама установка заняла около 3 часов.
В самом начале освободил и частично разобрал шкаф в котором будет монтироваться выключатель. Разборка заключалась в откручивании нескольких шурупов и снятии пластиковых держателей посудницы. Затем, сверлом по дереву 12 мм просверлил 2 отверстия в нижнем торце стенки шкафа и перпендикулярное ему в стенке шкафа чтобы вытащить провод датчика.

Провод спрятал за пластиковым держателем. Расположение датчика и примерный путь провода на этом фото.

В дальнейшем провод датчика вывел наверх и провёл в сторону вытяжки. Шкаф в который встроена вытяжка сверху примерно вполовину уже остальных и ближе к стене у него своеобразная полость для вентканала. Туда и спрятал блок выключателя и БП прилепив их на двухсторонний скотч. Кабель от БП протянул по верху шкафов к правому краю ленты. В этом месте его было проще спустить вниз не снимая шкафов, т.к. есть скрытый просвет между стеной и боковой стенкой крайнего шкафа.

Итог первой части
Результатом я вполне доволен. Света на рабочей поверхности теперь вполне достаточно. Светорассеиватель даёт довольно ровный свет на поверхности без выраженных пятен яркости от светодиодов, хотя если посмотреть на сам светорассеиватель то яркие пятна светодиодов конечно видны, но это скорее из-за того что использована лента с всего 60 светодиодами на каждый метр ленты. Думаю лента 90/120 светодиодов будет светить равномернее. Кол-во светодиодов больше 120 на метр будет не целесообразным.

Создание автоматического освещения на кухне — инструкции и схемы

Если подсчитать, в какой комнате человек проводит большую часть времени, окажется что это кухня. Готовка и употребление еды, мытье посуды, семейные обеды и т.д. занимают много домашнего времени. Поэтому возникает необходимость в усовершенствовании и дополнением кухни светодиодной подсветкой под шкафы с датчиками.

Необходимость

Многие люди недооценивают важность освещения и вешают один светильник или люстру на потолок. Но как показывает практика, такое решение весьма посредственно. Ведь свет, который идет с потолка, недостаточно освещает рабочую зону кухни. Ситуацию могут спасти дополнительные светильники, которые вмонтированы в гарнитуру, но куда лучше самостоятельно разграничить пространство с помощью света и автоматизировать его работу.

Как работает автоматическая подсветка на кухонном гарнитуре

Для включения и отключения систем автоматической подсветки используются датчики. Обычно это:

• Датчик звука – для использования его необходимо настроить, чтобы он реагировал исключительно на звук открытия гарнитур или хлопок.
• Датчик приближения (движения) – распространенный вариант, который прост в установке и настройке. Работает он таким образом: датчик настраивается на преграду в виде мебельной дверки и как только она открывается, преграда исчезает и датчик подает сигнал о включении света.

Также можно использовать датчик освещенности, который автоматически будет подстраивать количество и интенсивность света на кухне в течение суток.

Преимущества

Преимуществ автоматизации освещения достаточно много, вот основные из них:

• Экономия электричества. Свет будет включаться автоматически и только в тех местах, где это необходимо. Такая система исключает ситуацию «забыл выключить свет после ухода», тем самым уменьшая счета за электричество.
• Удобство. У большинства людей на кухне несколько выключателей, розеток, переходников и т.д. Автоматизация позволяет избавиться от всех механических кнопок.
• Дизайн. С точки зрения дизайна нагромождение электрооборудования выглядит некрасиво. Автоматизированные системы занимают куда меньше места, чем классические переключатели света.

Автоматическое освещение работает от сети и его можно подключить напрямую к проводке на кухне или сделать несколько незаметных розеток в гарнитуре, куда подключить блок питания с датчиками.

Виды автоматической подсветки

Автоматизировать можно любой источник света, даже тот, который изначально не приспособлен к этому. Это можно сделать с помощью комбинации микроконтроллера и реле. Но на рынке можно найти уже готовые варианты автоматической подсветки, такой как:

• Точечный светильник – удобно монтируются на гарнитуру и подсвечивают нужную область.

• Споты – группа источников света, которая крепится к стене и фокусируется на определенную территорию.

• Световые балки – длинные полосы, которые крепятся к стене и используются для подсветки рабочей зоны.

• Одиночные светодиоды и ленты – используются для локального освещения небольших участков, например, шкафчиков, полок и гарнитур.

Все виды подсветки можно купить уже со встроенными датчиками, а можно самостоятельно собрать индивидуальный вариант и добавить нужный функционал.

Проводные датчики

Датчик движения является лучшим вариантом для создания автоматического освещения. Такой элемент можно гибко настроить под любые нужды. К примеру, запрограммировать чувствительность датчика на включение, если в радиусе 50-100 см было обнаружено движение. Установив такой девайс на рабочей зоне или возле плиты, он будет самостоятельно включаться, когда кто-то подойдет к этой области и выключаться после ухода.

Также можно установить звуковой датчик, который будет реагировать на хлопок. На рынке можно найти уже оборудованные датчиком лампы. Такой прибор достаточно вкрутить в патрон и автоматическое включение-выключение света по хлопку создано. К подобным датчикам можно подключить любой элемент освещения.

Беспроводные датчики

Беспроводные датчики стоят намного дороже проводных, но позволяют управлять освещением дома по wi-fi. Простые модели управляют освещением удаленно с помощью пульта. Функционал такого пульта позволяет регулировать количество включаемых ламп, светильников и т.д.

Подключение автоматики своими руками

На рынке можно купить уже готовые наборы для умного дома. Покупая такой набор, нет необходимости самостоятельно спаивать датчики, реле, светодиоды и т.д., нужно следовать инструкции и подключать все элементы, как указанно на схеме. Самостоятельно собрать цепь из нескольких элементов без знаний в сфере радиотехники не рекомендуется.

Схема подключения подсветки рабочей зоны на кухне

Подсветить рабочую зону проще всего с помощью светодиодов, создав простую цепь. Преимущества такого варианта – это возможность его модификации с помощью различных датчиков и реле.

Второй вариант — это создание автоматического освещения с помощью микроконтроллера, который работает на платформе Arduino.

Монтаж подсветки в шкафы

Перед монтажом подвести в шкаф нужно детально разметить место, куда она будет установлена, чтобы освещение было максимально эффективным. В качестве основного датчика можно использовать датчик расстояния.

Плюсом данной схемы является ее универсальность. При желании можно заменить один из элементов его аналогом, а всю электронику можно спрятать за полку.

Установка подсветки под шкаф

Установка автоматической подсветки под шкаф ничем не отличается от установки в шкаф. Все элементы цепи, кроме датчика и светодиодов можно удобно спрятать за стену. Главный плюс такой конструкции – это ее универсальность. При необходимости можно увеличить число активных светодиодов.

Если светильники не на 220 вольт, то обязательно ставим блок питания перед ними.

Поскольку на кухне бывает очень влажно, покупать светодиодную ленту нужно с защитой от влаги, по стандарту IP 68.

Схемы установки через датчик движения

При подключении датчика движения нужно внимательно изучить его технические характеристики, чтобы узнать, какую площадь он покрывает.

Маркировка проводов и клемм указывается на корпусе датчика, поэтому даже без знаний в электротехнике можно подключить такой девайс. После подключения его следует настроить на определенную чувствительность. Делать это нужно по инструкции, которая приложена к датчику.

Что необходимо для монтажа

В зависимости от места, где будет установлена подсветка и ее типа, могут понадобиться дополнительные детали. Но основной список такой:

• Светодиодная лента.
• Блок питания минимум на 12В.
• Профиль для крепления.
• Двухсторонний скотч.
• Монтажный провод с сечением 0,75 мм 2.
• Датчик движения.

Также стоит купить паяльник, чтобы спаять цепь. Если вы не знаете, в каком порядке при пайке разместить элементы, можно воспользоваться специальными приложениями, в которых можно собрать виртуальную цепь, а потом на ее основе сделать реальную.

Инструменты

Для создания автоматического освещения понадобится:

• Шуруповерт.
• Клеевой пистолет.
• Рулетка.
• Ножовка по дереву.

Все эти инструменты необходимы для подготовки площади, на которую и будет установлено освещение.

Не рекомендуется использовать двухсторонний скотч, так он со временем может отклеится и повредить конструкцию освещения.

Рекомендации по эксплуатации

Поскольку влажность на кухне выше, чем в других комнатах, нужно хорошо заизолировать все провода и соединения, чтобы не случилось короткого замыкания. Также не стоит размещать электрическое оборудование вблизи плиты и духовки. Высокая температура отрицательно сказывается на работе датчиков и светодиодов.

Как подключить сенсорный выключатель к светодиодной ленте

Светодиодные ленты используют над кухонными и рабочими поверхностями, чтобы обеспечить функциональное освещение. Отлично они справляются с акцентной ролью в нишах, изголовьях, за рейками занавесок, флористических уголках, для подсветки пола, лестниц. За счёт низкой нагреваемости светодиодов (только 4% расхода мощности на нагрев и 96% на освещение) их монтируют в кухонный гарнитур, полки стеллажей, выдвижные ящики. Питание 12 V позволяет оборудовать ими салоны автомобилей. RGB ленты на дистанционном управлении широко используются в праздничной иллюминации, ландшафтной и архитектурной подсветке, рекламном оформлении витрин.

Виды переключателей с чувствительным элементом

LED подсветка отличается от остальных ламп низкой потребляемой мощностью (до 24 V), поэтому ряды диодов соединены с сетью через блок питания. Выбор последнего должен осуществляться с запасом мощности 15–20%. Переключатель находится между ними.

Ленты с одинарными одноцветными кристаллами обходятся обычной кнопкой. В комплекте с цветными LED рядами используются RBG контроллеры. Сенсорный выключатель для светодиодной ленты не предполагает механического усилия для замыкания цепи и имеет ряд преимуществ:

• бесконтактное срабатывание позволяет избежать загрязнения жиром на кухне, машинным маслом в гараже, красками и прочим в мастерской;
• препятствует попаданию влаги в механизм;
• в медицинских учреждениях сокращает контакт врача с потенциально загрязнёнными поверхностями;
• оснащён дополнительным функционалом;
• внешний вид лаконичен, помещаются в алюминиевый профиль вместе с массивом диодов.

Сенсорные выключатели для светодиодных лент представляют собой платы, которые вмещаются в LED профиль (усреднённые габариты 40*10*2 мм), внешние модули в пластиковом корпусе или контроллеры с пультом. В зависимости от длины и мощности ленты выбирают модели соответствующих характеристик:

• входящим и исходящим напряжением;
• ток в режиме ожидания и при нагрузке;
• мощность.

Диммер-выключатель

Для монохромных LED полос используют 2 вида размыкателей различных по принципу работы. В ёмкостных устройствах пружина плотно прилегает к пластине и провоцирует вибрацию от прикосновения, создаёт контакт и включает свет. Если рассеиватель выполнен из оргстекла толщиной больше 1 мм, механизм не сработает. Инфракрасный приёмник реагирует на отражение сигнала от предмета в диапазоне действия оптического датчика (до 100 мм). Если расстояние между чувствительным элементом и защитным экраном больше 5 мм, понадобится отверстие в светорассеивающей линзе или профиль меньшей глубины.

Сенсорные диммеры регулируют яркость освещения от 10% до 100%. Короткое касание (приближение руки) включает и отключает освещение, а длительное — меняет яркость. Принцип работы может быть иным: каждое взаимодействие переключает заранее запрограммированный сценарий освещения. Пульт управления RBG лентами (светодиоды из 3 кристаллов разного цвета) дополнен сенсорным кольцом. Устройство простое и понятное. По мере движения пальца по спектральному кругу меняется оттенок свечения. В этом случае механизм приспособления задействует диоды определённого цвета отдельно или в сочетаниях. Одновременная работа всех кристаллов даёт холодное белое освещение.

При выборе выключателя не стоит обходить вниманием частоту импульсов ШИМ. Если показатель не дотягивает до 300 Гц, будет страдать зрение и нервная система жильцов.

• адаптивный индикатор реагирует на уровень освещённости в помещении, автоматизирует работу светильника в зависимости от времени суток, проникновения солнечных лучей и наличия других источников;
• защита от коротких замыканий и переполюсовки;
• датчик движения (дальность действия 3-5 м, угол обхвата

100%);

Устройство и подключение выключателя в LED профиль

Сенсорный коммуникатор состоит из таких элементов:

• оболочка (для встраиваемых видов её роль выполняет рассеивающий экран);
• чувствительный элемент —пружина, инфракрасный датчик и приёмник, датчик движения;
• коммутационная схема — преобразователь сигнала в электрический.

LED ленты и размыкатели к ним рассчитаны на напряжение 12–24 V, поэтому к сети подключаются только через блок питания.

Если сенсор ставится в уже готовый светильник, предварительно убирается заглушка и рассеиватель. Лента по специальной разметке обрезается на 1–2 секции, чтобы освободить место переключателю.

Понадобятся специальные коннекторы или паяльники низкой мощности (25, 40 Вт), чтобы присоединить провода. Стандартное сечение кабеля 1,5 мм2. Для подсветки длиннее 5 м расчёт выполняется индивидуально.

Сначала зачищенные и опрессованные жилы проводки стыкуют переключатель с разъёмом перед блоком питания, а затем с осветителем.

Как без труда подключить выбранный сенсорный выключатель к светодиодной ленте, подскажут маркировки:

• VCC, GND — плюс и минус, которые приходят от питания;
• LED+, LED- — уходят к диодам.

Спайки изолируют термоклеем или термоусадочной трубкой. В выбранном устройстве рабочие детали должны занимать одну сторону. Если они с разных сторон, выключатель невозможно зафиксировать в профиле. Месторасположение сенсора обозначают светодиодом синего цвета. Лента вместе с выключателем закрепляется в алюминиевом профиле на двусторонний скотч, ставится защитная панель и фиксируется заглушкой.

Некоторые производители осветительных приборов выпускают осветители, укомплектованные сразу сенсорным диммером и встроенным блоком питания для подключения к сети 220 V.

Монтаж RBG контроллеров и самостоятельная сборка сенсорного коммуникатора

RBG ленты отличаются от одноцветных наличием 4 контактов. Они промаркированы R, B, G, V+ — красный, голубой, зелёный и общий плюс. Провода соответствующего цвета соединяют выходы ленты с одноимёнными клеммами на контроллере. Пятый контакт W (белый) присутствует у некоторых моделей лент. Это стоит учитывать при подборе управления к светильникам.

Питание заходит в контроллер через V+ и V- (COM). Без проблем параллельно сцепляются 1–2 ленты максимальной длины 5 м. Если необходимая протяжённость светодиодного освещения больше, используется усилитель.

• кнопки или сенсорная панель непосредственно на приборе;
• пульт управления через инфракрасный порт (необходима полная проходимость сигнала);
• ПУ радиоуправления;
• беспроводной сенсор или приложение мобильного устройства по сети Wi-Fi.

При достаточных знаниях и умениях в области электротехники можно попробовать собрать сенсорный выключатель самостоятельно. В самой простой схеме приёмником выступает медный или алюминиевый элемент, спаянный с конденсатором ёмкостью 0,22 мкФ. К нему последовательно соединяют два транзистора КТ315, а потом резистор на 30 Ом и система параллельно соединенных электрического конденсатора 100 мкФ (16 V), реле сопротивлением 400 Ом и полупроводника Д226. Параллельно цепи может стоять третий конденсатор.

История «умного дома» начинается с изобретения диммеров. Сейчас они являются неотъемлемой его частью. Бесконтактные коммуникаторы позволяют осветительным приборам подстраиваться под привычки и потребности человека, уменьшая затраты времени и энергоресурсов. Светодиодная сенсорная подсветка для кухни, прихожей и лестницы способствует повышению безопасности проживания.

Выключатель для светодиодной ленты на кухне

С этим покупают Посмотреть

Коннектор для сенсорного выключателя угловой разъем с винтовыми клеммами

• Код товара 9024077
• Артикул 3SU1900-0KL10-0AA0
• Производитель SIEMENS

С этим покупают Посмотреть

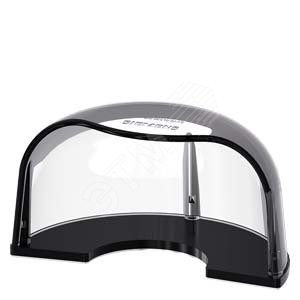

Козырек защиты для сенсорного выключателя черный

• Код товара 5277224
• Артикул 3SU1900-0EC10-0AA0
• Производитель SIEMENS

Светильник светодиодный 2w с сенсорным выключателем 4000К хром (комплект 3 светильника) (AL8102)

• Код товара 5575955
• Артикул 29745
• Производитель FERON

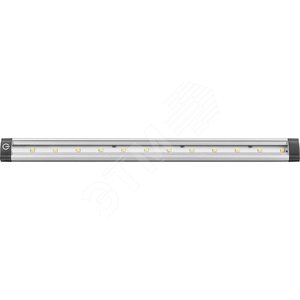

Модуль светодиодный LED 3w 4000К 250Лм алюминий IP20 с сенсорным выключателем и диммированием соединение в линию до 2м (AL8031)

• Код товара 397360
• Артикул 29663
• Производитель FERON

Светильник настольный Гермес серебристый LED 8Вт сенсорный выключатель струбцина 2 звена (Гермес 8)

• Код товара 687722
• Артикул 000000000173
• Производитель Трансвит/Гермес

Сделано
в России

Светильник настольный Сириус С16 черный LED 6.5w сенсорный выключатель подставка 1 звено (Сириус С16)

• Код товара 2827594
• Артикул 000000000343
• Производитель Трансвит

Сделано
в России

Светильник настольный Сириус С16 серебристый LED 6.5w сенсорный выключатель подставка 1 звено (Сириус С16)

• Код товара 5477771
• Артикул 000000000341
• Производитель Трансвит

Сделано
в России

Светильник настольный Сириус С16С черный LED 6.5w сенсорный выключатель струбцина 2 звена (Сириус С16С)

• Код товара 8663772
• Артикул 000000000349
• Производитель Трансвит

Сделано
в России

Светильник настольный Сириус С16С серебристый LED 6.5w сенсорный выключатель струбцина 2 звена (Сириус С16С)

• Код товара 695253
• Артикул 000000000348
• Производитель Трансвит

Сделано
в России

Светильник настольный Сириус С16 белый LED 6.5w сенсорный выключатель подставка 1 звено (Сириус С16)

• Код товара 555697
• Артикул 000000000335
• Производитель Трансвит

Сделано
в России

• Покупателям
  • Способ оплаты
  • Доставка
  • Акции
  • Скидки и баллы
  • Адреса магазинов
  • Договор оферты

• Компания ЭТМ
  • О компании
  • Сервис iPRO
  • Электрофорум
  • ЭТМ Вакансии

Центр поддержки и продаж

• Электрика
• Свет
• Крепеж
• Безопасность

Мы в социальных сетях

• Повышение квалификации
• Часто задаваемые вопросы
• Нашли ошибку?
• Центр обращений

© 2021 Компания ЭТМ — Копирование и использование в коммерческих целях информации на сайте www.etm.ru допускается только с письменного одобрения Компании ЭТМ. Информация о товарах, их характеристиках и комплектации может содержать неточности

Ваш город: Выберите город

Я подтверждаю свое согласие на обработку персональных данных согласно Политике обработки персональных данных

Сайт использует файлы cookie с целью повышения удобства пользования сервисом. Продолжая использовать наш сайт, вы даёте согласие на обработку cookie-файлов.

Выключатель сенсорный с регулировкой яркости 12V, постоянного тока, max 24W, кабель 1,0м, IP20, белый

Данное устройство работает при напряжении 12 Вольт постоянного тока (12V DC), поэтому при подключении выключателя, очередность расположения всех элементов электрической цепи, следующая:

Питающий провод (вилка, вставляемая в розетку 220 Вольт) – Блок питания (трансформатор) – ВЫКЛЮЧАТЕЛЬ – Светодиодная лента / Led-светильник.

Выключатель срабатывает при касании пальцем сенсорной кнопки. Таким образом мы включаем и выключаем Led-прибор (светодиодная лента или светильник).

При срабатывании загорание/затухание ленты/светильника происходит не мгновенно, а постепенно.

Выключатель также работает в качестве диммера. Для регулировки яркости свечения необходимо задержать палец на сенсорной кнопке. Приложили и задержали палец – яркость уменьшается. Повторно приложили и задержали палец – яркость увеличивается.

‘>Выключатель сенсорный с регулировкой яркости 12V, постоянного тока, max 24W, кабель 1,0м, IP20, белый — устройство управления светодиодными лентами и светильниками.

Данное устройство работает при напряжении 12 Вольт постоянного тока (12V DC), поэтому при подключении выключателя, очередность расположения всех элементов электрической цепи, следующая:

Питающий провод (вилка, вставляемая в розетку 220 Вольт) – Блок питания (трансформатор) – ВЫКЛЮЧАТЕЛЬ – Светодиодная лента / Led-светильник.

Выключатель срабатывает при касании пальцем сенсорной кнопки. Таким образом мы включаем и выключаем Led-прибор (светодиодная лента или светильник).

При срабатывании загорание/затухание ленты/светильника происходит не мгновенно, а постепенно.

Выключатель также работает в качестве диммера. Для регулировки яркости свечения необходимо задержать палец на сенсорной кнопке. Приложили и задержали палец – яркость уменьшается. Повторно приложили и задержали палец – яркость увеличивается.

Особенности сенсорных выключателей света для светодиодной ленты

Сенсорный выключатель для светодиодной ленты предназначен для эффективного и комфортного управления осветительным прибором. По сравнению с кнопкой, такой способ включения и выключения света значительно удобнее.

Сферы применения

Сенсорные выключатели нашли применение во многих сферах:

• управление освещением рабочей зоны на кухне;
• подключение разнообразных осветительных приборов (бра, подсветка в подвесных потолках);
• освещение на лестничных площадках подъездов;
• система «умный дом».

Данные выключатели обладают массой достоинств:

1. Включение и выключение прибора осуществляются путем нажатия пальца на чувствительную поверхность.
2. Имеется возможность регулирования яркости освещения в пределах от 10 до 100 %.
3. Приборы такого типа не создают звукового дискомфорта. Их механизмы практически беззвучны.
4. Сенсорная панель устойчива к воздействию влаги, а потому может применяться на кухне или в санузле.
5. Сенсорные устройства отлично вписываются в любые дизайнерские решения.
6. Минимальные габариты позволяют установить переключатель в профиль светодиодной ленты.
7. Индикатор, установленный в плате, дает приятное синеватое свечение. Благодаря этому фактору, легко отыскать выключатель в полной темноте.

Виды выключателей

Выключатели принято классифицировать по нескольким признакам:

1. По способу управления (механика, электроника, дистанционный контроль).
2. По методу монтажа (встроенные в алюминиевый профиль для ленты, модульные, накладные).
3. По типу подключения (проходные, непроходные). Первые дают возможность контролировать освещение из разных мест, а вторые — ограничены конкретным участком.

Сенсорные устройства предлагаются с некоторыми дополнительными функциями:

1. Пульт дистанционного управления с ИК-датчиком. Благодаря этому приспособлению, появляется возможность управлять многоцветной лентой и контроллером.
2. Таймер. Позволяет сэкономить электричество. С помощью таймера пользователь заранее программирует временные параметры для системы освещения.
3. Бесконтактная система откликается на перепады температуры или двигательную активность живых организмов в зоне охвата устройства.
4. Емкостный отклик. Благодаря такой функции увеличивается чувствительность панели.
5. Диммер. Контролирует яркость освещения.

Особенности конструкции

Для любой модели присущи следующие элементы:

1. Наружная часть. За ней монтируется подсветка сенсорного датчика.
2. Сам датчик. Он активизирует устройства в заранее известных (запрограммированных) ситуациях.
3. Коммутационная схема. Она трансформирует сигнал в электрический разряд, активизирующий светильник.
4. Накладной или встроенный корпус.

Обратите внимание! Срок эксплуатации устройства напрямую связан с качеством комплектующих. Поэтому не стоит чрезмерно экономить на их покупке.

Монтаж

Устанавливается выключатель в виде модуля. Компактность такого устройства дает возможность монтировать его в особый алюминиевый профиль. Выключатель устанавливается рядом со светодиодной лентой.

Обратите внимание! Корпус мгновенно откликается на касания. В связи с этим при установке рекомендуется избегать случайных соприкосновений с сенсором.

Сборка своими руками

Для выполнения работы понадобится умение владеть паяльником и некоторые познания в электротехнике. Также нужен набор деталей, из которых будет собран сенсорный выключатель. Он питается от 220-вольтной сети.

На рисунке внизу изображена схема работы устройства.

Обратите внимание! Конденсатор С3 можно использовать по желанию, он не обязателен в схеме.

Для сборки выключателя понадобятся такие компоненты:

• пара транзисторов KT315;
• сопротивление (на 30 Ом);
• полупроводник D226;
• обычный конденсатор на 0,22 мкФ;
• блок питания (также подойдет мощная 9-вольтовая батарея);
• электролитный конденсатор (100 мкФ, 16 вольт).

Важно! Если у вас два блока питания, например, схема с RGB (призваны усилить сигнал), то не размещайте блоки вплотную друг к другу.

Указанные выше компоненты спаивают согласно рассмотренной ранее схеме.

При желании и умении можно собрать сенсорный выключатель своими руками. Это позволит сэкономить определенные деньги. Если же возможность самостоятельной сборки отсутствует, то и покупная модель полностью себя оправдает благодаря своей экономичности и комфортному управлению светом.

Информация для выбора сенсорных выключателей для светодиодных лент

С каждым годом сенсорных панелей в нашей жизни становится все больше. Если судить по футурологическим книгам, то в ближайшее время у нас появятся даже контактные стекла. Но это пока в будущем. А сегодня мы поговорим о таком современном устройстве, как сенсорный выключатель.

Данный выключатель появился относительно недавно на рынке, но уже снискал популярность. Сегодня его можно встретить во многих квартирах, хозяева которых стремятся устроить у себя элементы системы «умный дом». Причем зачастую эта система идет в тесном тандеме со светодиодной лентой. Что же то такое и что следует знать, расскажет сегодняшняя статья.

Начнем с истоков

Чтобы разобраться в вопросе применения такого сенсорного аппарата, необходимо понять, что он из себя представляет. Внешне сенсорный выключатель, предназначенный для светодиодной ленты, имеет вид кристаллической панели. На эту панель нанесена соответствующая разметка. Разновидности бытовых моделей применяются для подключения к сети в 220 вольт. Схема подключения изделия будет приведена ниже.
Сенсорный тип выключателя может различаться по:

Вариант исполнения сенсорного выключателя

• форме;
• цвету;
• фактуре поверхности.

Сегодня подобного рода изделии используются для следующих целей:

• подключение светодиодной ленты. Такой подход отлично себя зарекомендовал на кухне при использовании светодиодной ленты для подсветки рабочей поверхности. А подключение к ней выключателя сенсорного типа значительно упрощает работу в помещении в вечернее и ночное время;

Обратите внимание! Современные технологии, которые позволяют автоматизировать или упростить включение света относятся к системе «умный дом». Сюда же относится и сенсорный выключатель.

Пульт для светодиодной ленты

• подключение бра;
• управление разными уровнями подсветки многоуровневых потолков. Здесь опять же речь идет о светодиодной подсветке, организованной с помощью ленты (одно- или многоцветной). Для удобства такого управления можно использовать пульт;
• управление основной системой освещения в доме или квартире. Здесь тоже можно использовать сенсорный пульт.

В какой бы ситуации не применялся выключатель (для светодиодной ленты или другого типа освещения) нужно помнить, что схема подключения бывает различной. Для ленты, в силу ряда обстоятельств, используется одна схема, а для других источников света подходит другая схема.

Обратите внимание! Схема подключения, если использовать пульт для управления степенью освещенности, будет так же немного отличаться.

Сенсорный выключатель можно как купить в специализированном магазине, так и сделать своими руками. При этом стоит отметить, что своими руками его можно довольно легко установить. Монтаж может проводиться на кухне или в любом другом помещении. Но на кухне вам для этого понадобится алюминиевый профиль.

Какие есть варианты

Наша разновидность выключателя может активироваться и включать свет от разных прикосновений. Подобные изделия могут реагировать на:

• приближение к сенсору;
• прикосновение к сенсорной панели пальца;

Обратите внимание! Вариант активации прибора пальцем является самым распространенным и востребованным.

• другие варианты: изменение температуры, активация по звуку, включение по заданному времени, а также появление движения в зоне работы сенсора.

Вариант активации сенсорного включателя пальцем

Помимо разного типа активации, выключатель сенсорного типа может содержать различные дополнительные функции. Причем при должном старании такого рода изделие с расширенными возможностями можно сделать и своими руками. На данный момент времени выпускается продукция со следующими модификациями дополнительных функций:

• наличие пульта ДУ. Такой пульт удобен при управлении световой гаммой многоцветной светодиодной ленты. Но здесь вам понадобится еще и контроллер. Без него пульт не сможет работать. Помимо этого пульт эффективен при управлении бра. При подключении к светодиодной ленте, пульт нужно выбирать вместе с контроллером;

• с таймером. Подобного рода устройства позволят вам значительно сэкономить на потреблении электричества, так как их можно запрограммировать на выключение света тогда, когда в доме нет людей;
• ёмкостный отклик. Такие приборы реагируют даже на легкое прикосновение. Многие люди делают это устройство своими руками именно в дополнении с таймером;
• бесконтактный тип. Такие изделия будут реагировать на различные варианты изменения обстановки в комнате: движение, изменение температуры, перепады освещенности.

Обратите внимание! Любой тип сенсорных выключателей, применяемый для светодиодных лент, может быть дополнительно оборудован диммером. Он позволяет регулировать в помещении яркость освещения.

Как устроен прибор

Чтобы сделать выключатель сенсорного типа своими руками или правильно его установить в алюминиевый профиль, необходимо знать его устройство и принцип действия.

Обратите внимание! Какой бы тип устройства не использовался для подключения к светодиодной ленте, принцип их работы будет оставаться идентичным.

Любая модель будет содержать четыре элемента:

• лицевая часть. Это внешняя часть изделия. Иногда за ней производители устанавливают подсветку;
• сенсорный датчик. От вида датчика зависит то, на что он, собственно, будет реагировать;
• коммутационная схема. С ее помощью происходит преобразование сигнала в электрический ток, который и приводит в действие осветительный прибор, подключенный к нему (светодиодная лента или любой другой источник света);
• корпус. Он бывает встроенным или накладным. В зависимости от его типа монтаж будет отличаться. Корпус либо нужно будет монтировать внутрь стен или просто наложить его.

От качества всех компонентов устройства зависит длительность работы прибора. Поэтому старайтесь подбирать модели, у которых цена и качество находятся в идеальном соотношении.

Установка

Выключатель сенсорного типа имеет вид модуля. Благодаря небольшим габаритам его можно установить в специальный светодиодный алюминиевый профиль. Используя для установки такой профиль можно разместить прибор недалеко от самой ленты (источника света).

Обратите внимание! При установке помните, что корпус быстро реагирует на любой тип прикосновения. Поэтому с ним нужно контактировать только в одной точке. Выбранное место установки должна полностью исключать случайные контакты с сенсорной частью корпуса.

Подключение прибора к светодиодной ленте происходит по следующей схеме.

Схема подключения выключателя

Следуйте указанной схеме, и подключение пройдет без проблем.

Самостоятельная сборка

Если вы умеете обращаться с паяльником, разбираетесь в электронике и имеете в своем распоряжении все детали конструкции, тогда вы сможете своими руками собрать сенсорный выключатель для подключения к светодиодной ленте, рассчитанный на питание от сети в 220 вольт. Вся сложность здесь заключается в том, чтобы правильно спаять схему. Ниже приведена наиболее простая схема, с которой сможет справиться новичок.
Обратите внимание! В схеме конденсатор С3 можно не использовать.

Для сборки вам понадобятся такие детали:

Схема для сборки изделия

• два транзистора КТ315;
• сопротивление (на 30 Ом);
• полупроводник Д226;
• простой конденсатор (на 0,22мкф);
• блок питания или мощная батарейка с выходным напряжением 9 вольт;
• электролитический конденсатор (на 100 мкф, 16 В).

Все эти комплектующие следует спаять по указанной выше схеме, поместив ее в подходящий корпус.

Заключение

Подключив к системе освещения кухни или любого другого домашнего помещения подобное устройство, вы получите значительные преимущества в плане управления светом. Включение света при легком прикосновении, минимизация потребления электроэнергии и комфорт — все это подарит вам сенсорный выключатель, подсоединенный к светодиодной ленте.
