Как сделать грибок на дымоход

Грибок (дефлектор) на трубу дымохода своими руками — чертежи и формула расчета

Ключевая функция газохода заключается в выводе из системы продуктов сгорания. Чтобы система работала надежно нужно оснастить дымоход грибком (дефлектором). Он защитит ее от попадания внутрь снега, пыли и других ненужных элементов. Кроме того, наличие указанной детали улучшает тягу.

В этой статье вы узнаете зачем нужен дефлектор на дымовую трубу. Мы сделаем краткий обзор имеющихся вариантов колпаков.

У вас будет возможность сравнить их и узнать о плюсах и минусах каждой разновидности. Мы также расскажем о том, как произвести грибок своими руками. Кроме того, вы сможете посмотреть чертежи и видео по тематике нашей статьи.

  1. Функциональность изделий
  2. Виды конструкций
  3. Дефлектор Вольперта — Григоровича
  4. Изготовление колпака

Функциональность изделий

Грибки для дымоходных труб представляют собой простые устройства, выполняющие важную функцию. Потоки воздуха разделяясь о колпак проникают в канал, вызывая эффект «подсасывания». Это приводит к появлению участка, где преобладает пониженное давление. В это направление и устремляется дым. Важно учитывать, что воздух может перемещаться горизонтально или же под углом.

Наличие дефлектора снижает риск возгорания. Чтобы повысить его эффективность следует установить искрогаситель. Он представляет собой особую сетку. Использование козырька с турбиной позволяет обеспечить достойными показателями тяги практически любой газоход.

Виды конструкций

На сегодняшний день разработаны грибки самых различных разновидностей. Мы расскажем вам о наиболее популярных из них.

Итак, согласно отзывам потребителей, наибольший интерес представляют:

  1. Дефлектор Вольперта — Григоровича. Характеризуется круглой формой и конусообразным зонтиком. Как правило, не оснащен капельником.
  2. Четырехскатный грибок. Имеет прямоугольную форму. Ставится на дымоходы из кирпича с такой же конфигурацией.
  3. Грибок с полукруглой крышей. Дизайн данной разновидности достаточно эстетичный. Его часто можно увидеть на кровле зданий, сооруженных в европейском стиле. Но эффективность этого грибка к сожалению низкая.
  4. Плоский козырек. Обладает плоским прямоугольным навесом. Такие изделия характерны при обустройстве домов в стиле минимализма. Важно знать, что на кронштейны данного изделия в зимний период воздействуют сильные нагрузки. Это связано с накапливанием снега на зонтике.
  5. Стандартный грибок. Имеет пирамидальную конструкцию. Изготовляют данную разновидности из листа металла и соединяют с фартуком-капельником с помощью специальных кронштейнов.

Дефлектор Вольперта — Григоровича

Данная разновидность устройства наиболее эффективная и популярная. Поэтому о ней мы поговорим более детально.

Этот дефлектор часто ставят на дымовые трубы газовых котлов. Ключевая фишка данной конструкции состоит в наличие под зонтом перевернутого конуса. Поэтому во время бокового обдува в канале возникает пониженное давление, и продукты горения устремляются из газохода наружу.

При сильном ветре «сверху вниз» давление в зоне дефлектора может наоборот повышаться. Этот момент нужно учесть при проектировании и монтаже дымоотводящей системы. Но в большинстве случаев обдув происходит именно сбоку. Поэтому рассматриваемая разновидность изделий подойдет для большинства газоходов.

  • диаметр диффузора: снизу — 2*D, сверху — 1.5*D;
  • высота диффузора — 1.5*D;
  • погружение канала в диффузор — 0.15*D;
  • высота обоих конусов зонтика — 0.25*D;
  • расстояние между диффузором и колпаком — 0.25*D.

Данные соотношения размеров были получены опытным путем. При производстве данной модели обязательно придерживайтесь этих формул.

Изготовление колпака

Сделав все важные расчеты нужно начинать к раскрой металла для создания изделия. Лучше всего для этой цели применять нержавеющую сталь небольшой толщины. В крайнем случае допустимо применять оцинковку.

Выкройка для грибка выглядит как изогнутая полоска стали. Для зонтика она представляет собой два круга с вырезанными элементами.

Также важно оставить металлическую полосочку, размером два или три сантиметра на одном крае для облегчения стыковки. При этом зонтик должен быть на несколько сантиметров больше обратного конуса.

Чтобы не терять время на загибы металла, используйте заклепки и заклепочник. В данном случае вас не должен интересовать уровень герметичности. Это здесь ни к чему. Использование заклепок существенно ускоряет работу.

При выполнении задачи удобно применять оправку из бруса. На нее надевают диффузор. Затем нужно сделать отверстия сразу в двух краях. После этого вставляется заклепка и устанавливается посредством заклепочника.

Таким же образом изготовляется конусы. Не стоит сразу же соединять их вместе. Для закрепления зонтика к диффузору лучше всего воспользоваться отрезками резьбовой шпильки. Чтобы сформировать надежное крепление будет достаточным применить три. Шпильки закрепляются к диффузору на петлях, которые выполняют из металлической полоски. Их также крепят посредством заклепок. Шпильки нужно просто вкрутить и затем зафиксировать с помощью гаек. Таким способом вы сможете оперативно и надежно закрепить зонтик на необходимой вам высоте.

На обратном конусе также нужно просверлить три отверстия. Он фиксируется на определенной высоте посредством гаек с шайбами. Далее закрепляют зонтик. Он несколько больше обратного конуса. Поэтому его подрезают в нескольких местах на один или два сантиметра. Полученную полоску нужно загнуть на нижний конус. Эту операцию нужно проделать несколько раз. Такая система позволит скрепить оба элемента максимально надежно между собой. Благодаря тому, что верхняя часть конструкции больше нижней, дождь или снег не будет способствовать скоплению жидкости внутри пространства между двумя конусами.

Наш грибок готов. Далее нужно установить его на дымоходную трубу. О процессе монтажа конструкции вы сможете прочитать в отдельной статье, размещенной на нашем сайте.


  • Делаем грибок на трубу дымохода своими руками

    Зачем нужен такой неприметный на первый взгляд предмет, как колпак для дымохода? На самом деле, он выполняет множество разных функций: увеличивает тягу (почти на 20%), защищает дымоход от пыли, грязи и мусора, а также попадания внутрь птиц, создает эстетическую завершенность всей конструкции, обеспечивает ее долговечность. Без такого грибка дымоход очень скоро перестанет правильно функционировать, и тогда придется его чистить, что потребует лишних затрат.

    Правильная установка такой конструкции поможет избежать таких проблем. Чтобы не тратиться, можно соорудить такой грибок самостоятельно. Разберемся ниже, как именно.

    Делаем колпак на трубу самостоятельно: инструкция

    Итак, что понадобится для работы:

    • лист меди, «нержавейки» или оцинкованной жести;
    • ножницы по металлу;
    • маркеры и картон;
    • линейка;
    • гибочный станок или иное приспособление для сгибания листа металла;
    • клепки.

    В первую очередь нужно правильно измерить трубу дымохода. Важно учитывать, что такой грибок должен закрыть всю поверхность трубы и надеваться на нее без особых усилий, так что стоит добавить к каждой стороне по 0,5 см. Если труба имеет выступ, его колпак также должен закрыть.

    Важно! Чтобы не ошибиться, можно вырезать макет колпака из картона. Он в дальнейшем поможет правильно нарезать металлический лист.

    На листе металла разметьте прямоугольник и отрежьте, следом вырежьте из него круг, отрезав уголок – это будущая крышка нашего изделия. Подогните края пластины киянкой. Затем придайте крышке покатый изгиб и соедините заготовки по линиям сгиба.

    Делаем основу грибка – нужно снова вырезать прямоугольник, а края обработать киянкой. Из вырезанной части металла сформируйте цилиндр, соедините концы прямоугольника. Следом можно подготовить ножки – их легко сделать из оставшегося после первых двух заготовок металла. Пластинки нужно сложить вдвое, а на их концах просверлить небольшие дырки.

    В подготовленной шапке также нужно сделать отверстия и закрепить ножки с помощью клепок. Следом, примерив шапку к основанию, пометьте на нем места крепления. Просверлите дырки и закрепите клепками. Грибок для дымохода готов!

    При желании такой колпак можно покрасить, предварительно его зачистив и загрунтовав. Обязательно нужно покрыть его антикоррозионным средством.

    Остается только надеть такой колпак на трубу камина, а стыки для безопасности не будет лишним обработать герметиком. Все готово!

    Видео — Изготовление колпаков на кирпичные столбы

    Как сделать колпак на трубу дымохода своими руками?

    Котельное или печное отопление в доме предусматривает установку дымохода, который в большинстве случаев ведет на крышу. Обязательной частью трубы дымохода является колпак, который устанавливается на конец дымохода. Его еще называют зонтом, козырьком, флюгаркой или крышкой, которая может иметь различную форму, размер и конструкцию.

    В строительных магазинах продаются готовые изделия из листовой оцинкованной стали, которые можно сразу устанавливать на оголовок дымохода. Но любой человек, обладающий минимальными навыками работы с металлом, может изготовить колпак на трубу самостоятельно.

    Нужен ли колпак на трубу дымохода

    Многим кажется очевидным, что колпак на трубе необходим.

    Основная задача приспособления не ограничивается только защитой дымохода от осадков, пыли и мусора. Функции зонта для трубы включают в себя:

    • защита от т.н. опрокидывания тяги – задувания дыма обратно в трубу при сильном ветре;
    • защита от проникновения птиц и мелких животных в дымоход;
    • продление срока службы кирпичной или стальной трубы;
    • украшение дымохода.

    Главная роль колпака очевидна – он защищает дымоход от проникновения атмосферной влаги внутрь системы отопления, что крайне нежелательно и негативно сказывается на работе котельного оборудования.

    Но есть и контраргументы против установки колпака:

    • конструкция может мешать отведению дыма и продуктов горения из дымохода, будучи препятствием на пути воздушного потока;
    • колпак может уменьшать тягу в трубе;
    • из-за наличия водяного пара в отработанных газах в зимнее время на козырьке образуется наледь, и продукты горения не выходят наружу, а возвращаются обратно по трубе в концентрированном состоянии, отравляя воздух в помещении.

    Колпак на трубе дымохода не помешает, при условии, что он будет правильно подобран и установлен с учетом требований СНиП и техники безопасности.

    Хотя некоторые современные виды дымоходов предусматривают специальные устройства для отвода влаги и конденсата, установка флюгарки на трубу позволит защитить дымоход от засорения и попадания птиц в отверстие трубы.

    Важно! Колпак из металла – не вечная конструкция. При постоянном воздействии высокой температуры и кислотных компонентов в продуктах сгорания топлива, тонкая листовая сталь быстро разрушается. В зависимости от устройства насадку на трубу приходится менять раз в несколько лет.

    Принцип работы колпака

    Принцип работы колпака ясен: он создает механическое препятствие атмосферной влаге, осадкам, ветру, частицам в воздухе, листьям. Форма защитного элемента обычно коническая или пирамидальная, т.е. скатная. Это обеспечивает свободное стекание воды с колпака на крышу в обход отверстия дымохода.

    Для этого устройство колпака предусмотрено таким образом, чтобы диаметр колпака превышал диаметр трубы. Основание козырька – фартук-капельник — частично закрывает устье трубы, препятствуя опрокидыванию тяги.

    Разновидности колпаков

    Независимо от типа котельного оборудования, все колпаки на дымоходах делятся на разные типы по форме:

    • двускатные;
    • пирамидальные;
    • конические;
    • вальмовые;
    • шпилеобразные;
    • плоские.

    Большинство приспособлений по внешнему виду напоминают скворечник или маленький домик без стен с крышей на небольших опорах и основанием для установки на оголовок трубы. Разные производители предлагают флюгарки с различными функциональными элементами — сетчатыми перегородками для защиты от птиц, заслонками, смотровыми окошками, дверцами.

    Существует отдельная разновидность колпаков на трубу дымоходов – дефлекторы. Это функциональные устройства, предназначенные для усиления тяги за счет создания области низкого давления в верхней части трубы.

    Дефлекторы представляют собой более сложную конструкцию, имеющую несколько разновидностей, в том числе ротационные мини-турбины из листовой стали. Дефлектор улучшает производительность котельного оборудования на 20%.

    Какой именно флюгарок установить на дымоход, зависит от КПД котла, вида используемого топлива.

    Это важно! При выборе конструкции необходимо учитывать требования безопасности. Например, высокомощные котлы с КПД более 85% нежелательно закрывать обычной конусовидной конструкцией. Лучше установить на него дефлектор или открытую насадку для свободного выхода отработанных газов.?

    Для печного оборудования, работающих на твердом топливе, можно использовать колпаки практически любого типа – конические, пирамидальные, вальмовые. Важно предусмотреть дополнительную защиту от разъедающего воздействия продуктов горения на сталь, установив еще один лист из нержавейки внутри конструкции.

    Читать еще:  Каким утеплителем лучше утеплить мансарду?

    Как изготовить колпак своими руками?

    Несмотря на ограниченный срок службы, колпаки рекомендуется изготавливать из прочной оцинкованной листовой стали. Это несложная работа, с которой может справиться любой человек с простым набором инструментов.

    Предварительно нужно измерить диаметр оголовка трубы, на которую будет крепиться защитный колпак. В зависимости от выбранного типа конструкции, нужно набросать на бумаге примерный эскиз флюгарки – двускатного, конического или вальмового типа.

    Необходимо придерживаться основных правил в обустройстве защитного элемента для дымохода:

    • верхняя часть конструкции – зонтик или крышка – должна быть больше трубы на 10 см, чтобы выступала на 5 см со всех сторон;
    • расстояние между оголовком трубы дымохода до грибка должно быть как минимум 10 см, в противном случае дыму и отработанным газам будет сложно выходить наружу;
    • наклон стенок грибка или крышки должен быть под углом от 30 до 45 градусов;
    • насадка должна легко надеваться на оголовок трубы, поэтому необходимо оставить зазор добавив к эскизу еще 3-4 мм.

    Алгоритм изготовления флюгарки на примере простой конической конструкции на узких кронштейнах:

    • Перед работой с листовым металлом необходимо сделать шаблон на картоне в масштабе 1:1. Простая пирамидальная конструкция предполагает разделение лекала на 4 одинаковых треугольников, соединенных вершинами.
    • Буквой «d» отметьте высоту каждой вертикальной стороны треугольников, буквой «В» — длину их основания.
    • В чертеже должен быть предусмотрено расстояние между двумя из четырех сторон пирамиды, которые нужно будет соединить.
    • Для соединения сторон нужно сделать дополнительные отрезки со сгибом высотой до 15 мм, в которых просверливаются отверстия для установки заклепок.
    • В основании всех треугольников нужно дорисовать стороны, соответствующие форме прямоугольной насадки дымника.
    • Пунктиром необходимо разметить линии сгибов.
    • Готовое лекало следует приложить к листу оцинкованной или нержавеющей стали, и вырезать по форме с помощью ножниц или ножа по металлу.
    • По линиям сгибов на картоне необходимо осторожно провести лезвием, чтобы оставить продавленные следы на металлическом листе. Полученные линии будут служить ориентиром для сгибов.
    • С помощью дрели нужно высверлить отверстия для заклепок на двух сторонах заготовки.
    • Металл сгибают с помощью специального листогиба, чтобы получилась форма пирамиды. Соединяемые детали конструкции фиксируют заклепками.
    • Верхняя защитная часть готова. Теперь нужно изготовить кронштейны из металлических пластин и приварить их к грибку. На место сварки наносится грунтовка, а колпак покрывают антикоррозийной краской. Готовые ножки конструкции крепят к металлическому основанию, которое предварительно изготавливают из пластин металла по диаметру оголовка трубы.

    Рекомендации по установке

    Важно правильно рассчитать высоту и диаметр колпака, высота которого должна быть не менее 10 см от среза трубы.

    Установка готового колпака на крышу выполняется достаточно просто, если соблюдать технику безопасности.

    Конструкция должна надеваться на трубу дымохода, а не входить в него. Если оставить небольшой зазор до 3-4 мм, то колпак легко сядет на оголовок. Если насадка сидит плотно, не колеблется при порывах ветра, укреплять ее не нужно. В противном случае используется глиняный или клеевой раствор для дополнительной фиксации насадки на трубе.

    Защитный колпак на трубу дымохода: изготовление своими руками

    Установка отопительной печи или камина в загородном доме приводит к необходимости правильно оборудовать дымоход и обеспечить его защиту от внешних воздействий. Попадание в трубу осадков может негативно сказаться на качестве обогрева, а постоянное отсыревание ее стенок ведет к их быстрому разрушению. Колпак на трубу дымохода — решение для защиты трубы.

    Защитный зонт для дымохода позволит избежать этих неприятных последствий, он также является декоративным элементом, способным дополнительно украсить кровлю.

    Как сделать козырек для дымохода знают даже малоопытные строители, конструкция и принцип действия таких устройств достаточно простой. Обычно грибок на дымоход представляет собой защитную пластину, устанавливаемую на краях трубы на небольшой высоте, таким образом дым свободно выходит наружу, но отверстие трубы надежно прикрыто сверху. Колпаки для защиты дымохода бывают самых разнообразных типов:

      круглые, прямоугольные, плоские, конусообразные, с двумя или более скатами, дизайнерские – различных сложных форм, украшенные фигурками и флюгерами, с защитными сетками от птиц, с функцией улучшения тяги, разъемные – для облегчения технического обслуживания трубы.

    По типу материала изготовления выделяют следующие типы:

      жестяные, алюминиевые, из нержавеющей стали, из сплава цинка с титаном, медные, отлитые из чугуна, из прочного пластика, покрытые гидроизоляцией, покрытые черепицей.

    Разновидности ↑

    Из всего разнообразия конструкций можно выделить несколько основных типов:

      Зонт – самый простой классический тип защиты, который чаще всего устанавливают на трубу. Свое название он получил за круглую форму – зонт эффективно защищает от осадков, создает минимум сопротивления выходящему дыму, а изготовить его можно самостоятельно из плотного листа жести. Самый распространенный тип – зонтик на трубу дымохода в виде конуса, который сворачивается из жести, и вставляется в трубу с помощью распорных элементов. Также распространен зонт юбка – когда крепление выполняется в виде пояса, охватывающего трубу по диаметру. Грибок – достаточно простое устройство, обычно устанавливающееся на дымоходы, которые задействуются периодически(например в бане). Главная функция – искроуловитель. Изготавливается грибок на вентиляционную трубу чаще всего из жести или стали.

      Колпак – простые дымники на кирпичные трубы знакомы каждому, эти устройства по конструкции похожи на зонты, иногда отличаются прямоугольной формой, и соответственно имеют скаты. Часто колпаки оборудуются разъемной крышкой, чтобы удобно было чистить дымоход, не снимая конструкцию целиком. Колпаками также называется приспособление, которое закрывает место прохода металлической трубы через кровлю -например фартук-колпак для трубы круглого сечения.

      Флюгарка – их главная особенность в том, что зонт на дымоход по своей площади делается больше, чем выходное отверстие трубы. Свое название эти устройства получили за обыкновение прикреплять к их поверхности или козырьку флюгеры для определения направления ветра. Верхняя часть флюгерки может быть как в виде конуса, так и в виде двускатной крыши. Плоская флюгарка также часто используется благодаря простоте изготовления. Широко распространен вариант флюгарки с полукруглым зонтиком – такую модель легко изготовить из жести своими руками, при этом ее конструкция позволяет не только избежать накопления снега на крышке колпака, но и собирания конденсата на его внутренней поверхности.

      Дефлекторы – отличается особенной конструкцией, увеличивающей скорость вывода продуктов сгорания, а также улучшающей качество тяги. Это устройство лучше всего защищает от задувания дымохода ветром и образования обратной тяги. Дефлекторы бывают как простых конструкций, так и необычных, например в форме шара из изогнутых лопастей. Дефлекторы для дымохода разрешены к использованию только для твердотопливных устройств, применение их для газовых котлов может быть небезопасно.

    Кроме основных типов очень часто можно увидеть оголовок дымовой трубы, выполненный по собственному оригинальному чертежу, такие устройства выполняют кроме основных еще и декоративную функцию.

    Принцип работы ↑

    Простой грибок на трубу выполняет в основном функции защиты от попадания в отверстие трубы мусора, снега и дождя, проникновения птиц, а также улавливает искры, летящие из топки. Для этого достаточно, чтобы зонт был поднят над трубой на достаточное расстояние, и рекомендуется установка дополнительной сетки. Более сложный оголовок дымохода, такой как дефлектор, имеет своей задачей улучшить качество тяги и таким образом увеличить КПД отопительного прибора.

    Принцип действия дефлектора основан на законе аэродинамики – когда ветер сталкивается с преградой в виде оголовка трубы, возникает эффект разрежение воздуха, который используется для увеличения тяги. С помощью различных конструкций можно усилить действие этого эффекта. Очень важно защитить дымоход от образования обратной тяги – для этого используется либо дополнительный колпак(может привести к образованию конденсата), или устанавливается под крышкой обратный конус, помогающий разбивать движение воздуха, либо конструкция дефлектора делается поворотной. Тогда поворачиваясь по направлению потока воздуха, колпак закрывается от ветра заслонкой, выступающей также в роли преграды для разрежения воздуха.

    Самостоятельное изготовление ↑

    Для того чтобы сделать колпак или грибок на трубу дымохода своими руками, нужно сначала определить какой тип устройства будет наиболее подходящим. В случае если отопительным прибором пользуются не так часто, подойдет простой зонт на трубу дымохода, при регулярном интенсивном протапливании здания, необходимо более прочное и надежное устройство, например колпак-дымник или дефлектор.

    После выбора модели нужно определиться с материалами. Чтобы сделать грибок на вытяжную трубу своими руками лучше всего обратиться к удобным в работе материалам:

      алюминий – благодаря податливости, изготовление колпака из этого металла не составит труда, оцинкованный металл – также отличается мягкостью, его легко резать и сгибать, что облегчит выполнение работ, жесть – хорошо поддается резке специальным инструментом, просто сгибается.

    Остановившись на одном из материалов, необходимо внимательно снять мерки(измерить внутреннее сечение, и обхват трубы), а затем подготовить чертеж будущего изделия. Рассмотрим как сделать грибок на трубу.

    Чертеж состоит из круга – будущего зонтика, диаметр которого должен быть примерно на 10см больше обхвата трубы. Для креплений вычерчивается три полосы 20-25см в длину и 2-3см в ширину.

    Перед тем как приступать к работе необходимо подготовить инструменты:

      сантиметр, циркуль, маркер на спиртовой основе, ножницы по металлу, дрель, металлический хомут, металлическая сетка, крепежные элементы, защитные перчатки.

    Порядок работы будет следующим:

    1 С помощью кальки и маркера чертеж переносится на лист металла.

    2 Детали чертежа вырезаются при помощи ножниц по металлу.

    3 В вырезанном круге из центра откладываются два радиуса под углом 30-40 градусов, после чего получившийся сегмент вырезается ножницами.

    4 Круг с вырезанным сегментом сворачивается в конус, в месте где края находят друг на друга, просверливаются отверстия, в которые вставляются крепежные элементы(заклепки).

    5 Три металлические полосы на равном расстоянии друг от друга крепятся к краям конуса при помощи заклепок.

    6 Зонт устанавливается на трубу так, чтобы между краем конуса и дымохода было минимум 10см, затем крепежные стойки стягиваются металлическим хомутом.

    7 При необходимости в трубе устанавливается металлическая сетка для защиты от мусора и проникновения птиц, она также будет выполнять искроулавливающие функции. Для крепления сетки к стойкам грибка можно использовать заклепки.

    При правильном выборе и установке колпак для дымохода обеспечит надежную защиту трубы от внешних воздействий и продлит срок ее службы. Кроме того, это устройство может заметно увеличить эффективность работы отопительного прибора, а также украсить собой внешний вид кровли.

    Колпак на дымоход своими руками

    Хозяева домов зачастую прибегают к использованию элементов в виде различных колпаков и зонтов, служащих, как это кажется на первый взгляд, для украшения дымовых труб. В то же время такие насадки не только улучшают эстетическое восприятие строения, но и обеспечивают полезную функциональность. Обычно так называемый козырек для дымохода изготавливается собственными силами, так как для этого не требуется серьезных знаний и умений. Хотя наряду с простой конструкцией этих элементов встречаются достаточно замысловатые поделки, которые проблематично соорудить без соответствующего опыта.

    Конструктивные особенности

    Колпак на дымоход представляет собой устройство, предназначенное для защиты трубы от попадания влаги. Внешний вид таких козырьков может быть различен, что имеет зависимость как от предпочтений хозяина дома, так и от конфигурации трубы.

    Читать еще:  Расчет столбчатого фундамента для каркасного дома

    Колпаки на трубу дымохода включают в себя:

    • зонтик – устанавливаемая на вершине колпака защита от осадков, посторонних предметов и проникновения птиц, внешний вид которой имеет форму пирамиды, конуса или соответствует другой геометрии;
    • фартук – часть колпака, отвечающая за защиту верха трубы от стекающей с зонтика воды. Обычно установка этого элемента производится при оснащении прямоугольной или квадратной трубы. В результате гарантируется увеличение срока службы дымохода, так как удается практически исключить вероятность появления коррозии и грибка;
    • кронштейны – крепежные элементы, представляющие собой металлические полоски, которые позволяют соединить козырек и фартук. Непосредственное крепление в данном случае производится за счет использования сварки.

    При наличии выбора лучше всего отдать предпочтение тем моделям, которые оборудованы открывающейся крышкой. Это позволит проводить профилактический осмотр дымохода и его чистку без каких-либо проблем, что связано с комфортом доступа.

    Колпак на дымоход долгого срока использования может быть изготовлен только из железа, устойчивого к коррозии: оцинкованная сталь, алюминий и медь. В последнем случае предлагаемый металл обладает ярко выраженным декоративным характером, так как его переливы на солнце могут придать вашем дому определенную респектабельность.

    Одевают оголовок на трубу дымохода чтобы гасить искры. Это одно из его предназначений. Поэтому качество железа должно быть хорошим, тем самым оно долго не прогорит.

    В связи с тем, что дымоходы отличаются разнообразием форм и размеров, производители колпаков также предлагают широкий ассортимент продукции. Если вы решите украсить свое жилище и продлить срок жизни дымохода, то придется выбирать среди большого ассортимента флюгарок:

    1. Стандартные – зонт на дымоход в виде пирамидки, для изготовления которой используется листовой металл, а крепление к фартуку осуществляется посредством кронштейнов.
    2. Четырехскатные – устанавливается преимущественно на прямоугольные трубы, выполненные из кирпича. По форме соотносится с вальмовой крышей с четырьмя скатами.
    3. С полукруглым зонтиком – визуально отличается красотой, но обеспечивает недостаточную тягу. Преимущественно используется для установки на дымоходах домов, которые построены по европейским стандартам.
    4. Плоские – часто можно встретить на зданиях в стиле модерн. Имеет прямоугольную форму и отличается таким недостатком, как повышенная нагрузка на кронштейны, что в некоторых случаях приводит к их деформации. Это связано с плоской крышей колпака, которая не дает возможность скатываться снегу. Данный факт определяет возникновение упомянутой проблемы.
    5. Круглые с конусообразным зонтиком – модели без капельника, устанавливаемые на выполненные из нержавейки дымоходы круглого сечения.

    Ниже рассмотрим, как сделать козырек на трубу дымохода разных видов.

    Дефлектор «Цаги»: процесс изготовления

    Изначально следует определить размеры как внутреннего, так и внешнего обхвата трубы. При этом необходимо соблюдать максимальную точность проводимых замеров. Затем печная вытяжка садится на трубу дымохода с соблюдением плотности такого соединения.

    Размеры основных деталей должны находиться в пропорциональном соотношении с внутренним диаметром:

    • входной патрубок одевается на трубу;
    • диффузор, коим является внешний цилиндр, обязан иметь больший размер по сравнению с внутренним диаметром трубы (такое расхождение в среднем составляет 30%);
    • размер крышки – 90% имеющегося диаметра трубы.

    Правильный расчет параметров дефлектора может быть проведен только с помощью специальной таблицы.

    Установка дефлектора является достаточно простой операцией, но в случае несоблюдения пропорций можно получить отрицательный результат такого монтажа в виде отсутствия требуемой тяги:

    1. Чертеж составляется на бумаге с учетом размера и формы колпака.
    2. С помощью лекал размечается металл, а затем производится нарезка деталей с использованием соответствующих ножниц.
    3. Полученные детали изгибаются для придания им нужной формы и соединяются посредством заклепок.
    4. Полностью дефлектор собирается на месте изготовления. На трубе дымохода закрепляется уже готовое изделие.

    Как сделать прямоугольную вытяжную установку

    Чтобы сделать козырек на дымоход, нам потребуется следующая схема работы:

    1. Взять лист железа и вырезать из него прямоугольник, оставив допуски по 10 см, которые необходимы для посадки данного вытяжного устройства на дымовую трубу.
    2. На каждой из сторон через одинаковые промежутки сделать надрезы, требуемые для формирования трапециевидных сегментов, которые получается, когда эти надрезы соединяются.
    3. Изготовить 4 стойки и осуществить их крепление к углам прямоугольника посредством заклепок.
    4. Сделать отверстие с помощью загиба кончиков.
    5. Вырезать еще один прямоугольник и изготовить из него арку с последующим креплением, что заканчивает процесс создания вытяжки.
    6. Произвести монтаж готового изделия на дымоходной трубе.

    Шатровый дымник

    Оснащенный шатровой крышей дымник – это пирамидка, конструкция которой включает в себя 4 одинаковых треугольника. Что потребуется для того, чтобы сделать колпак на трубу дымохода своими руками?

    Чтобы дымник получился соответствующих размеров, следует сначала сделать его чертеж на картоне. Затем вырезать детали, собрать модель и примерить ее к дымоходу. Далее надо двигаться по такой схеме:

    1. Перенесите сделанную развертку на металл, оставляя по краям кромки.
    2. С помощью специальных ножниц вырежьте заготовку.
    3. Прокуйте ребра развертки посредством киянки.
    4. Согните кромки и также прокуйте их. Для придания конструкции большей жесткости можно использовать проволоку, которую следует закатать в кромку.
    5. Методом простой фальцовки соедините развертку: согните края, загните высокую кромку (12 мм) так, чтобы она оказалась на короткой (6 мм), прокуйте фальц, достигая его смещения в одну плоскость с гранью.
    6. Вырежьте металлические полосы и соедините их со скатом крыши, используя заклепки.
    7. С помощью металлических штырей закрепите дымник на трубе.

    Такой грибок на дымоход устанавливается легко и смотрится очень симпатично.

    Конусный дымник

    Дымник этого вида наиболее часто монтируется на металлических трубах, имеющих круглое сечение. Еще его называют зонт на трубу дымохода.

    Как его смастерить:

    1. Используя сталь, начертите на ней круг, имеющий больший радиус по сравнению с радиусом трубы.
    2. Прочертите осевые линии, проходящие через центр круга, которые должны быть перпендикулярны друг другу. В точке пересечения одной из линий с окружностью (О1) установите ножку циркуля так, чтобы расстояние до другой ножки соответствовало радиусу окружности, и отметьте засечку (Б).
    3. Прочертите линию от засечки до центра окружности, что приведет к образованию сегмента, дающего возможность добиться небольшой конусности.
    4. Вырежьте полученный сегмент, не забывая о кромках (6 и 12 мм), которые необходимы для осуществления соединения в фальц.
    5. Сделайте конус из готовой детали и зафальцуйте кромки.
    6. С помощью заклепок прикрепите к конусу стойки, а затем смонтируйте дымник на трубе.

    Так как сделать грибок на трубу своими руками требует определенной сноровки, стоит запастись дополнительным материалом, если придется что-то переделать.

    Все конструкции можно применять не только на трубы дымохода, но и на вентиляционную.

    Колпак на трубу дымохода – красивая и функциональная конструкция

    Необходимые инструменты

    Если вы хотите облагородить дымовую трубу, сделайте колпак на дымоход своими руками. Это незамысловатое в изготовлении изделие будет не только украшать крышу вашего дома, но выполнять ряд практических функций.

    Зонт на трубу – зачем нужен и из каких материалов делается?

    Колпак на дымоход (он же – зонтик, козырек, грибок) придает эстетичный облик наружной части дымовой трубы, увеличивает время ее безаварийной эксплуатации, предохраняет ее внутреннюю полость от разнообразных мелких предметов и мусора. Кроме того, зонт обеспечивает более качественную тягу, что улучшает работу всей системы отопления частного жилища. Сейчас козырек на трубу делают из разных материалов. Чаще всего при этом используют:

    • сплав цинка с титаном;
    • кровельные оцинкованные стали;
    • медь;
    • нержавейку;
    • металл с цинковым и дополнительным порошковым слоем.

    Колпак на трубу

    Самым простым в изготовлении и дешевым по затратам считается зонт на трубу из 0,8-миллиметровой кровельной стали. В сети имеются чертежи, которые дают возможность домашним умельцам сделать такое изделие буквально за пару часов. Козырек из оцинковки служит порядка 20 лет. Но, к сожалению, он очень быстро теряет свою внешнюю привлекательность. Под влиянием погодных условий кровельная сталь начинает тускнеть. Ее поверхность буквально через пару лет эксплуатации становится неэстетичной.

    Дольше сохраняют красивый внешний облик медные конструкции. Они служат до 45–50 лет. Примечательно, что через некоторое время медная поверхность покрывается патиной – особым налетом. Он не только не портит внешний вид колпака, а наоборот, делает его более старинным и благородным. Медный зонт фиксируется специальными крепежными элементами. Для этих целей обычно используют омедненные (либо из чистой меди) метизы. Обычные металлические детали для крепления использовать нельзя. Они будут сильно диссонировать с козырьком. Нержавеющая сталь достаточно часто используется для изготовления описываемых нами изделий на трубу. Гарантированное время их эксплуатации около 20 лет. Но чисто внешне выглядят они не всегда привлекательно. Особенно, когда экстерьер дома и его крыши выполнен в какой-либо современной стилистике.

    Более полувека прослужит грибок из сплава цинка и титана, а также из стали с особым цинково-порошковым покрытием. Внешне такие зонтики выглядят великолепно, причем этот замечательный облик изделия практически не теряют с течением времени. Но у них есть серьезный недостаток – объективно высокая стоимость.

    Грибок на дымоход – конструктивные особенности и различия

    Обычный козырек на трубу, как правило, имеет простую конструкцию. По конфигурации она похожа на небольшой домик со скатной кровлей. Существует и ряд других форм колпаков. И здесь важно знать, что зонтик обязательно должен соответствовать конструктивным особенностям крыши, над которой он будет возвышаться. Колпаки с плоскими крышками прекрасно смотрятся на плоских кровлях, построенных из новейших материалов в стиле модерн. А вот на популярных в наши дни домах в скандинавской и европейской стилистике часто можно увидеть зонты с полусферическим навершием.

    Грибки для дымохода

    Для крыш с классическим недорогим покрытием идеально подойдет самый простой по конструкции грибок. Если же ваш дом сам по себе представляет настоящее архитектурное произведение, колпак на его дымоходе должен быть соответствующим. В подобных ситуациях рекомендуется выбирать оригинальный зонт с декоративными (например, с коваными) элементами – с изображениями сказочных животных либо героев, с какими-либо символами. Обратите внимание! Козырек из окрашенного металла нежелательно ставить на дымоходы дровяных котлов отопления. Такие стальные колпаки быстро покрываются копотью и становятся абсолютно непрезентабельными.

    Специалисты советуют оснащать конструкцию грибков на трубу некоторыми дополнительными элементами:

    • Искроулавливателем. Это устройство обязательно ставить на зонт в случаях, когда в доме есть самодельный твердотопливный котел либо печь, отапливаемая торфом или дровами.
    • Отверстием для вентиляции. Оно обеспечивает продуктам горения свободный выход в воздух.
    • Крышкой, которую можно в любой момент открыть. Эта деталь дает возможность качественно и без затруднений осуществлять регулярное обслуживание козырька и самой дымовой трубы.

    Все указанные элементы делают эксплуатацию колпаков более удобной и безопасной.

    Изготавливаем козырек своими руками – как справиться с задачей?

    Для того чтобы сделать колпак на трубу самостоятельно, достаточно иметь минимум слесарных умений и, конечно же, большое желание. В интернете есть множество чертежей для изготовления и сложных, и очень простых зонтиков. Выбрать нужный вам вариант будет несложно. А мы поговорим о том, как изготовить элементарный грибок-домик с четырьмя скатами.

    Изготовленный своими руками грибок

    Вам необходимо определиться с геометрическими размерами дымовой трубы, нанести их на эскиз, представленный выше, после чего, используя приведенную далее развертку и специальную формулу, рассчитать точные параметры колпака.

    Мы рекомендуем делать зонт из 0,5-миллиметрового по толщине металла, покрытого порошковым составом, либо из оцинковки. Чтобы не ошибиться в размерах, вырежьте из плотной бумаги (лучше всего из картона) выкройку будущего колпака. Она должна быть сделана 1 к 1 (в натуральную величину). А затем прикладывайте выкройку к металлическим листам и намечайте на них линии отреза любым острым инструментом.

    Обрезайте металл по отметкам и делайте козырек по следующему алгоритму:

    1. Сгибаете заготовку по линиям, отмеченным на выкройке литерой D, после этого – по всем пунктирным черточкам.
    2. Просверливаете участки соединения зонтика дрелью и создаете единую конструкцию при помощи заклепок.
    3. Из оцинковки или окрашенного порошковым составом металла делаете опорные ножки и основание. Опоры также требуется соединить заклепками друг с другом.
    4. Устанавливаете сделанный зонтик на основание, крепите его все теми же заклепками.
    5. Монтируете самостоятельно изготовленный колпак на трубу.
    Читать еще:  Воронки водосточные кровельные с подогревом

    Последний совет. Основание под металлический козырек желательно обработать антикоррозионным составом. В этом случае оно долгое время сможет сопротивляться ржавлению, обусловленному влагой и постоянным перепадом температур.

    Как сделать грибок на трубу своими руками

    На крыше любого дома всегда находится дымоход, так как именно через него из помещения выходят газы, которые имеют способность появляться при работе систем утепления.

    И в любом дымоходе сверху должен присутствовать грибок.
    Зачем надо колпак на трубу.

    Наверное, у многих возникает вопрос зачем вообще нужно делать грибок на трубу.Делается и надевается этот элемент для того, чтобы защищать всю конструкцию от разных факторов, в первую очередь от природных факторов

    Ведь именно благодаря грибку трубе не будет страшен ни дождь, ни снег, ни град и вообще никакие другие возможные погодные осадки. Также благодаря грибку в трубу не будет попадать разный мусор.

    Как выглядят колпаки для трубы можно увидеть на этих фото

    Многих людей, которые решили сделать грибок для трубы интересует вопрос как сделать грибок на трубу своими руками – что для этого нужно и какие этапы работ надо будет выполнить.

    Как замерять трубу

    Если же в трубе находится больше чем один дымоход то нужно будет замерять каждый из этих дымоходов отдельно. Грибок должен без особых усилий одеваться на трубу, поэтому его размеры должны быть приблизительно на 4 -5 сантиметров больше, чем размеры трубы.

    После этого нужно будет сделать заготовки для колпака. Для этого нужно будет взять 4 штуки заготовок- по 2 штуки всех размеров.

    После этого надо сделать заготовки собственными руками, которые будут иметь вид прямоугольника.

    Грибок собственными руками

    Инструменты и материалы необходимые для того, чтобы сделать грибок на трубу собственными материалами:

    — Киянка из дерева или резины;
    — Небольшой молоток;
    — Зажим;
    — Брусок из металла, толщина которого должна быть 10 мм;
    — Ножницы из металла;
    — Обычный маркер;
    — Металлическая специальная линейка;
    — Уголок из металла с размерами – ширина 45-50 сантиметров и длина 1 метр;
    — Перчатки, чтобы удобней и безопасней можно было работать.

    Итак, если все это собрано можно приступать к процессу сборки грибка.

    Для этого надо будет сделать следующее:

    1) с помощью саморезов надо прикрутить уголки из металла к рабочему столу – а именно к краю рабочего стола, который расположен ближе всего к вам.

    2) Делается подгибание капельника. Для этого сначала он загибается с краев, а потом уже и загибается середина. Угол загиба должен быть на уровне 45 градусов по сравнению с плоскостью заготовки. Для делания такой работы надо будет совместить линию сгиба, которая находится на заготовке с краем, который прикрученный к столу и придать заготовке нужную форму используя при этом киянку.

    3) Потом загибается 2 сантиметра металла, который находится в верхней части этой заготовки под угол 90 градусов.

    4) в ту самую сторону сгибается заготовка по линии центра.

    5) Применяя такой инструмент как гиб загибаются фальцы на полностью всех заготовках. После этого нужно будет собрать грибок на трубу при этом используются для того, чтобы закреплять замки молоток и гибы.

    6) Делается загибание. При этом угол загибания должен составлять 90 градусов. После чего крышка крепится на колпаке с помощью киянки.

    7) Ц центре нашей крышки делается разметка отверстия, которое будет полностью совпадать с размерами трубы. Для этого чертится прямоугольник меньшего размера в уже размеченном прямоугольнике большего размера.

    8) Вырезается меньший прямоугольник. Те лепестки, которые остались надо надрезать по диагонали.

    9) Те лепестки, которые получились нужно будет загнуть вверх.

    10 В самом конце уже готовый грибок нужно будет надеть на трубу и хорошо его закрепить.

    Как сделать грибок на трубу можно посмотреть на этом видео колпак на трубу-своими руками

    Как сделать грибок на трубу?

    Чтобы защитить дымоход от природных осадков: снега, дождя, града, а также всякого мусора, для этого нужен защитный колпак или по другому грибок, на трубу.

    Понадобятся инструменты: кияека, молоток; ножницы по металлу; специальный зажим для металлических оправок; металлический уголок шириной 40-45 мм, длиной около метра; металлическая линейка; маркер или карандаш. Делаем замеры сечения трубы. Внешнее сечение колпака должна в два раза больше внутреннего сечения трубы. Делаем шаблон из плотного картона, накладываем его на оцинкованный лист железа, обводим, не забываем отметить точки, где нужно просверлить отверстия для стоек. Ножницами по металлу вырезаем заготовку колпака. Теперь с помощью киянки загнуть кромку двух стороны треугольника, загибают их в противоположные стороны друг к другу. Сворачивают заготовку в колпак, так чтобы кромки вошли в друг друга.

    Теперь нужно вырезать прямоугольник, это заготовка цилиндра, который будет служить основанием колпака и который одеваться на сам дымоход. Также кромки сторон загибаются в противоположные стороны, это надежное соединение. Цилиндр и колпак соединяются тремя стойками, они делаются из металла, полоски трехслойные. В цилиндре, как и в колпаке делаются отверстия для стоек. Осталось только соединить саморезами и колпак для трубы готов.

    В зависимости от диаметра трубы нужно правильно подобрать размеры колпака, цилиндра, высоту все конструкции, это видно из таблицы:

    А это видео, как своими руками сделать колпак на трубу:

    Если не сильно важна красота, а нужна функциональность, то очень даже просто и быстро.

    Для этого понадобится любой кусок железа, старое ведро, кастрюля или крышка от кастрюли, понадобится заклёпочный степлер, две заклёпки, болгарка, карандаш, линейка, плоскогубцы и кусок проволоки, дрель со сверлом диаметра заклёпок и буквально полчаса времени.

    Меряем диаметр трубы на которую будем вешать грибок, далее вычерчиваем на металле круг в диаметре больше трубы сантиметров на десять, вырезаем его болгаркой, так же из металла вырезаем две полоски шириной сантиметра 3 и длиной не менее двадцать сантиметров.

    Далее в противоположных краях, прикрепляем заклёпками полосы к кругу, загибаем их под 90 градусов относительно плоскости и получаем этакий козырёк на двух ножках — крепится он к трубе хомутом из проволоки, зазор между краем трубы и плоскостью козырька должен быть не менее 10 сантиметров.

    Если не хочется сильно заморачиваться с грибком, а защитить трубу от осадков всё же надо, можно всё сделать быстро и при небольшом старании даже эстетично. Для начала берём оцинкованый лист метала и вырезаем из него круг, который будет больше выходного отверстия трубы. Далее прорисуем места, где надо согнуть это железо и аккуратно отбиваем грани на обыкновенном уголке. Далее берём полоски металла и с помощью заклёпок прикрепляем их одной стороной к получившемуся грибку, а с другой стороны к трубе. Если к трубе заклепать не предоставляется возможным, то можно прикрутить болтами с гайками, хотя и вполне будут держать эту чудо конструкцию и саморезы по железу. В конце работы у нас должно получится вот такое изделие.

    Самый простой вариант — это вырезать ножницами по металлу заготовку, как на рисунке, потом её согнуть и заклепать, так чтобы получился конус.

    Далее вырезать три пластины и на равном расстоянии приклепать их к конусу.

    Останется только надеть на трубу и стянуть хомутом.

    Сообщества › Гаражные дела › Блог › Грибок на трубы вентиляции

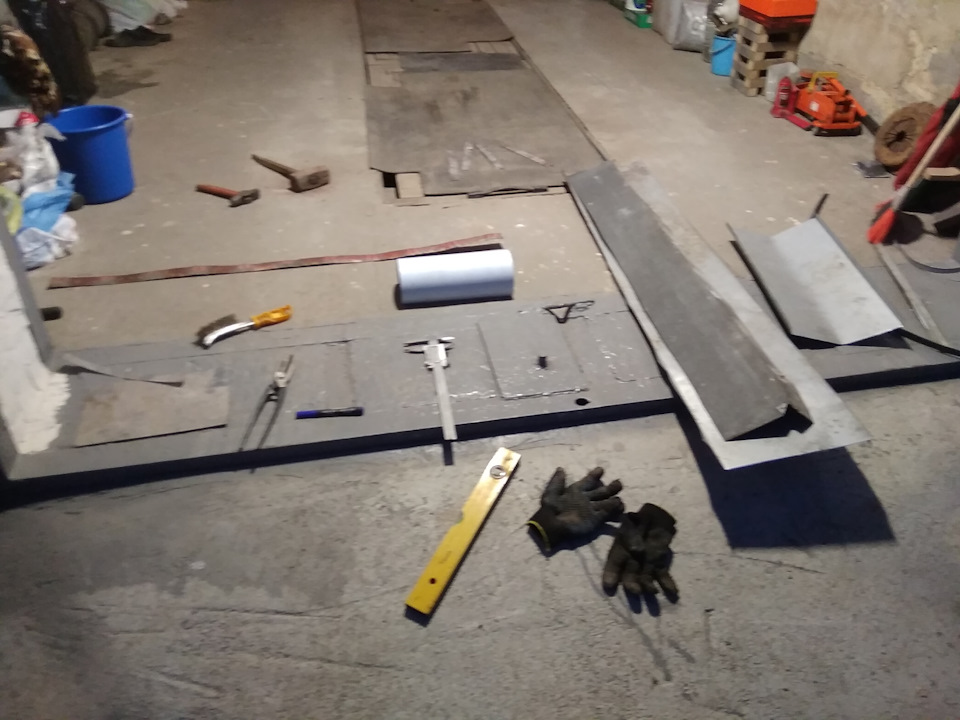

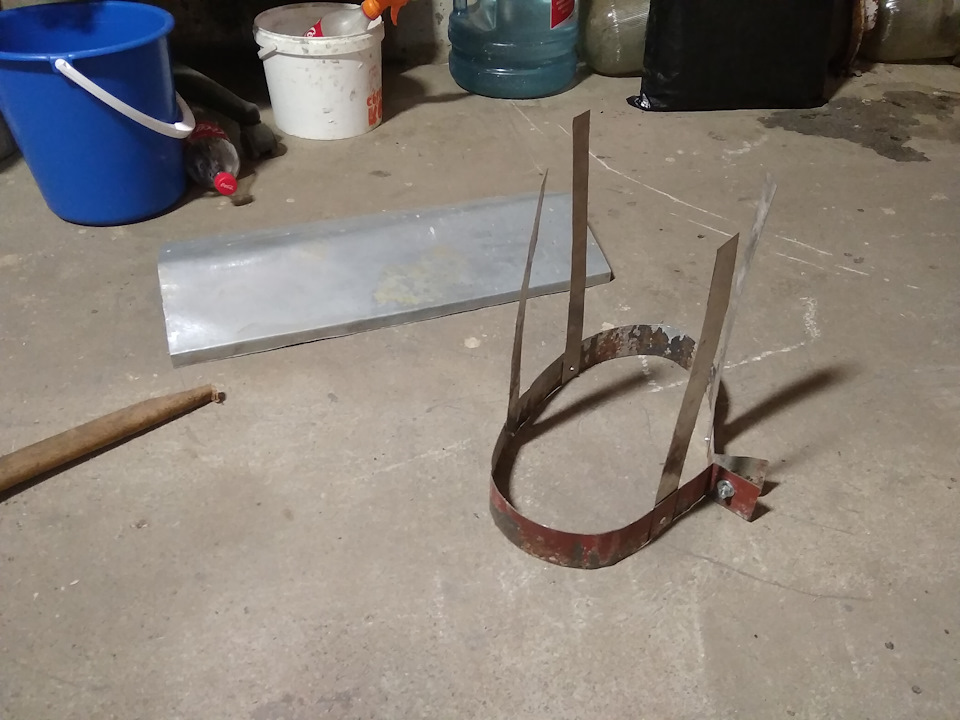

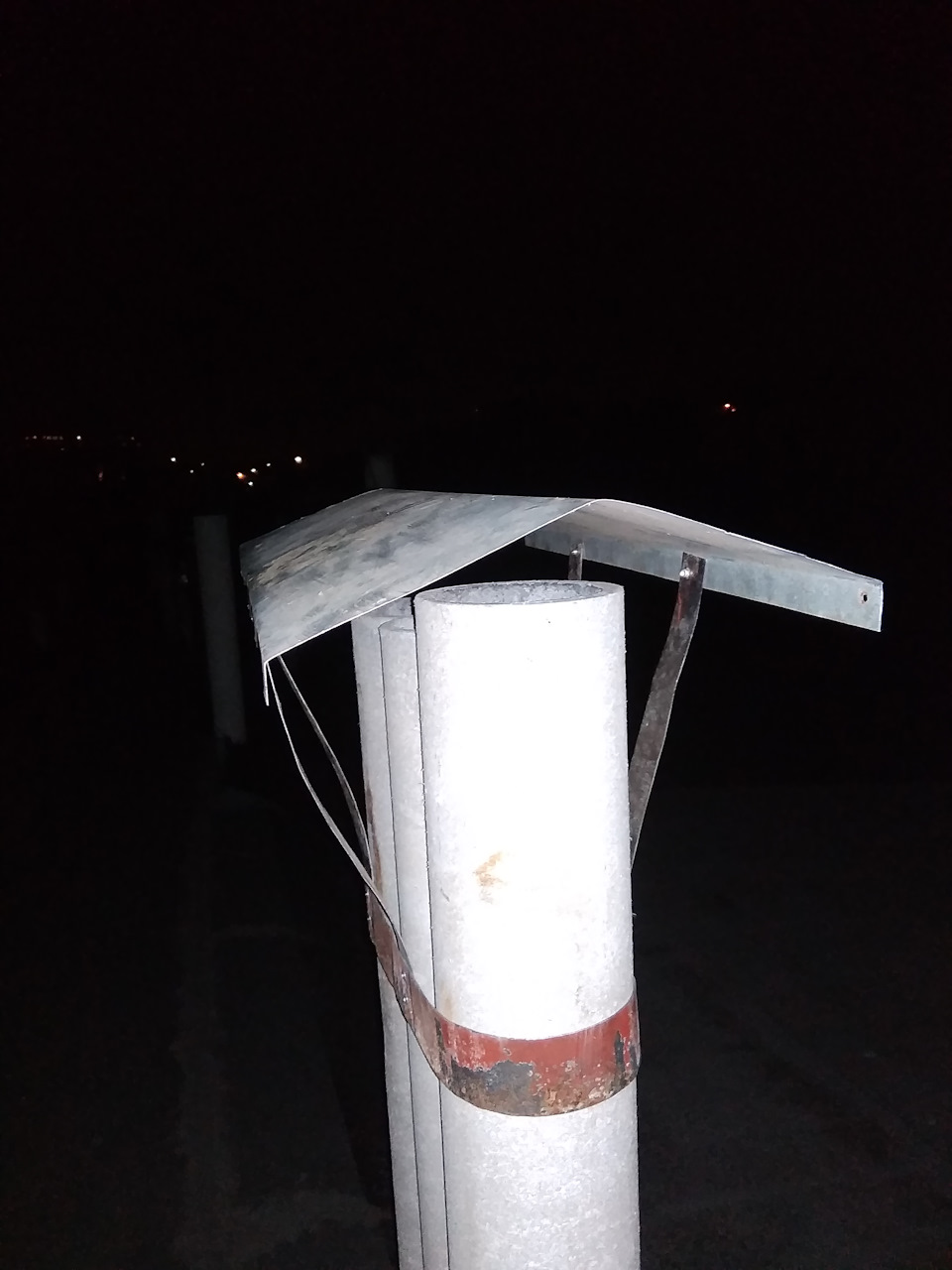

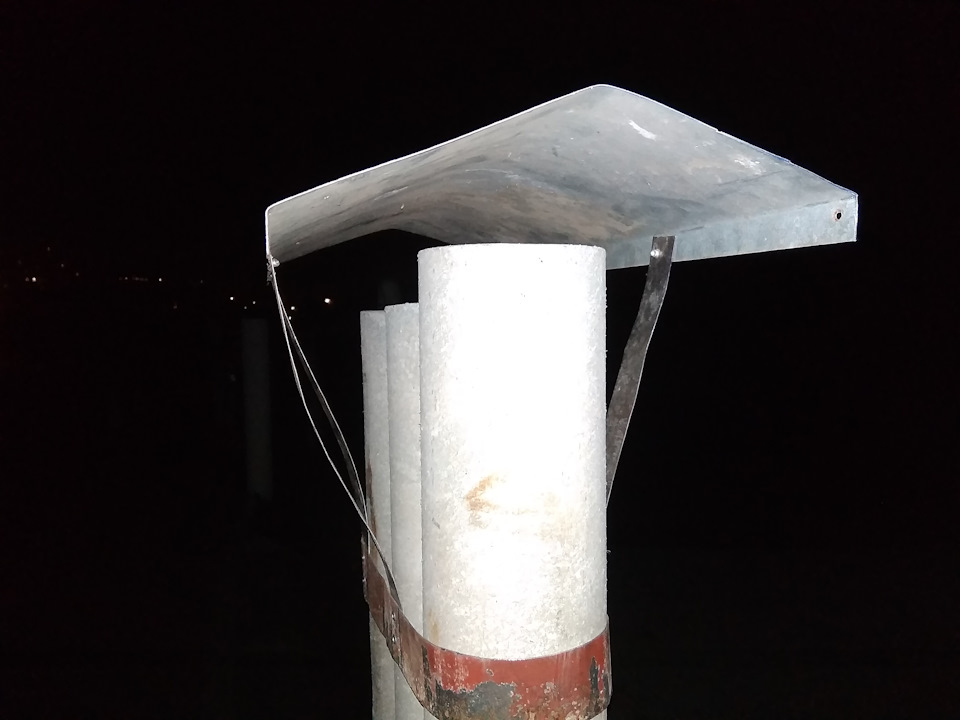

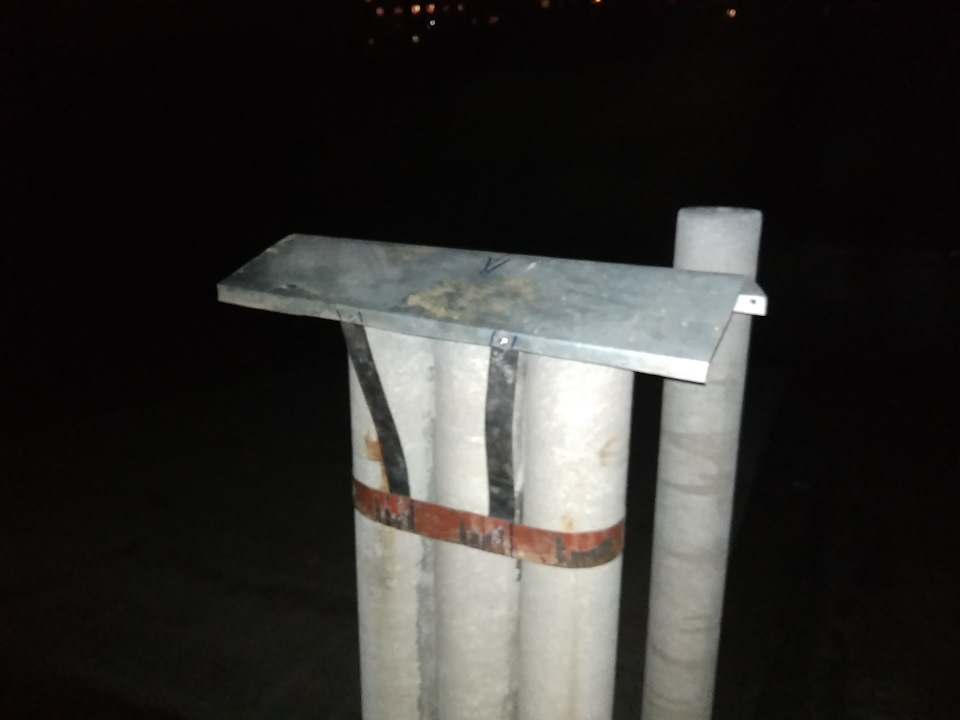

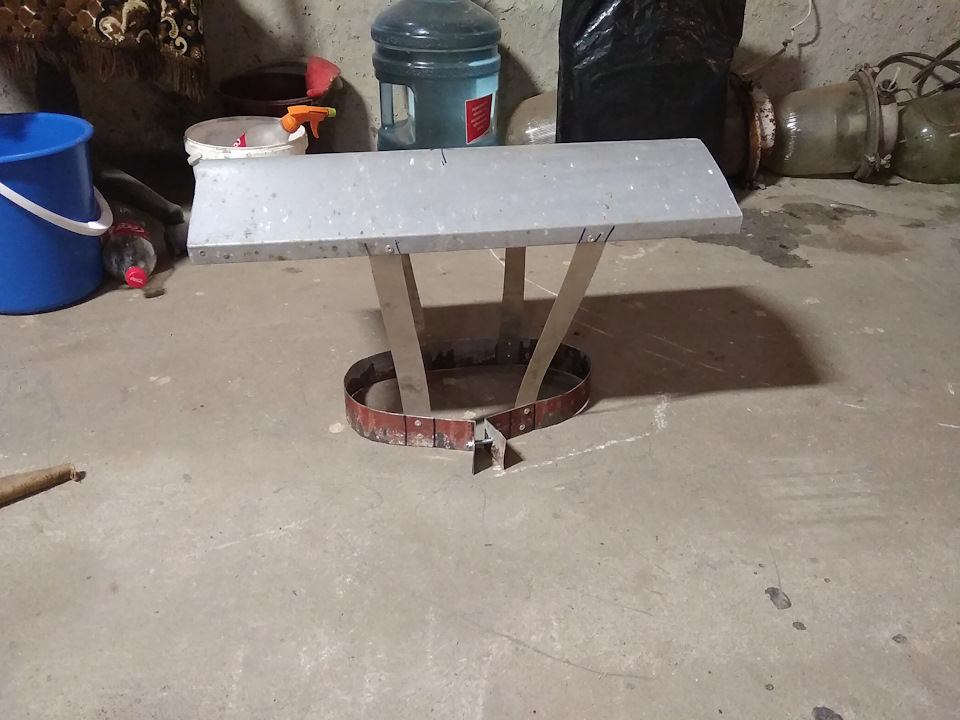

    Доброго дня! Может и не дня) На прошлой неделе в саду нашёл клёпальник, который я искал пару лет, и ведь правильно говорят, хочешь хорошо спрятать-положи на самое видное место). Вчера раздобыл ножницы по металлу, отливы и прочие железки давно лежали в гараже и ждали своего часа. Буквально за часик, с перекурами и с потрещать с соседом по гаражу под пивко, сваял такую вот конструкцию. Делал первый раз, возможны ошибки. Последние фото сняты в темноте на клёпальник.

    Комментарии 20

    По-моему, это фигня. В смысле, что грибок отток «душит». Поставил себе грибок на вытяжку и у меня тяга упала сильно. Не снимал ещё, но судя по тому, что пишут в интернете, лучше поставить дефлектор ЦАГИ) А то, что автор сделал — функцию свою выполняет и ладно)) Это же не сайт «Конкурс красоты»))

    Признаться, не заприметил я изменений в тяге не в сторону улучшения, не в сторону ухудшения. По моему её практически и не было))

    Не видел народ, наверное, какие бывают ещё страшнее)))) лично я ничего отталкивающего в изделии не нахожу… функционально… А остальное — х. с ним!

    Сколько критиков я в шоке, наверно каждый из хейтеров замутит козырек лучше любого завода за 15 минут. Человек сделал вещь которая полностью выполняет свои функции и не колхозно оно сделано, а народу лишь бы заср%ть всё, как всегда

    Не грибок, кусок листа немного согнутого по пьяни!
    Уж пиши правильно

    Своими руками — учиться никогда не поздно! Молодец, на будущее учтешь ошибки и справишь, если они будут.

    Сначала я не понял зачем ему подоконники и даже не увидел их на фото, только потом въехал что он имел ввиду отливы))))

    Сначала я не понял зачем ему подоконники и даже не увидел их на фото, только потом въехал что он имел ввиду отливы))))

    Исправил, благодарю за поправку!

    Не хочу Вас обидеть, но … Такую «порнографию» выкладывать на всеобщее обозрение это слишком.

    Лучше в каком плане? Да и для чего?

    А для чего тогда обгадили то что человек сделал?

    То есть у автора верх совершенства?

    Нет конечно, но свою функцию выполняет и сделано своими руками

    Не хочу Вас обидеть, но … Такую «порнографию» выкладывать на всеобщее обозрение это слишком.

    В чём конкретно заключается порнография? Да, не особо красиво получилось, не покупное всё таки изделие, а собранное своими руками из подручных средств, а точнее хлама. На номинацию «грибок года» я не претендовал. Изделие выполняет своё прямое назначение, и это главное! У нас в ГСК есть проблема, а именно пионеры-имбицилы. Они лазают по крышам гаражей и ломают иногда красивые (покупные) грибки, а страшные самодельные, почему то не трогают. Я бы с удовольствием принял критику, но на обоснованной почве, например на примере подобного изделия, которое вы сами за час-два придумали и изготовили своими руками.

    голоса
    Рейтинг статьи
  • Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
