Монтаж водосточной системы гранд лайн

Водостоки Grand Line: отечественная конкурентоспособная продукция

Эксплуатационные особенности функционирования той или иной системы водостока, как правило, продиктованы местными климатическими условиями. И как, не как отечественному производителю знать все тонкости российского климата. Разрабатывая водостоки Grand Line, специалисты компании с одноименным названием позаботились не только об этом. Продукция, выпускаемая сегодня пятью крупнейшими заводами на территории РФ, ничем не уступает по своей конструкции аналогичным западным образцам, к тому же – универсальна, ее можно устанавливать на кровлях с любой геометрией, и полностью соответствует системе евростандартов международных стандартов EN 612. (Оф.сайт www.grandline.ru.)

Виды водостоков Grand Line

На рынке водостоки Гранд Лайн представлены в трех вариантах:

• двух размерных линейках с круглым сечением;
• системы с прямоугольным сечением.

Такая вариантность конструкций позволяет использовать их в различных сферах строительства, в частности, 125×90 – в малоэтажном, а 150×100, соответственно, в промышленном, а также строительстве объектов гражданского назначения.

Но в любом случае систему для каждого объекта комплектуют индивидуально – это позволяет обеспечить ей максимальную надежность и долговечность.

Помимо различий в типоразмерах, эти аксессуары для кровли различают также по виду покрытия.

Двустороннее полиуретановое покрытие

Водостоки Grand Line изготовлены из холоднокатаной стали горячего оцинкования с нанесением с обеих сторон полиуретана. Такая обработка существенно улучшает эксплуатационные характеристики материала, обеспечивая:

• повышенную стойкость к воздействию ультрафиолета;
• высокая устойчивость к химическим воздействиям, типичным для атмосферы в крупных городах, в частности, к кислотным дождям, азотной, соляной и серной кислот.
• высочайшую стойкость к механическим повреждениям и коррозии;

Кстати, полиуретановое (пурал) по защитным характеристикам превосходит такие распространенные покрытия, как пластизол и полиэстер.

водосточная система Grand Line с полиуретановым покрытием

Двустороннее покрытие пуралом позволяет расширить цветовую гамму. Она не теряет на протяжении десятилетий интенсивности цвета и блеска. Для этой продукции предусмотрена гарантия, причем фирменная письменная, на внешний вид – 10 лет и до 25 – на технические характеристики.

Алюцинковое покрытие

При производстве систем, только типоразмера 125×90 используют также импортную сталь той же толщины – 0,6 мм с покрытием Aluzinc®. Оно имеет достаточно высокие показатели стойкости, которые позволяют защитить сталь в течение всего эксплуатационного периода от воздействия агрессивной среды, от коррозии, потемнения, выцветания и т. д. Нанесенное тонким слоем органическое покрытие Antifinger (Easyfilm S), следов от пальцев на нем не остается, защищает изделие при транспортировке и установке. Гарантия на изделие с покрытием Aluzinc® немного меньше – 7 лет.

Компания предлагает также ряд сопутствующих товаров, с описанием которых можно ознакомиться, перейдя на официальный сайт Гранд Лине — www.grandline.ru.

Преимущества Grand Line

• Увеличенная пропускная способность. Глубина желоба увеличена по сравнению с аналогичными изделиями у других производителей примерно на четверть. Это позволяет противостоять значительным нагрузкам при ливневых осадках, а также и механическим, вызванным сползанием толстого снежного слоя. Благодаря тщательно подобранному соотношению между глубиной желоба и диаметром трубы, водосточная система Grand Line имеет максимально высокую пропускную способность.
• Герметичность. Конструкция соединителя желоба с кольцом позволяет с максимальной точностью фиксировать его на трубе, а наличие резинового уплотнителя обеспечивает герметичность стыка. Замок допускает многократное смыкание и размыкание.
• Большая толщина стали, чем у других водостоков. Такой показатель делает изделие более прочным и долговечным, снижает вероятность повредить их в процессе транспортировки и установки.
• Отсутствие разнооттеночности. Использование высококачественных материалов обеспечивает однородность цвета полиуретанового покрытия на протяжении всего эксплуатационного периода.
• Цветовая гамма. Среди 11 вариантов цветовых решений можно подобрать подходящий к каждой кровле.
• Особая конструкция желоба. Она позволяет заворачивать от верхнего края поток воды в центральную часть дна. Таким образом, водосток Грандлайн исключает попадание воды на отмостку или фасад здания.
• Независимость от климатических условий. Изделие подходит для использования практически в любых регионах, так как имеет достаточно широкий диапазон рабочей температуры: начиная от -60°С и до +120°С.
• Экономичность. Возможность устанавливать по одной воронке на 15 метров карниза, позволяет снизить расходы на колена и трубы.

Монтаж водостока Гранд лайн

Перед установкой изделия необходимо приготовить следующие инструменты: киянку (деревянную или резиновую), ножовку (можно и ножницы по металлу), губцевый инструмент, отвертку, линейку и маркировочный шнур.

Использование «болгарки» может повредить защитное покрытие водосточной системы, из-за чего металл в дальнейшем начнет корродировать.

Монтаж выполняют в определенной последовательности.

Основные правила установки

• Монтаж крюков

• Длинные крюки желоба устанавливаются еще до монтажа материала для кровли – либо на стропила, либо на карнизную доску, обеспечивая системе большую прочность и надежность.
• При установке крюков после завершения устройства кровли используют короткие, они крепятся на лобовую доску.
• И в том, и в другом случае шаг установки – 600-900 мм.
• Чтобы улучшить сток воды в воронки, крюки монтируют с вертикальным смещением.

• Монтаж воронок и заглушек

Количество воронок рассчитывают с учетом одного из условий:

• На желобе в местах, где предполагается их разместить, вырезается V-образное отверстие. Для систем 125х90 ширина составляет 100-110 мм, а для 150х100 – 120-130 мм.
• Между вырезом и верхним краем должно быть по крайней мере 15 мм, а расстояние от торца желоба до воронки – 150 мм.
• Воронку надевают на желоб и завальцованной стороной закрепляют в замке с внешней его стороны, после чего фиксаторы отгибают внутрь него.
• Заглушки должны быть установлены на торцы желоба, несмежные с другими элементами.
• Стыки герметизируют, используя силиконовый герметик, а в случае необходимости и заклепки.
• Соединение уплотняют при помощи резиновой киянки.

• Установка желобов

• Желоб вставляют в крюк. Для этого его внутренний край заводят в фиксатор, а внешний край фиксируют, накидывая пластинчатый фиксатор.

Нижний край располагают на 6 мм выше внутреннего, чтобы предотвратить попадание воды на фасад, особенно во время сильного ливня.

• Затем устанавливают карнизную планку, заводя ее нижней кромкой в желоб, чтобы предохранить лобовую доску от намокания.
• Гидроизоляцию выводят под планкой и обеспечивают тем самым сток воды.
• Для соединения этого элемента используют специальный соединитель встык. Соединитель снабжен резиновой прокладкой, обеспечивающей герметичность, а также компенсирующей температурное расширение.

• Установка труб

• Кронштейны трубы устанавливают с максимальным шагом в метр, но меньше чем два на одну трубу.
• В первую очередь кронштейны крепят непосредственно в местах, где трубы стыкуются между собой или с коленами.
• Длина водосточной трубы должна позволять устанавливать колено стока, не доходя примерно 200 мм до отмостки/земли. Это необходимо для того, чтобы вода не разбрызгивалась.
• Для организованного стока оборудуют ливневую канализацию.

При установке водосточных труб обжим должен смотреть вниз, иначе обязательно образуются протечки.

Порядок монтажа водосточной системы Grand Line

При монтаже систем водостока GrandLine используются следующие инструменты: резиновая или деревянная киянка, пассатижи, ножницы или ножовка по металлу, линейка или рулетка, отвертка, маркировочный шнур.

Внимание! Резка материала не допускается с использованием абразивного круга («болгарка»), так как это приводит к повреждению полимерного покрытия и быстрой коррозии металла.

1. Установка крюков желоба

Крюки для желобов необходимо устанавливать еще до укладки кровли кровельным материалом. Они монтируются в стропила или на карнизную доску (рис. 1а, 1б). Если же кровля уже полностью устроена, то в этом случае необходимо использовать короткие (компактные) крюки, и крепятся они на лобовую доску.

В сравнении с короткими крюками обычные (длинные) крюки обеспечивают большую надежность крепления водосточной системы и его прочность. В любом случае (при использовании и коротких, и длинных крюков) эти крюки монтируются с шагом b = 600-900 мм. Если шаг делать больше, то крепления и вся система могут не выдержать снеговую нагрузку зимой. Количество необходимых крюков можно рассчитать по формуле: n = L / b + 1, где L – расстояние между крайними крюками, b – расстояние между крюками. При подсчете необходимого количества крюков нужно учитывать и дополнительные крюки, которые в обязательном порядке ставятся с обеих сторон в местах стыка желобов и стыка желоба с углами желоба.

Для оптимального стока воды в воронку необходимо монтировать желоба с некоторым уклоном. Рекомендуется делать уклон не менее 5 мм на один погонный метр. Т.е. крюки надо крепить не на одном уровне, а с некоторым горизонтальным смещением. При длине желоба 10 м разница между крайними крюками по высоте будет составлять 5см. Обычно сперва устанавливаются крайние крюки с необходимым вертикальным смещением (рис. 1в). При этом необходимо учитывать горизонтальность крыши, если она сделана под некоторым углом, то нужно будет учитывать этот угол. Т.е. смещение делается не относительно кровли, а относительно уровня горизонта. После установки крайних крюков между ними натягивается маркировочный шнур, по уровню которого устанавливаются и остальные крюки.

Крюки под желоб необходимо крепить таким образом, чтобы верхний наружный край желоба был несколько ниже (не менее 2,5 см) от продления линии уклона крыши.

2. Установка воронок желоба

3. Установка заглушек желоба

4. Установка желобов

Продолжение края металлочерепицы или другого кровельного материала должно свисать над желобом на расстоянии 50 мм. Продолжение линии ската от края желоба должно находиться примерно на расстоянии 40 мм, но поскольку желоб имеет небольшой уклон, то на практике это расстояние может быть различным (от 20 мм в самом начале уклона и до 70 мм в его конце).

Установив желоба, можно монтировать и карнизную планку, которая своей нижней кромкой заходит в желоб. Это обеспечивает защиту лобовой доски от намокания.

5. Установка соединителей желобов и углов

6. Установка водосточных труб и окончательный монтаж водосточной системы

• под саморезы — для деревянных и прочих мягких стен;
• под метизы — для каменных (кирпичных, бетонных) стен.

• соедините колена трубы с трубами водосточными, при необходимости также соединительную трубу,
• прикрепите колено слива,
• выровняйте всю конструкцию,
• затем присоедините получившуюся водосточную систему к воронке,
• отрегулируйте кронштейны и защелкните их замки, надев на хомуты специальные фиксаторы («ласточкин хвост») (рис. 6б).

7. Очистка и последовательный уход

Раз в год необходимо проводить профилактический осмотр водосточной системы, очищать желоба и воронки от скопившихся листьев, веток и прочего мусора для обеспечения нормального водостока.

Монтаж водосточной системы гранд лайн

Вот уж от Вас такого не ожидал, ПЕНЗАТАЙЛ — повиновение инструкциям .

Если монтировать желоба GL по инструкции GL. то потом проблем не оберёшься.

По видеоинструкции глубина желоба 90мм — фактически 60мм (примерно. с учётом наклона переднего края желоба) .

«гидрашка» , выпущеная подобным образом (для слива конденсата в желоб) — при ветре издаёт звон ( бьётся о карнизную планку)

«соединителями» без герметика (по инструкции) лучше не пользоваться.

Источник — личный опыт

Ээээ, СТОП машина! Скажу твоими словами Клямер! Инструкция инструкции рознь.
1. Не надо меня причислять к Гранд Лайну! Даже не смейте! Я незнаю что это такое, что они производят и т.д. Без обид к заводу в Обнинске, но они лично в Пензе вообще не авторитет и никаким боком к авторитетам зачислены не могут. Чтобы им было легче перенести данное оскорбление, могу сообщить, что и Металл Профиль не относится к таковым, но они по сильнее будут во всех вопросах в сравнении с ГЛ. Не будем об этом!
2. В своих пояснительных записках я привожу ссылку на текст инструкции изготовителя Аквасистем! Другого авторитета в России просто быть не может! Без обид к Префе!
3. В этом году начал доусовершенствовать кровельные узлы и дошло до того. что ни одна инструкция завода-изготовителя в России не подходит к моим требованиям! ВО КАК! Я начал дорабатывать узлы самостоятельно! Поэтому (!) я начал прикладывать к ТЕХКАРТАМ узлы, которые должны быть выполнены в строгом соответствии с требованиями! Данные карты делаются для Заказчика (для объекта на котором мы не работаем). Приемку я произвожу исходя из требования ТЕХКАРТ!

Поэтому практического опыта у меня тоже хватает! Я уже как то говорил, что я сделал несколько замечаний Аквасистем по улучшению их элементов! Договорились встретится на Мосбилде и обсудить мои рацпредложения! Это единственный производитель, который стремится к развитию и общается с кровелями! Пусть они копируют европейцев, но другие даже этого не делают! Считаю, что Аквасистем молодцы, т.к. каждый год у них появляются постоянно какие-то новинки!

Монтаж водосточной системы гранд лайн

Для установки водосточной системы потребуются следующие инструменты: деревянная или резиновая киянка, пассатижи, ножовка или ножницы по металлу, отвертка, рулетка (линейка), маркировочный шнур.

Внимание! Не допускается использование абразивного круга (типа «болгарка»), т.к. это может привести к повреждению полимерного покрытия и коррозии металла.

Установка длинных крюков производится на стропила или на карнизную доску до укладки кровельного материала (рис. 1а, 1б). В случае если крюки устанавливаются после полного устройства кровли, необходимо воспользоваться компактными или короткими крюками для крепления на лобовую доску.

Длинные крюки обеспечивают бόльшую надежность и прочность крепления водосточной системы. И те, и другие крюки желоба следует устанавливать с шагом b = 600-900 мм, если шаг будет шире установленных пределов – система может не выдержать снеговой нагрузки зимой.
Количество крюков рассчитывается следующим образом: n = L ÷ b, где L – расстояние между первым и последним крюком, b – расстояние между крюками. При расчете количества крюков необходимо учесть дополнительные крюки, которые обязательно устанавливаются на концах желоба, а также с обеих сторон в местах стыка желобов и стыка желоба с углами желоба.

Для лучшего стока воды по желобу в сторону воронки необходимо обеспечить уклон желоба не менее 5 мм на погонный метр. Для этого крюки устанавливаются с вертикальным смещением, рассчитываемым следующим образом: h = 0,005 х L, где L – расстояние между первым и последним крюком. Таким образом, вертикальное смещение между первым и последним крюком по уклону при максимальной длине желоба 10 м составит 5 см. Следовательно, перед установкой крюки необходимо разметить с учетом вертикального смещения (рис. 1в), затем закрепить первый и последний крюк, после этого натянуть между ними шнур и монтировать по нему остальные крюки. Перед монтажом крюков необходимо убедиться в горизонтальности карниза – если он не строго горизонтален, то следует учесть это при разметке.

При расчете количества воронок следует учитывать, что для обеспечения качественной работы системы одна труба должна принимать воду не более чем со 120 м2 площади проекции ската крыши на горизонт и не более чем с 10 погонных метров желоба.
В случае если суммарный путь протока воды по скатам больше 7 метров, воронки устанавливаются из расчета 1 шт. на 100 м2.

Разметьте предполагаемые места установки воронок и вырежьте в желобе с помощью ножовки либо ножниц по металлу V-образное отверстие шириной 100-110 мм.

Вставьте желоб в крюк. Для этого заведите носик крюка в желоб так, чтобы носик крюка оказался внутри завитка желоба, затем зафиксируйте другой край желоба накидным пластинчатым фиксатором (рис. 4).
При этом внешний край желоба ниже внутреннего на 6 мм в целях предотвращения попадания воды на фасад во время сильных ливней. Продолжение края металлочерепицы или кровельного профнастила должно свисать над желобом на 50 мм. Продолжение линии ската от края желоба должно находиться на расстоянии 40 мм, но так как желоб имеет уклон, на практике это расстояние может быть от 20 мм в начале уклона и до 70 мм в конце.

Выберите длину промежуточной части трубы в соответствии с при- веденной таблицей и рисунком (рис. 6а). Сама водосточная труба должна быть такой длины, чтобы колено стока находилось на расстоянии около 200 мм до земли/отмостки (влагостойкое основание). При большей высоте вода будет разбрызгиваться. Оборудуйте ливневую канализацию для организованного вывода воды. Кронштейны трубы устанавливают на расстоянии не более 2 м друг от друга, но не менее 2 шт. на каждую трубу.

При этом в первую очередь необходимо крепить кронштейнами непосредственно места стыка трубы с коленами и с соединительной трубой.

Рекомендации по установке водосточных систем Grand Line (125×90, 150×100)

Установка крюков крепления для желобов

Как основание для установки крюков используют лобовую доску либо обрешетины. При использовании обрешетин изделия крепят через каждые 0,6-0,9 м, лобовой доски — через каждые 0,5 м.

Рис. 1а

Рис. 1б

Короткие крюки можно устанавливать во время укладки материала кровли или после ее завершения. Для длинных — когда крыша еще не обустроена.

Чтобы рассчитать количество таких элементов, измерьте длину карниза между начальным и последним крюками, а затем разделите его на выбранный шаг установки крюков. Также специалисты компании «Вестмет» напоминают: на стыках желобов, по их краям и на соединениях с углами обязательно крепят крюки.

Чтобы обеспечить ток воды, в сторону воронки выполняют уклон h (от 3 мм на 1 м). Для этого заранее намечают линию, которая соединит верхнюю и нижнюю точку ряда желобов. Вертикальное смещение для крюков показано на рис. 1б. Размечая и выполняя его, дополнительно проконтролируйте, что карниз кровли расположен строго по горизонтали.

Рис. 1 в

Монтаж выполняют так, чтобы при сходе снега, наледи с кровли крюки не сорвало ими. Для этого линию кровельного покрытия продлевают и внешний край первого (самого высокого) крюка размещают на 2 см ниже ее.

Установка воронок

Воронки соединяют линию желобов на карнизе со стояком на фасаде. Их располагают с определенным интервалом:

• для системы размером 125х90 — через каждые 10 м;
• для 150х100 — через каждые 15 м.

Место врезки выбирают так, чтобы оно было удалено от торца желоба на 15 см или более. Также предусматривают отступ в 1,5 см или больше от верхних краев. Для крепления в желобах выполняют отверстия V-образной формы (рис. 2). Ширина отверстия составляет:

• 10-11 см для желобов диаметром 125 мм;
• 12-13 см для желобов 150 мм.

Рис. 2а

Рис. 2б

Резы можно выполнить вручную, для этого используются просечные ножницы либо ножовка. Когда отверстия готовы, воронки надевают, подгоняя под них, крепят. Сторона с фальцем располагается на наружной поверхности желоба в замке. Далее подгибают внутрь фиксаторы, плотно прижимают их (2б).

Крепление желобов

Порядок крепления определяется конструкцией крюка.

Длинный свернутый. Поставляется с внутренним фиксатором, который нужно предварительно отогнуть (рис. 3). Далее желоб вставляется в крюк так, чтобы его край плотно стыковался с основанием фиксатора. Ранее отогнутый фиксатор подгибают, выполняя надежное соединение. Далее загибают внешний фиксатор. При креплении следите, чтобы между поверхностями крюка и желоба не оставалось зазоров, они должны быть плотно, без люфта прижаты друг к другу.

Короткий или крюк-полоса. Для более простого монтажа имеют внутренний гиб, в который заводится край желоба. Когда соединение выполнено, его фиксируют на внешнем гибе до щелчка.

Рис. 3

При установке водосточной системы Гранд Лайн контролируйте, чтобы внешний край первого в ряду желоба был на 2 см ниже линии поверхности ската кровли.

Соединительные и угловые элементы для желобов

Стыки с такими элементами выполняют, оставляя зазор между ними и краем желоба в 3-4 мм. Зазор заполняют силиконовым герметиком, чтобы гарантировать отсутствие протечек.

Прежде, чем устанавливать соединители, отогните их замки под прямым углом. Далее наденьте изделия так, чтобы сторона с фальцем попала на заднюю сторону желоба. Когда соединение выполнено, замок защелкивают, а фиксатор подгибают в исходное положение (рис. 4).

Рис. 4

Рис. 5

Торец желоба может оставаться открытым, если он является начальным или конечным, не соединяется с угловым элементом и т.п. В этом случае устанавливаются заглушки. Стыки с ними дополнительно защищают герметиком (рис. 5).

Водосточный стояк

Водосточные трубы на фасаде крепятся с использованием кронштейнов. При их монтаже инженеры компании «Вестмет» напоминают: крепежи должны быть зафиксированы в несущем материале стены (не в материале декоративной облицовки). Если стены выполнены из камня, крепежные отверстия под метизы просверливают в заранее намеченных точках.

Каждая труба должна быть закреплена минимум в двух местах. Расстояние между креплениями не должно превышать 1,5 м. Сначала устанавливают те кронштейны, на которых будут закреплены участки стыков труб с коленами и друг с другом.

Стояк собирают после того, как будут установлены кронштейны. На фасаде его крепят в собранном виде. При сборке соединяют трубы, колена, если требуется, устанавливают соединительную трубу. Последняя требуется при обходе выступающих элементов фасада, а также при большой ширине кровельного свеса. Длину этого элемента замеряют по месту. Если она составляет до 0,5 м, водосточную трубу длиной 1 м режут на две части.

Стояк должен иметь такую общую длину, чтобы край сливного колена находился в 20 см от уровня отмостки (земли). Если колено будет поднято выше, вытекающая вода будет разбрызгиваться.

После сборки стояка его выравнивают, размещают в кронштейнах, соединяют с воронками на кровельных свесах. Только после этого закрывают замки кронштейнов, надевая на хомуты фиксирующие пряжки.

В таблице приведены расчетные длины соединительной трубы L для водосточных систем, у которых воронка и стояк расположены в одной плоскости. При смещении стояка вбок, длину замеряют по месту.

Инструкция по монтажу металлической водосточной системы Grand Line

Водостоком в идеале должно оборудоваться каждое здание, ведь только он способен обеспечить сбор талых и дождевых вод со скатов крыши с последующим отводом их в землю или систему канализации. С вышеописанной задачей на «отлично» справляется водосточная система Grand Line, полностью соответствующая европейским и международным стандартам качества.

Виды водостоков Гранд Лайн

На сегодняшний день водостоки Гранд Лайн представлены в 4 вариантах:

• 125х90;
• 150х100;
• Rohrfit Meister;
• Optima.

Первые два представлены системами с полукруглым сечением, материалом для изготовления которых выступает холоднокатаная сталь горячего оцинкования. Отличаются они при этом исключительно размерами, что, собственно, и определяет их сферу использования.

Grand Line 125х90 с полукруглым желобом диаметром 12,5 см и водосточной трубой сечением 9 см является оптимальным вариантом для малоэтажного строительства и негабаритных строений. Особенность этой серии − более углубленный в сравнении с аналогичными конструкциями конкурентов желоб, обеспечивающий эффективный отвод воды с кровли при любых погодных условиях.

Серия Grand Line 150х100, наоборот, больше подходит для средних и крупных объектов промышленного и гражданского назначения. Несмотря на внушительные размеры конструкции, допускается использование всего 1 водоприемной воронки на каждые 15 погонных метров желоба.

Rohrfit Meister, в отличие от двух вышеописанных серий, изготавливается из улучшенной модификации ПВХ. Такие пластиковые водостоки полукруглого сечения подходят для небольших по площади частных домов, коттеджей и производственных объектов.

Что же касается серии Optima, то она производится из оцинкованной стали с полимерным покрытием полиэстер, при этом и желоба, и водосточные трубы, имеют прямоугольное сечение.

Особенности производства

Как уже отмечалось, для производства водосточных систем Гранд Лайн, в зависимости от серии, используется холоднокатаная сталь горячего оцинкования, толщиной 0,6 мм, и уникальный по составу высококачественный поливинилхлорид (исключительно для серии Rohrfit Meister).

В качестве покрытия металлических желобов, труб и прочих элементов водостоков Grand Line, используется:

• полиуретан (пурал), который наносится на изделия с двух сторон и обеспечивает повышенную стойкость к УФ-излучению, химическим воздействиям, коррозии и механическим повреждениям;

Полиуретановое покрытие по своим защитным свойствам превосходит покрытия из пластизола и полиэстера.

• Aluzinc − гальваническое вещество с высокими показателями стойкости, которое не подвержено выцветанию и потемнению. Используется исключительно при производстве типоразмера 125х90.

Использование Aluzinc предусматривает дополнительное покрытие водостоков органическим веществом EasyfilmS, за счет которого на поверхности изделий не остаются отпечатки пальцев после прикосновения. Оно также обеспечивает дополнительную механическую защиту и минимизирует вероятность повреждений в процессе транспортирования или монтажа.

Специфика монтажа водостоков Гранд Лайн

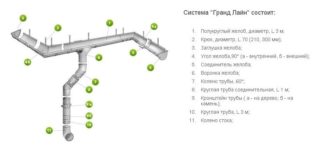

Независимо от серии и типоразмера, в состав всех комплектов водосточных систем Grand Line входят:

• желоба и соединители к ним;
• заглушки для желобов и воронки под них;
• внутренние и внешние углы желоба;
• водосточная труба и тройник под нее;
• кронштейны для желобов и держатели для водосточных труб;
• колено под сток и под трубу.

Монтаж и установка всех вышеперечисленных комплектующих водостока не требует использования специальных герметиков и дополнительного усиления крепежами, из чего следует, что сборка всех узлов крепления должна производиться в строгом соответствии установленным правилам.

Инструкция монтажа предусматривает ряд последовательных этапов:

• Закрепление кронштейнов (крюков) под желоба.
• Установку воронок в подготовленные отверстия на желобах.
• Монтаж торцевых заглушек желобов.
• Монтаж горизонтальных элементов конструкции водостока.
• Фиксацию соединительных и угловых элементов.
• Монтаж водосточной трубы и ее сопутствующих элементов.
• Окончательная сборка и фиксация.

Соблюдение инженерного уклона водосточной системы при монтаже позволяет задать правильное направление попадания талых и дождевых вод со скатов крыши в желоба, не допуская их разбрызгивания по поверхности здания, и способствуя снижению шумового фона работы.

Преимущества водосточных систем Гранд Лайн

Как металлические, так и пластиковые водостоки Гранд Лайн, имеют ряд преимуществ, выгодно выделяющие их на фоне аналогичных конструкций, производимых конкурентами. К числу явных достоинств рассматриваемых водостоков можно отнести:

• Увеличенную пропускную способность желобов и водосточных труб. За счет увеличения глубины желобов примерно на 30% в сравнении с аналогичными изделиями иных производителей, а также тщательно подобранного ее соотношения с диаметром трубы, система отвода талых и дождевых вод с крыши великолепно противостоит значительным нагрузкам, обусловленным ливневыми осадками и сползанием снежного слоя со скатов кровли.
• Простоту монтажа, которую подтверждает вышеизложенная инструкция.
• Герметичность. Конструкцией соединителей желобов предусмотрено наличие специальных колец, позволяющих надежно крепить их на трубе, и резиновых уплотнителей, обеспечивающих герметичность всех стыков. Плюс ко всему, замок рассчитан на многократное закрытие и открытие.
• Прочность и долговечность, обусловленную использованием высококачественных материалов и покрытий, стойких к коррозии.
• Особую конструкцию желоба, позволяющую заворачивать поток воды от верхнего края к центральной части дна, что исключает попадание на фасад и фундамент здания.
• Широкую цветовую гамму, представленную 14 вариантами цветовых решений, которые позволяют подобрать водосток под любую крышу.
• Устойчивость к температурным воздействиям и независимость от климатических условий.

Grand Line подходит для любых регионов, так как диапазон рабочей температуры составляет от -60°С и до +120°С.

• Отсутствие разных оттенков, что гарантирует однородность цвета водостока на протяжении всего периода эксплуатации.
• Современный дизайн.
• Не подверженность элементов водосточной системы засорам.
• Продуманную экономичную конструкцию (в среднем 1 воронка и 1 труба на 15 погонных метров карниза), позволяющую решать поставленные задачи при минимальных затратах.

Водостоки Grand Line − оптимальный вариант для зданий, различных по архитектурному типу и предназначению. Так как их конструкция не отличается особой сложностью, их монтаж вполне может быть проведен своими силами, а вот расчет необходимого количества элементов водостока лучше доверить профессионалам, что позволит избежать лишних трат финансов и материала, а также сбережет драгоценное время.

Описание водосточной системы Гранд Лайн (Grand Line): инструкция по монтажу

Компания Grand Line производит различные виды водостоков которые отличаются размерами и цветом, что позволяет придать зданию законченный внешний вид. Имеет 8 заводов на территории России, производит как металлические водостоки, так и изделия из ПВХ.

Для частных домов применяются системы двух типов: 125х90 и 150х100 мм. Первое значение – диаметр кровельных желобов, а второе – диаметру труб стояка.

Изделия первого типа устанавливаются на дома с крышей стандартной конфигурации, так как при установке на сложной крыше пропускная способность может снижаться до 25 процентов.

В первом случае водостоки можно устанавливать на дома с кровлей площадью до 94 квадратных метров, во втором – лишь с площадью до 70 квадратных метров. Водостоки 150х100 мм используются для домов с кровлей площадью от 130 до 178 квадратных метров.

Водостоки ГрандЛайн производятся с двумя видами защитного покрытия:

• Алюцинк, представляющий собой тонкое гальваническое покрытие, не подверженное коррозии и наносимое с двух сторон.
• Полиуретановое покрытие, которое доступно вы широкой цветовой гамме. Оно устойчиво к появлению царапин и не выгорает на солнце.

Покрытия не разрушаются под действием солей и агрессивных химических веществ, поэтому водостоки могут устанавливаться в приморских районах, а также в районах с загрязненным воздухом.

Пластиковые ПВХ

На пластиковый водосток Гранд Лайн (Grand Line) компания дает письменную гарантию на 30 лет службы и 10 лет на стойкость цвета.

Технические характеристики желоба водосточного:

• Длина, мм — 3000
• Диаметр, мм — 120
• Количество в упаковке, шт. — 10
• Вес упаковки, кг – 13,2

Водоотводная труба длина 3 метра и диаметр 87 мм. Цвета доступны: шоколадный и белый.

Основные элементы:

Optima круглый 125×90 (металлические)

Водосток Optima 125/90 обладает водопропускной способностью на 25% больше, чем у других производителей водосточных систем с полукруглым желобом. Такая производительность обеспечена увеличенной глубиной желоба.

Большая водопропускная способность водостока позволяет собирать осадки с большей поверхности кровли, что приводит к экономии на количестве водосточных труб и сопутствующих элементах.

Параметры системы Оптима круглый 12590:

• геометрия — водосточная система круглого сечени;
• размер желоба – ширина 125 мм;
• размер трубы – диаметр 90 мм;
• материал – оцинкованная сталь с двусторонним и односторонним покрытием полиэстер российского производства;
• доступные цвета- RAL 8017, RAL 8017, RAL 9003, RAL 9003.

Optima прямоугольный

Optima — водосточная система с прямоугольным сечением труб и желобов. Водосточная система Optima производится из оцинкованной стали с полимерным покрытием полиэстер.

Водосточная система Optima отвечает основным требованиям: низкая стоимость, легкий монтаж, удобство и простота в обслуживании прочность и надежность всех элементов. Гарантия на данную водосточную систему — 1 год.

Инструкция по монтажу

Установка водосточной системы происходит в несколько этапов:

1. Подготовительные работы. Перед установкой необходимо подготовить такие инструменты, как киянка, ножницы по металлу, рулетка, маркировочный шнур и пассатижи.
2. Установка крюков желоба. Эти элементы системы должны закрепляться на карнизной доске до того, как произведен монтаж кровельного материала. Если же крепежные элементы закрепляются на готовой крыше, нужно использовать короткие крюки, которые крепятся на торцевой доске. Их количество зависит от площади кровли, поэтому расстояние между ними может составлять от 600 до 900 мм.
3. Закрепление желобов. Для установки этих элементов системы нужно вставить их крюки, заведя внутренний край в фиксатор. После этого нужно закрепить внешний край фиксатором.
4. Закрепление воронок желоба. Перед тем, как закрепить воронки, необходимо порезать отверстия в желобах при помощи ножовки или ножниц по металлу. Расстояние между торцом желоба и воронкой должно быть не менее 15 мм. После того, как воронка надета на водосток, нужно отогнуть фиксаторы водостока внутрь.
5. Установка соединительных и угловых желобов. Чтобы зафиксировать дополнительные элементы системы, нужно использовать резиновые прокладки, которые предотвращают протекания и компенсируют температурное расширение. Фиксация на крюках производится таким же образом, как и при установке основных желобов.
6. Закрепление водосточных труб. Для дома из дерева необходимо использовать саморезы, а для кирпичных и каменных стен применяются метизы, для которых нужно заранее просверлить отверстия. Соединение труб происходит при использовании специальных элементов, а также колен, позволяющих изменить направление водостока.

После прочтения инструкции установить водосточную систему Гранд Лайн (grand line) можно даже не имея опыта проведения таких работ, так как все элементы устанавливаются без использования специализированных строительных инструментов.

Вывод

Водосточные системы эффективно защищают фасад дома от влаги и могут устанавливаться на различные типы строений, не искажая внешний вид. Несмотря на долговечность всех деталей системы нужно производить ежегодный осмотр для выявления повреждений.

Рекомендуем ознакомится с производителями других марок водосточных систем, таких как:

Водосточная система Гранд Лайн: как расчитать размер и правила установки

Содержание статьи:

• Как рассчитать размер водосточной системы Гранд Лайн
• Правила установки водосточной системы
• Достоинства и недостатки водосточной системы Гранд Лайн
• Цена вопроса
• Видео

Водосточная система Гранд Лайн – это воплощение качества и надежности. Она изготавливается по европейским технологиям, поэтому характеризуется высокими показателями долговечности.

Конструктивные элементы производят из горячеоцинкованной кровельной стали, имеющей двустороннее полиуретановое покрытие.

Именно благодаря этому, изделия не подвержены негативному воздействию коррозии, способны прослужить долгий срок.

Они не поддаются влиянию ультрафиолетового излучения и химических агрессивных веществ. На такие изделия производитель дает десятилетнюю гарантию.

Горячеоцинкованная кровельная сталь

Другой вариант покрытия стальных желобов – это технология Aluzinc.

Такая продукция стоит несколько дешевле, но не уступает по своим эксплуатационным характеристикам предыдущему варианту.

Гарантия на эти изделия составляет 7 лет.

Технология Aluzinc Гранд Лайн

Что касается размеров элементов водосточной системы, то вашему вниманию будет предложено два варианта:

водосточная система Grand Line 125×90 – она подходит для установки на небольшие частные и дачные дома, а также коттеджи. Здесь диаметр желоба составляет 125 мм, а водосточной трубы – 90 мм. Этот типоразмер считается наиболее востребованным в малоэтажном строительстве;

Цветовая гамма водосточной системы

Останется выбрать Grand Line водосточную систему. Для того, чтобы принять правильное решение, изначально нужно просчитать ее размер.

Как рассчитать размер водосточной системы Гранд Лайн

Тут вам не потребуется выполнять сложных расчетов.

Достаточно лишь использовать простые формулы и исходные данные: периметр и площадь кровли, ее высоту:

Расчёт размеров водостока Гранд Лайн

• для обустройства водосточной системы в небольших зданиях, где площадь ската кровли не превышает 75 м 2 , можно использовать желоба диаметром 65-120 мм, а водосточные трубы – 55-80 мм;
• для скатов крыш площадью до 100 м 2 рекомендуется использовать желоба диаметром 120-135 мм, а трубы – 80-105 мм;
• для скатов площадью от 100 м 2 лучше использовать желоба диаметром 140-150 мм, а трубы – 100-150 мм.

Таким же способом вычисляется и число водосточных труб, только за основу берется высота дома – от земли до основания крыши.

Число воронок рассчитывается исходя из площади ската крыши – на 75 м 2 должна приходиться одна воронка. Но обязательно на каждом скате должна быть воронка.

Элементы системы водостока Гранд Лайн

Чтобы определить количество крюков, достаточно разделить длину карниза на 60 – шаг установки в см. При этом нужно учитывать, что воронка удерживается крюками с обеих сторон, а отступ от крюка до края крыши не должен быть больше 15 см.

Правила установки водосточной системы

Если вы желаете выполнить монтаж водосточной системы Гранд Лайн самостоятельно, то особых сложностей работа представлять не будет.

Вам лишь потребуется следовать такой пошаговой инструкции:

закрепить крюки на карнизной доске или стропилах с шагом в 60 см и учетом размещения воронки. Также крюки обязательно должны располагаться в местах стыка желобов;

Монтаж крюков с шагом 60 см

Вырез в желобах отверстия для воронок

Установка желоба и воронки системы

Замазать стыки желобов герметиком

Заглушка системы Гранд Лайн

Кронштейны для крепления труб Гранд Лайн

Водосточная труба и слив Гранд Лайн

Достоинства и недостатки водосточной системы Гранд Лайн

Если говорить о преимуществах рассматриваемой нами водосточной системы, то здесь их достаточно много.

Они заключаются в следующем:

• более высокая пропускная способность системы за счет увеличенной глубины желоба;
• срок службы водосточной системы до 25-30 лет;
• прочное и надежное покрытие, защищающее сталь от повреждений;
• сохранность герметичности системы на протяжении всего срока ее службы;
• устойчивость к температурным показателям от -50 до +120 градусов;
• доступная стоимость и простота монтажа.

Недостатки в этом случае сложно увидеть, потому как водосточные системы гранд систем изготавливаются по европейским технологиям, соответствуют всем общепринятым стандартам качества.

Цена вопроса

Сразу отметим, что стоимость водосточной системы будет зависеть от нескольких факторов: вид покрытия, диаметр желобов и труб, цветовое оформление, количество материала, которое требуется купить.

Именно поэтому цену лучше рассчитывать, зная объемы товара, которые следует приобрести.

Но, если говорить о средних показателях цены, то вариант Grand Line® 125×90 обойдется вам примерно в 5000 рублей, а Grand Line® 150×100 – в 5600 рублей.

В разных компаниях стоимость водосточных систем может несколько отличаться, это тоже следует учитывать.

Видео

Похожие записи

Как составляется смета на наружную канализацию

Акт испытания наружной канализации на пролив + образец

Выбор, монтаж и установка пластиковых водоотводных лотков

Как правильно рассчитать водосточную систему: требования и правила

Отправить

Нажимая кнопку «Отправить», вы принимаете условия политики конфиденциальности и даете свое согласие на обработку персональных данных на условиях и для целей, указанных в нём.

Обзор металлической водосточной системы Гранд Лайн

Водостоки Grand Line отечественного производства отличает бюджетная цена при достаточно высоком качестве. Установка благородно выглядит, прочна и долговечна. Она подойдет для любого архитектурного решения и стилистики здания благодаря классическим линиям и широкому диапазону оттенков.

1. Разновидности систем «Гранд Лайн»
2. Преимущества и недостатки установок
3. Особенности конструкции
4. Стоимость водостока

Разновидности систем «Гранд Лайн»

Российские производители предлагают металлические водосточные системы двух типов: «Гранд лайн Премиум» и «Оптима». Выпускаются также пластиковые модели Rohrfit Meister из прочного полимера с округлым типом деталей. Ее отличает повышенная жесткость кронштейнов. Герметичной систему делают особые уплотнители красного цвета.

Линейка «Оптима» представлена в округлом и прямоугольном сечении. Размеры 127х91 и 103х78 мм. Это бюджетный вариант металлического водостока с недорогим полиэстеровым покрытием или даже просто с оцинковкой.

Линейка «Гранд Лайн Премиум» с элементами полукруглого сечения производится в стальном исполнении с разными видами защиты. Это может быть двустороннее полиуретановое покрытие либо гальванический защитный слой Aluzinc. Выпускается два типа таких систем разного размерного ряда.

Вариант 125×90 мм подойдет для небольшого загородного дома. Устройства этой серии недороги, прочны и надежны. Несмотря на небольшое сечение трубы, вода уходит быстро за счет увеличенной длины желоба.

Вариант 150×100 мм обеспечит отвод талой воды и осадков даже от большого коттеджа с широкой кровлей. Подойдет для строений индустриального назначения. Устройство экономично: хватает одной воронки на 150 см желоба.

Преимущества и недостатки установок

Водосточные устройства «Гранд Лайн» имеют много достоинств:

• высокую пропускную способность;
• повышенную прочность и стойкость к деформации благодаря оцинкованной стали толщиной 0,6 мм;
• устойчивость к перепадам температур, воздействию ультрафиолета и химреактивов;
• антикоррозийные качества любого типа покрытия.

В зависимости от разновидности систем можно подобрать один из шести оттенков устройства. Это позволит идеально сочетать его с элементами здания в любом стиле.

Конструкция отвечает европейским нормам EN612. Производитель дает письменную гарантию на 30 лет эксплуатации. Также он гарантирует, что водосток не потеряет яркости цвета в продолжение 10 лет.

Монтировать конструкцию возможно даже при 10-градусном морозе. Диапазон температур, при которых сохраняются технико-эксплуатационные качества системы — от минус 60 до плюс 120 градусов.

При выборе конструкции с полимерным покрытием владелец частного дома может не бояться агрессивного воздействия окружающей среды. Гальванический защитный слой Aluzinc даже превосходит пластик по антикоррозийным и прочностным качествам. Элементы с покрытием Aluzinc имеют природный стальной блеск и оригинальный узор, что способствует применению такого типа водостока для дизайнерских решений.

Из недостатков конструкции на стальной основе можно отметить лишь звук падающей воды, как при сильном дожде о крышу. Пластик не такой ударопрочный, как металл.

Особенности конструкции

Устройство разработано с учетом российского климата, его можно устанавливать в любом регионе страны. Желобная часть конструкции углублена на четверть по сравнению с аналогами, что соразмерно усиливает пропускные способности.

Основными деталями конструкции являются:

• желоба, фиксируемые крюками;
• воронки для слива осадков с желоба в трубу;
• заглушки для герметизации желобных торцов;
• соединяющие уголки и колена;
• сливные трубы;
• доборные элементы и аксессуары.

Если необходимо уменьшить желоб или трубу, делать это нужно ножовкой либо ножницами по металлу. При использовании болгарки есть риск повредить защитное покрытие.

Монтаж водосливной конструкции несложен. Важно при выборе деталей системы учесть, уложен ли кровельный материал на крышу. Если да — нужно использовать длинные крючья. Они крепятся к обрешеточным элементам, стропилам. Если крыша уже покрыта, потребуются держатели покороче. Их прикрепляют к лобовой доске.

Дальнейшая пошаговая инструкция установки системы:

1. Рассчитайте число воронок в зависимости от площади крыши. Одна такая деталь с трубой может обслужить 120 «квадратов».
2. В планируемых точках монтажа воронок сделайте в желобных отрезках V-образные вырезы шириной примерно 10 см.
3. Присоедините воронку, закрепив загнутым участком на внешнюю желобную часть. Загните фиксирующие «лепестки» внутрь желоба.
4. На желобные торцы поставьте заглушки. Соединения замажьте силиконовым герметиком. Ту часть, что плотно загнута на внутренний участок желоба, укрепите саморезом.

Кромка кровли должна нависать над желобом на 5 см. Продолжение линии ската от желобного края находится на расстоянии приблизительно 40 мм. На практике такое расстояние бывает разным — от 20 мм в начале и до 70 мм в конце — из-за расположения желоба под небольшим уклоном.

Трубное колено должно располагаться на расстоянии около 20 см от поверхности, иначе брызги воды будут заливать цокольную часть здания. Чтобы стоки уходили быстрее, рекомендуется организовать отдельную ливневую канализационную систему.

Стоимость водостока

Стоимость рассчитывается в зависимости от модели и конструктивных характеристик водостока: материала, толщины, вида защитного слоя.

Цена пластиковых конструкций и моделей «Оптима» водосточной системы «Гранд Лайн» – от 90 рублей за погонный метр. Стоимость погонного метра конструкций линейки «Премиум» – от 190 рублей.

Если приобретать детали по отдельности, желоб длиной три метра будет стоить около 770 рублей, крюки и заглушки в районе 150 рублей, трехметровая труба – 1000 рублей, воронки и коленца – 320 рублей. Комплект «Премиум» на большой дом обойдется примерно в 16000 рублей. «Оптима» на маленький» – около 6000 рублей.

Установка водостока позволяет своевременно удалять дождевые и талые воды, которые способны разрушить основу, фасад и крышу здания. Система «Гранд Лайн» подойдет для этих целей благодаря хорошей пропускаемости, долговечности и невысокой цене.
