Обогрев кровли и водостоков антиобледенительные системы

Обогрев кровли и водостоков

Одной из основных проблем эксплуатации кровель в зимний период является обледенение водосточной системы — труб и желобов,а также других элементов кровли.

Деформируясь и разрушаясь под тяжестью снежно-ледяных масс в холодное время года, они ставят службы эксплуатаций перед необходимостью частого ремонта водостока, испорченных фасадов и навесных инженерных коммуникаций. Оптимальным и по сути единственным лекарством проблем зимней эксплуатации кровли и водостоков является система обогрева элементов кровли «Теплоскат», предназначенная для обеспечения стока талых вод с крыши и препятствования образованию ледяных наростов.

Назначение

Система обогрева крыши и водостоков предназначена для установки на элементах кровли здания, в водосточной системе (лотки, трубы), в местах возможного скопления снега и образования наледи и сосулек. Обогрев защищает кровлю от протечек, водостоки от деформации и поломки, а также обеспечивает безопасность людей и автомобилей от возможного падения сосулек и снежных/ ледяных масс.

Задача

Задача системы антиобледенения и обогрева заключается в том, чтобы обеспечить беспрепятственный отвод образовывающейся талой воды с поверхности крыши по водосточной системе до полного увода воды с кровли и водостоков. Антиобледенительная система кровли избавляет от механической чистки снега и льда, которая часто приводит к повреждению покрытия и водостока, и протечкам.

Насколько эффективным будет в итоге обогрев крыши, зависит от профессионализма проектировщиков и монтажников. При расчете и прокладке обогрева крыши необходимо учитывать конструктивные особенности кровли, ее уклон, материал покрытия, наличие архитектурных элементов, способствующих накоплению и задерживанию на кровле масс снега. Неквалифицированный персонал, отсутствие опыта в производстве подобных работ могут привести к тому, что кабельная система обогрева водостоков будет работать неэффективно. Более того, неправильный расчет потоков талых вод или температурных нагрузок от теплового оборудования через кровлю (примером может служить большое тепловыделение от производственных линий и станков в цехах или установка теплового оборудования на чердаках и мансардах), может не уменьшить количество сосулек, а напротив увеличить его!

Основной компонент системы — нагревательные кабели. Уложенные в водостоке, они обеспечивают канал для стока талой воды и предотвращают ее закупоривание.

Для обогрева кровли используются два типа нагревательного кабеля — резистивные или постоянной мощности, и саморегулирующиеся.

Нагревательный кабель постоянной мощности имеет постоянное неизменное сопротивление по всей длине. Длина секций из данных кабелей фиксирована, поэтому при подборе необходимой секции с определенной длиной необходимо строго следовать техническим параметрам.

Саморегулирующийся нагревательный кабель обеспечивает оптимальное решение задач по обогреву кровли и водостоков в большинстве случаев. Особенность данного типа заключается в том, что они сами меняют свое тепловыделение в зависимости от окружающих условий и температуры. Это не дает кабелю перегреваться и выходить из строя, что обеспечивает высокую безопасность и надежность системы. Они легко нарезаются секциями произвольной длины (до нескольких десятков метров) непосредственно на объекте, что делает их удобными в применении. Плоское сечение обеспечивает хороший контакт с подогреваемой поверхностью, уменьшая рассеивание тепла в окружающую среду.

Методы борьбы с наледью

Скатные кровли

Главным принципом при определении областей укладки нагревательного кабеля является обеспечение стока талых вод со всех элементов кровли, для чего необходимо проложить в желобах, водосточных трубах, ендовах — местах наиболее вероятного образования наледи. Если водосточные трубы расположены ярусно, не одной длиной, обогревать необходимо каждый отрезок трубы и участок тока талой воды между смежными трубами. Общая длина кабеля для обогрева кровли определяется суммарным количеством составных элементов крыши, которые необходимо обогревать.

Если скат крыши достаточно крутой и есть вероятность лавинообразного схода снега и льда, то необходимо устанавливать систему снегозадержания (рис. 1). В этом случае есть смысл проложить провод змейкой между кромкой кровли и снегозадержателем. Высота змейки зависит от расположения снегозадерживающих элементов или материала покрытия кровли, но обычно составляет

Если вероятности лавинообразного схода снега нет или под обогреваемым участком нет пешеходных дорожек/ зон стоянки автомобилей/ нижерасположенных козырьков и кровель, то можно ограничиться обогревом желобов и водостоков. В зависимости от диаметра и длины водосточных труб, ширины желобов выбирается мощность греющего кабеля и его количество на метр погонный водосточной системы.

В случаях, когда на здании отсутствует организованная система водослива, в зависимости от высоты здания, уклона кровли специалисты принимают решение о способе подогрева опасных с точки зрения накопления снега участков. При небольшой высоте здания, в зависимости от типа кровельного покрытия, для устранения снега и сосулек можно обогревать капельник или край кровли по типу «змейки». На высотных административных зданиях или жилых домах, в случае отсутствия водосточной системы, обогрев края кровли или капельника может привести к тому, что талая вода частично попадет на фасад здания и замерзнет на нем. По мере намерзания на фасаде массы льда вместе с облицовкой фасада падают на тротуары и проезжую часть. Безусловно, это небезопасно для пешеходов и автомобилей. В таких случаях специалисты рекомендуют сначала установить организованную систему водослива, отводящую талую воду со всех участков кровли до земли, и затем обогреть ее электрическим кабелем.

Чем обогреть крышу? Системы антиобледенения для загородного дома

На правах рекламы

Ледяная корка, свисающие с крыши сосульки – проблемы, с которыми домовладельцы и коммунальщики борются каждую зиму. Тяжелый и хрупкий лед в любой момент может отколоться и упасть с высоты, нанести вред здоровью оказавшихся рядом людей, испортить припаркованные машины – в холодное время года такое случается нередко. Кроме того, ошибки, допущенные в процессе строительства кровли, могут привести к возникновению протечек и последующему образованию плесени.

Конечно, лучше всего сразу делать кровлю так, чтобы не происходило подобной напасти, но, к сожалению, часто бывает, что люди покупают уже готовые дома, где крыша сделана с нарушениями, и единственное решение – это полностью переделывать ее. Но, далеко не всегда это под силу жильцам, как по экономическим причинам, так и по бытовым – ведь в этом случае из дома придется выезжать на несколько недель, как минимум.

Наиболее эффективное и современное решение – установка системы электрообогрева кровли. Благодаря нагревательным элементам, на крыше не образуется наледь. Больше никаких чисток крыш от наледи и сбивания сосулек лопатой!

Для систем обогрева кровли используются два типа нагревательного кабеля – кабели постоянной мощности и саморегулирующиеся. В чем их отличие? Нагревательный кабель постоянной мощности имеет неизменное сопротивление по всей длине. Длина секций кабеля фиксирована, поэтому при подборе необходимой секции с определенной длиной необходимо строго следовать техническим параметрам.

Саморегулирующийся нагревательный кабель легко нарезается секциями произвольной длины (до нескольких десятков метров) непосредственно на объекте, благодаря этому они удобны в монтаже. Саморегулирующиеся кабели сами меняют свое тепловыделение в зависимости от окружающих условий и температуры. Это не дает кабелю перегреваться и выходить из строя, что обеспечивает высокую безопасность и надежность системы. А плоское сечение обеспечивает хороший контакт с подогреваемой поверхностью, уменьшая рассеивание тепла в окружающую среду. Таким образом, саморегулирующийся нагревательный кабель в большинстве случаев обеспечивает оптимальное решение задач по обогреву кровли и водостоков.

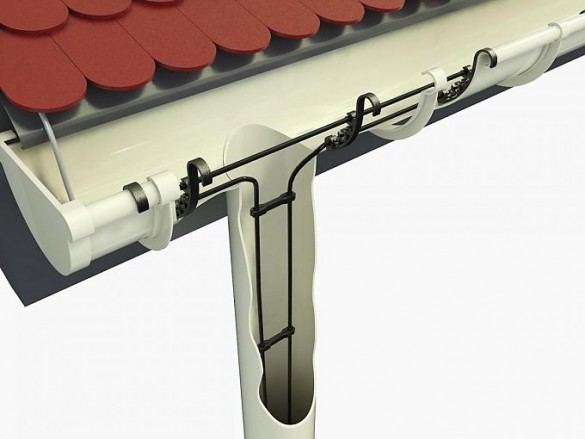

Как происходит монтаж системы? С помощью крепежных элементов кабель крепится к кровле. Далее нагревательная часть присоединяется к распределительным коробкам и с помощью силовой и контрольной линии подключается к шкафу управления, который выполняет функции автоматического регулирования и защиты системы обогрева.

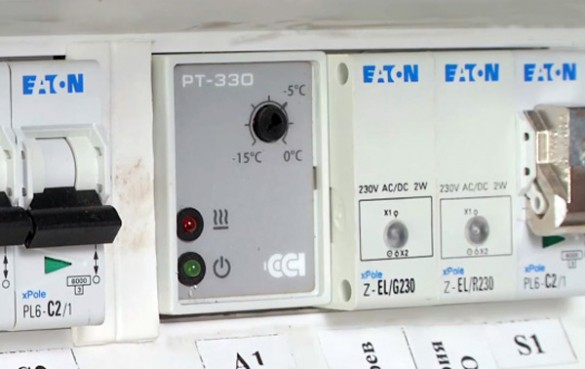

Регулятор температуры настроен на заданный диапазон температур (обычно от -15 до +5 – именно в этом диапазоне происходит образование наледи. При этом существует индивидуальная настройка и перевод в «ручной» режим управления). Затраты на электроэнергию при таком подходе не ударят по семейному бюджету: система эксплуатируется не весь сезон, а лишь в течение 1,5-2 месяцев – не постоянно, а только в периоды возможного образования наледи.

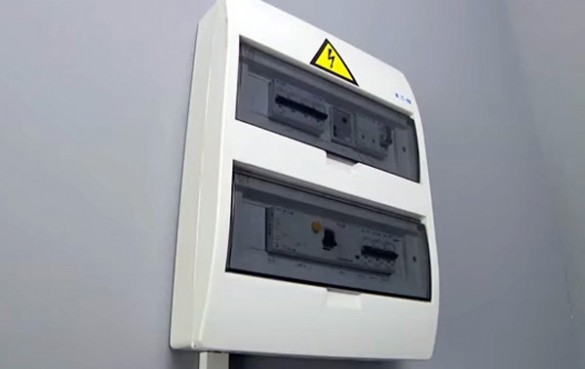

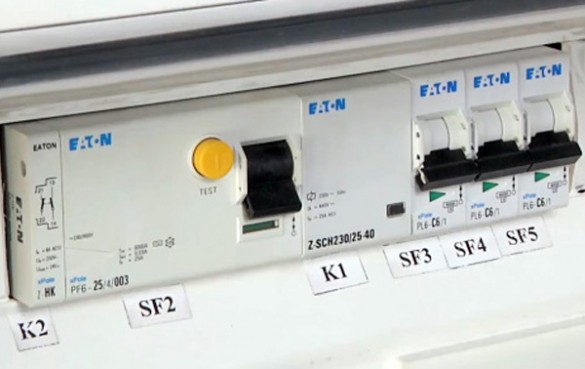

Шкаф управления, построенный на оборудовании компании Eaton, обеспечивает защиту от большинства опасностей, связанных с электричеством: автоматические выключатели защищают от перегрузок и коротких замыканий в цепи, УЗО защищает человека от поражения электрическим током. Эксперты Eaton также рекомендуют для обеспечения полной защиты использовать устройство защиты от дуговых пробоев (УВДТ) – Eaton AFDD+.

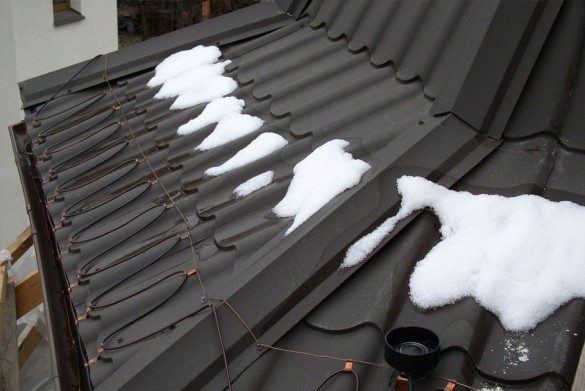

В зависимости от зон вероятного образования наледи, нагревательные секции могут располагаться в сливных желобах и подвесных лотках, ендовах, на капельнике, кровле, сливных трубах, дренажных лотках. Правильно смонтированная система обогрева крыши позволит избежать повреждения водосточной системы и кровли из-за наледи и, как следствие, временных и финансовых затрат на ремонт. Кроме того, система обогрева может исправить конструктивные ошибки при строительстве дома– например, при плохой изоляции кровли (подробнее об этом — в нашем видео).

Компания АльянсТехИнжиниринг осуществляет монтаж и наладку систем электрообогрева «под ключ». Установить ее можно как на уже эксплуатируемую кровлю, так и на новое здание на финальном этапе строительных работ. Для обеспечения нормальной работы системы специалисты проводят ее обслуживание перед началом отопительного сезона: проверяют клеммные и винтовые соединения, работоспособность УЗО. Немаловажна и своевременная очистка кровли от мусора и грязи, чтобы предотвратить выход кабеля из строя. Особое внимание специалисты АльянсТехИнжиниринг уделяют противопожарной безопасности и качеству оборудования, поэтому сотрудничают только с проверенными производителями. Такими, как Eaton – компанией с более чем столетним опытом в области предоставления решений для эффективного управления энергией. Решения Eaton – автоматические выключатели, устройства защитного отключения, пластиковые щиты – помогают предотвратить угрозу возгорания и поражения током. Вся продукция имеет сертификат международного стандарта и полностью сертифицирована в Российской Федерации. Поставка оборудования осуществляется со склада и на заказ в минимальные сроки. А квалифицированные специалисты предоставят любую консультацию по техническим характеристикам предложенной продукции и её использованию.

Среди проектов, выполненных специалистами компании АльянсТехИнжиниринг – монтаж системы электрообогрева кровли на комплексе отдыха «Завидово» при Министерстве иностранных дел Российской Федерации – одного из престижных мест отдыха в Подмосковье; обогрев кровель к Олимпиаде-2014 «Комплекс для проведения соревнований по лыжным гонкам и биатлону, горная олимпийская деревняв г.Сочи»; обогрев кровли здания Главного управления ЦБ РФ по Тверской области и Полиграфкомбината детской литературы – крупнейшего предприятия книжной полиграфии России, и другие объекты.

Помимо антиобледенительных систем для кровель, компания предлагает системы для предотвращения образования наледи на ступенях, тротуарах и пандусах, более 8 наименований тёплых полов, системы для обогрева трубопроводов и многое другое.

Обогрев кровли

Обогрев кровли в современных условиях является таким же необходимым инженерным решением, как и вентиляция, канализация и водопровод. Антиобледенительная система предотвратит разрушение водостоков, повреждение кровли, а также защитит от протечки талой воды в дом.

В отсутствии идеальной теплоизоляции кровли, тепло из подкровельного пространства выходит на поверхность крыши, вследствии чего лежащий на поверхности снег преобразуется в талую воду. Попадая на холодный участок кровли или желоба, талая вода превращается в лед. Со временем накапливаясь, образуются сосульки либо наледь, что ведет к повреждению водосточной системы, поверхности кровли и образованию протечек.

Обогрев кровли в фотографиях

Почему просто сбросить снег – не вариант?

Механическая очистка от снега обычно подразумевает таджиков с лопатами, последствия работы которых еще более разрушительны, чем отсутствие обогрева кровли. Также возникает необходимость вывоза снега. При этом методе люди находятся на скользкой крыше рискуя своим здоровьем, а очистка навесных желобов ото льда становится практически невыполнимой.

Единственный плюс этого метода – дешевизна, которая впоследствии приведет к расходам на ремонт кровли.

Что мы предлагаем?

Наш инженерный центр предлагает монтаж (под ключ) системы обогрева кровли, выполненная профессионалами с опытом работы с 1997 года и имеющих сертификаты от производителя греющего кабеля nVent (Raychem США). Наши специалисты оснащены только профессиональным оборудованием: лестницы, строительные фены, тепловизоры, лазерные рулетки и тд.

Состав системы обогрева кровли и принцип работы

1. Нагревательные элементы

Главным компонентом в системе обогрева является нагревательный элемент, который формирует большую часть ее стоимости.

Самым дешевым нагревательным элементом является резистивный кабель, единственным достоинством которого является цена. Принцип работы схож с электрическим нагревателем: по проводнику протекает ток, выделяющий тепло.

При этом имеется ряд существенных недостатков:

  • При пересечении резистивных кабелей друг с другом, они перегорают
  • При нахождении в желобах с листвой и грязью, они перегорают
  • Длину резистивного кабеля нельзя менять при монтаже, так как он используется только фиксированными длинами
  • Резистивного кабеля нужно в три раза больше, чем саморегулируемого
  • Низкая энергоэффективность

За все время работы нашего инженерного центра, нами не было смонтировано ни одного метра резистивного греющего кабеля, так как самое главное для нашей компании – это надежность, качество и долговечность нагревательных элементов и других компонентов системы обогрева кровли, а этого можно добиться только используя саморегулируемый греющий кабель производства Raychem.

Принцип саморегуляции заключается в изменении мощности кабеля в зависимости от температуры окружающей среды, обеспечивая этим высокую энергоэффективость системы обогрева кровли. При попадании талой воды на нагревательный кабель, он начинает вырабатывать свою максимальную мощность, а после отвода воды – он переходит в состояние ожидания, уменьшая мощность в два раза. Только качественные нагревательные элементы могут предоставить такой широкий диапазон изменения мощности и кабели фирмы Raychem предоставляют его благодаря использованной в них греющей матрицы из радиционно сшитого материала. При использовании этой матрицы, удается уменьшить эффект старения (потери мощности) греющего кабеля до 10-15 % за 10 лет, в отличии от дешевых саморегулиремых кабелей, в которых отсутствует диапазон изменения мощности и эффект старения доходит до 30 % в год.

Читать еще:  Как крепить дымоход к стене

Обогрев кровли

Наша компания выполняет весь комплекс работ «под ключ» по монтажу кабельных систем обогрева кровли. Специалисты выезжают на место, определяют необходимые обогреваемые зоны, составляют проект, который включает все нужные схемы и расчеты, спецификацию требуемого оборудования и смету. Проект согласовывается с заказчиком и, при необходимости, с контролирующими организациями. После окончания монтажа специалисты выполняют контрольно-измерительные операции, настройку и сдачу объекта заказчику.

Наши преимущества

Обогрев крыши, свесов и системы сливов позволяет избежать образования наледи и скопления снега. Мы используем саморегулирующие кабели от лучших производителей, таких как Raychem, ССТ и другие. Их применение гарантирует быстрый и эффективный обогрев всей кровельной системы.

Следует помнить, что система электрообогрева — это инженерное сооружение, которое требует создания проекта.
Такого рода проекты должны разрабатываться с участием профессионалов.

Обогрев кровли — наши работы:

водометы и водометные
окна в парапетах

водосборные лотки
(водосборные желоба)

водосточные трубы и
воронки

Состав системы обогрева кровли

    Греющая часть, состоящая из нагревающих кабельных секций. Осуществляет процесс снеготаяния и обеспечивает полное удаление осадков. Распределительная электросеть
    Служит для подачи питания на нагревающие кабельные секции и датчики в системе управления. В ее схему входят силовые и информационные кабели, которые подходят для работы на крышах, а также распределительные коробки и элементы крепежа. Система управления
    Включает в себя шкаф управления, датчики температуры и осадков, специальные терморегуляторы, защитную и пускорегулирующую аппаратуру.

Этапы проектирования системы обогрева

  1. Предоставление Заказчиком чертежей кровли.
  2. Осмотр объекта, измерение необходимых фрагментов обогреваемых участков, фотосъемка.
  3. Выявление потенциально опасных для возникновения наледи и скопления снега участков кровли в зависимости от конструкции крыши.
  4. Расчет удельной мощности обогрева, определение необходимого количества ниток и типа обогревающего кабеля.
  5. Определение требуемого количества нагревательного кабеля и расчет общей мощности системы.
  6. Расчет количества нагревательных секций и составление схемы раскладки.
  7. Выбор элементов крепежа.
  8. Составление полного коммерческого предложения.
  9. Подготовка проектной документации, в случае, если это предусмотрено договором.

Система антиобледенения, над которой работали проектные организации по обогреву кровли, практически полностью избавляет от необходимости обслуживания водосточных труб и кровли в зимний период.

В процессе проектирования системы обязательно учитываются:

    тип крыши (теплая или холодная); климатическая зона; вид водосточных желобов (они могут быть подвесными или по кровле); конструкция капельника; материал желобов и водосточных труб.

Обогрев холодной и теплой кровли

В зависимости от качества теплоизоляции различают два вида крыш: холодные и теплые.

Под холодной крышей понимают кровлю в доме с хорошей теплоизоляцией. Температура в чердачном помещении такого дома близка к температуре наружного воздуха. На таких крышах во время оттепели образуются сосульки. Чтобы предотвратить их появление и защитить водостоки от обледенения, достаточно установить только в трубах и водосточных желобах греющий кабель с удельным тепловыделением 30–50 Вт/м.

Теплая крыша — это кровля с плохой теплоизоляцией помещений. На поверхности такой крыши под действием тепла, проникающего из помещения, снег тает. Образующаяся при таянии вода, попадая в холодные водосточные трубы и желоба, замерзает, превращаясь в лед. По краю таких крыш рекомендуется устанавливать дополнительный кабель для обогрева. Греющий кабель также устанавливается на пологих и плоских крышах и при значительной снеговой нагрузке в местах, где конструкцией кровли предусмотрено наличие желоба на крыше.

Современный кабельный обогрев кровли с применением саморегулирующихся нагревательных кабелей — это гарантия вашей безопасности и отличный способ экономии средств.

Монтаж обогрева кровли, желобов и водостоков

В зимний период при отсутствии надлежащего ухода кровли представляют серьёзную угрозу для окружающих. Чистка крыш от снега решает эту проблему на короткое время – до следующего снегопада. Зато монтаж системы обогрева кровли и водостоков полностью снимает эти риски. Система обогрева крыши выполняет такие функции, как:

  • защита кровли от обледенения;
  • снижение снеговой нагрузки;
  • защита уязвимых участков кровельного покрытия от повреждений;
  • предотвращение образования наледей и сосулек;
  • предохранение водосточных труб, воронок, желобов от замерзания.

Стоимость работ по монтажу систем обогрева кровли и водостоков достаточно высока, зато они на много лет вперёд избавят вас от регулярных расходов на очистку крыш. Кроме того, вы существенно снизите затраты на ремонт кровельных покрытий.

Обогрев кровли: схема расположения кабелей

Основу системы антиобледенения составляют резистивные или саморегулирующиеся нагревательные кабели. Они располагаются в следующих частях кровли:

  • по кромке кровельного покрытия по всему его периметру;
  • в водосточных трубах, желобах и воронках;
  • на капельнике;
  • во внутренних углах пересечения плоскостей кровли или ендовы;
  • в отводах к дренажной системе и сливных колодцах.

Схема установки греющих кабелей определяется конфигурацией, размерами, видом кровельного покрытия и другими особенностями конкретной кровли.

Например, для кромки двускатной плоской кровли из мягкой черепицы подойдёт линейная схема укладки греющих кабелей. Для волнистого покрытия нагревательный кабель должен заходить петлями в каждую волну. При наличии ендов их надо обогревать на бо́льшую высоту (в 2/3 их общей длины), чем это делается для волнистых материалов.

В любом случае мощность нагрева должна составлять не менее 250 Вт на квадратный метр обогреваемой площади. Это достигается необходимой плотностью укладки кабеля. Например, в желоба и водосточные трубы в зависимости от диаметра укладывают 2–4 кабельные нитки и более из расчёта 20 Вт мощности на погонный метр провода. Ошибки в выборе плотности укладки и мощности обогрева могут стать причиной серьёзных проблем.

Комплектация КСО (Кабельная Система Обогрева)

Цена на монтаж системы обогрева кровли и водостоков в первую очередь определяется её комплектацией. Она включает в себя следующие элементы:

  • греющие кабели по ассортименту и метражу;
  • датчики температуры, влажности и осадков;
  • автоматику контроля и управления работой системы;
  • комплектующие для монтажа и крепления кабелей по разным конструкциям и видам кровельных покрытий;
  • кабельную продукцию для подключения питания и заземления системы обогрева;
  • оборудование для шкафа управления.

В нашем каталоге представлено всё необходимое для комплектации систем обогрева по самым выгодным в Москве и области ценам.

Наши предложения

Если вас интересуют услуги монтажа систем обогрева кровли и водостоков в Москве, воспользуйтесь предложениями нашей компании. Мы предоставляем услуги монтажа под ключ, что обеспечивает заказчику такие преимущества:

комплектацию системы по ценам нашего прайс-листа с дополнительной скидкой;

возможность купить всё необходимое для систем обогрева в одном месте;

оплату греющих кабелей по их фактическому расходу – никаких потерь на отходы;

проведение всего комплекса работ одним исполнителем, что исключает перекладывание ответственности;

предоставление официальных гарантий качества на работу и материалы.

Мы также обеспечиваем заказчику самые выгодные условия предоставления услуг с точки зрения их стоимости и сроков выполнения.

Как рассчитать стоимость монтажа

Чтобы обогрев кровли и водостоков полностью выполнял свою задачу, перед монтажом необходимо тщательно продумать расположение элементов системы и другие параметры. Только так вы забудете о наледи, сосульках и скоплениях снега на крыше.

Поэтому указанные цены на монтаж обогрева кровли и водостоков ориентировочные –они нужны, чтобы получить общее представление о стоимости системы.

Точная стоимость материалов и монтажа определяется индивидуально по ряду параметров:

  • Конструктивные особенности кровли

Для односкатных и двускатных кровель монтаж систем обогрева обходится дешевле, чем, к примеру, для вальмовой, с ее сложной конфигурацией.

  • Вид кровельного материала

Мягкая кровля чувствительна к повреждениям, в том числе при термических воздействиях. Поэтому при монтаже кабеля для обогрева такой кровле потребуется дополнительная защита от разгерметизации – это скажется на цене услуги.

С жесткой кровлей возникает гораздо меньше сложностей.

  • Площадь кровли и водостоков, которым необходим обогрев

Чем она больше, тем длиннее должен быть греющий кабель. Но чтобы полностью избавиться от снега и наледи, устанавливать оборудование по всей поверхности кровли не всегда необходимо.

Грамотные профессиональные расчеты помогут оптимизировать расходы на прокладку греющего кабеля на крыше любого размера.

  • Тип и мощность греющего кабеля

Резистивный кабель дешевле, но работа саморегулирующегося более эффективна и помогает экономить электроэнергию. Поэтому саморегулирующийся кабель выгоднее в эксплуатации.

  • Дополнительное оборудование

Автоматическое управление и другие полезные функции увеличивают стоимость монтажа системы обогрева кровли и водостоков, но делают ее энергоэффективной и экономичной.

Выгода от монтажа системы обогрева

Правильный монтаж системы обогрева кровли и водостоков от специалистов интернет-магазина Mos-Obogrev.ru в Москве окупит свою цену, поскольку он выгоден во всех отношениях:

Вам не придется чистить кровлю от снега или кого-то нанимать для этого. Что означает существенное снижение расходов и трудозатрат на ее содержание.

Часто весенние протечки в кровле возникают из-за повреждений, полученных от лопат и скребков при чистке снега зимой. После монтажа системы обогрева вам не придется тратиться на ремонт кровли – он просто не понадобится.

Обледенение водостоков создает множество неудобств, и его нелегко устранить. С системой обогрева водосточные трубы будут работать бесперебойно в самые сильные морозы, не нарушая ваш покой.

10 советов по обогреву кровли и водостоков

10 советов по обогреву кровли и водостоков

Скоро зима и опять с крыш начнут свисать сосульки, которые так и норовят сорваться и попасть в голову.
Сейчас самое время позаботиться об установке антиобледенительных систем. В этом случае, кабельный обогрев кровли – это самое верное решение от наледи и снега в водосточных системах и крышах домов.
Чтобы система обогрева работала стабильно и была на самом деле эффективной стоит учитывать некоторые тонкости.

Совет № 1: Чтобы правильно подобрать материалы, смонтировать и не потратить лишние деньги оцените теплоизоляцию крыши

При качественно выполненной теплоизоляции крыши, теплый воздух изнутри дома не сможет пробраться наружу, крыша не будет нагреваться и сосульки образовываться не будут. Наледь появиться, когда наружная температура воздуха будет не ниже — 5°С.
В этом случае достаточно установить только обогрев водосточной системы.
Если теплоизоляция некачественная, снег будет таять даже при низких температурах воздуха (10°С). Вода может стекать к нижнему краю кровли и водостокам, замерзать и превращаться в куски льда и сосульки.
В этой ситуации необходим комплексный обогрев кровли, желобов, водостоков.

Совет №2: Для обогрева кровли используйте специальные виды греющего кабеля со стойкой оболочкой к воздействию ультрафиолета и жёстких климатических условий

Для обогрева используются два типа кабеля: резистивный и саморегулирующийся. Оба имеют свои достоинства и недостатки.

Саморегулирующийся
  • более дорогой;
  • можно отрезать любой длины, легко муфтируется и в случае разрыва можно заменить, вышедший из строя, участок;
  • автоматически меняет температуру нагрева в зависимости от температуры воздуха.
Резистивный
  • более дешёвый вариант;;
  • постоянной мощности, продаётся секциями определённой длины;
  • более гибкий и прост в монтаже;
  • при разрыве необходимо заменить всю секцию кабеля, иногда может перегреваться и сгорать при попадании на его поверхность веток и листьев.

Как рассчитать необходимую длину кабеля?

При учёте монтажа в две нитки кабеля и шага укладки в 10-15 см, общую длину желоба и сливной трубы умножьте на два. После чего рассчитайте высоту укладки кабеля на крыше и прибавьте расстояние от конца кровли до дна желоба.

Совет №3: Используйте кабель достаточной мощности

Если ширина желоба не превышает 15 см, то достаточно будет проложить нитку мощностью в 30-40 Вт/м. Кабель мощностью менее 30 Вт/м может не справится со своей задачей при выпадении обильных осадков.
При невозможности использовать более мощный кабель необходимо заложить большее количество ниток.

Совет №4: Для монтажа антиобледенительной системы используйте только специализированный крепеж

На рынке вы найдёте специальные лепестки на защёлках, которые подходят для определённого типа крыш, самоклеющаяся герметизирующая лента на алюминиевой основе. Эта лента имеет высокий уровень адгезии, термостойкая и долговечная.
Также широко используется метод сквозного крепежа кабеля.

Один момент при сквозном креплении:

Чтобы не было течи, не забывайте обработать места входа саморезов герметиком.

Совет №5: Перед монтажом проверяйте греющий кабель на целостность

Данные по сопротивлению кабеля должны быть указаны в паспорте изделия. А целостность жил можно проверить мультиметром.

Совет №6: Петлю кабеля лучше полностью скрыть в трубе

Небезопасно оставлять петлю кабеля, торчащей из трубы на улицу. Ею могут заинтересоваться животные или дети.

Лучше монтировать вертикальный участок кабеля совместно с несущим тросом или цепью. Они примут на себя механическую нагрузку от снега, льда и защитит оболочку кабеля от повреждения.

Совет №7: При монтаже кабеля на кровле без водостоков используйте схему «капающая петля»

Если хотите обогреть, например, гараж или другую хозпостройку, на которой нет водостока, крепите кабель свисающими петлями. То есть кабель должен свисать с кровли на 5-8 см вниз.

Читать еще:  Как клеить минеральную вату на фасад

Совет №8: Монтируйте датчик температуры на северной стороне дома в тени

Для получения точных показаний датчик температуры нельзя размещать под прямыми солнечными лучами или вблизи самого кабеля обогрева.
Датчики влажности и осадков кладут на дно желоба водостока.
Осенью очищайте все поверхности с кабелем от листьев и грязи. Эти мелочи способны привести к перегреву и выходу кабеля из строя.

Совет №9: Вся система антиобледенения кровли и водостоков должна включаться автоматически, как только начинают идти осадки

Ручной режим запуска здесь не подходит. Если одномоментно выпадет большое количество осадков, а вы вовремя не включили обогрев, то система при минусовой температуре просто физически не сможет растопить весь снег.
Кабель прогреет под собой всего пару сантиметров, а основная верхняя масса так и не сдвинется с места.
Поэтому снег должен падать на уже горячий кабель, чтобы сразу таять, а не собираться в сугробы на крыше и в желобах.

Совет №10: Обязательно устанавливайте УЗО (устройство защитного отключения)

Кабель будет находится во влажных условиях и всегда контактировать с осадками и растаявшей водой. Поэтому нужно соблюдать меры безопасности и устанавливать УЗО, чтобы при нарушении целостности оболочки кабеля и повреждении изоляции не получить удар током от металлических конструкций крыши.

Читайте также:

Саморегулирующийся кабель КСТМ для обогрева кровли, водостоков, водопровода

Обогрев кровли и водостоков: выбираем антиобледенительную систему

В зимний период крыша испытывает существенные нагрузки из-за большого количества снега. Но помимо нагрузки, снег может причинить куда большее беспокойство, нежели перегрузка крыши. Давление снега способно повредить стропильную систему, кровлю, утеплитель и пр. Раньше от снега избавлялись вручную, но это довольно долгий и утомительный процесс, поэтому была разработана специальная система обогрева кровли и водостоков. Далее речь пойдет об устройстве антиобледенительных систем, их плюсах и минусах и пр. Вы узнаете, как выбрать подходящую систему для своего дома, а также ознакомитесь с отзывами потребителей.

Опасность обледенения или откуда на крыше берутся сосульки

Многих волнует вопрос образования наледи и еще больше – ее устранения, но далеко не все знают, отчего сосульки возникают на краю кровли в зимний период, ведь для этого снегу нужно растаять. Процесс образования наледи прост: снежинки, попадая на теплую крышу, тают и постепенно стекают на ее край. А вот он-то уже холодный, и поэтому вода замерзает. Так и появляется наледь, которая вытягивается вниз в виде сосулек. Она в свою очередь может причинить немало хлопот.

Чаще всего наличие наледи — это свидетельство того, что между температурой подогреваемой и неподогреваемой части крыши слишком велика разница, и причин тому может быть несколько:

Обледенение крыши плохо сказывается на ее целостности

  1. Неправильно установленная теплоизоляция. Неправильно утепленная кровля – самая частая причина образования на крыше наледи. Поскольку наибольшая теплопотеря идет именно через крышу, то неудивительно, что снег, лежащий на ней, начинает подтаивать. Проблема плохо утепленной кровли – очень серьезный вопрос, поскольку через пару лет функционирования кровельный утеплитель начнет гнить, на стенах станет распространяться плесень и появится неприятное ощущение сырости. В идеале качественно утепленная крыша в антиобледенительной системе совершенно не нуждается.
  2. Климатические особенности региона. Речь идет в данном случае о резких температурных перепадах, которые наблюдаются на значительной территории России. Именно в результате подобных скачков снег начинает таять, а затем резко замерзает.
  3. Сложная конструкция крыши. Именно сложные конструктивные элементы на крыше могут спровоцировать «оседание» слишком большого снежного покрова, в результате чего крыша получает дополнительную нагрузку. А при таянии снега могут возникнуть проблемы.

Особенности антиобледенительной системы

Система обогрева кровли достаточно проста в своем устройстве и работает также по упрощенной схеме. Об этом далее.

Как устроена система

Системы подогрева кровли или же антиобледенительные системы считаются универсальным решением в борьбе с наледью. Наибольшее распространение получили электрические системы, в основе которых лежит работа нагревательного кабеля.

Антиобледенительная система

Антиобледенительные системы представлены обычно тремя конструктивными элементами:

  • Распределительная сеть (служит для передачи информации).
  • Нагревательная система, представленная группой кабелей и крепежным комплектом для их фиксации на крыше.
  • Система управления, представленная шкафом управления, комплектом датчиков (определения осадков и температуры) и пусковыми устройствами.

Принцип работы

Суть работы систем кровельного обогрева весьма проста. Она заключается в своевременном включении и отключении силовых кабелей подогрева на тех участках крыши, которые, согласно показаниям соответствующих датчиков, могут быть подвержены образованию наледи и впоследствии стоку талых вод.

Контроль за образованием наледи на крыше осуществляется при помощи специального терморегулятора, который подает сигнал системе при обнаружении малейших изменений температуры в сторону понижения и при появлении осадков. Если датчик обнаруживает сразу два «симптома», то сразу же включает систему подогрева, благодаря работе которой можно одновременно избавиться и от наледи, и от опасных сосулек.

Совет. Несмотря на то что система сама по себе устроена достаточно просто, от качества и правильности ее установки в немалой степени будет зависеть и эффективность ее работы. Поскольку антиобледенительная система, по сути, представлена комплектом кабелей, важно составить грамотную план-схему их монтирования на крыше: желательно укладку кабеля осуществлять в водосточных трубах и желобах, а также по нижнему краю скатов.

Кроме того, чтобы система могла полноценно функционировать, важно соблюсти нужный диапазон мощности. Так, горизонтальные поверхности для обогрева требуют воздействия греющей системы мощностью не менее 180 кВт/кв. м. Вычисление оптимальной мощности системы осуществляется путем простого расчета: 20-30 кВт на каждый «квадрат» крыши.

Плюсы и минусы антиобледенительных систем

Среди важных функций систем обогрева крыши можно выделить сразу несколько:

Монтаж кабеля

  1. Они защищают людей, животных, а также имущество от возможных повреждений, которые могут нанести сосульки.
  2. Предотвращают накапливание массивного снежного покрова на крыше, тем самым существенно уменьшая давление на кровлю в целом.
  3. Помогают сохранить целостность крыши, которая может быть со временем повреждена при регулярном образовании наледи.
  4. Существенно снижают расходы на обслуживание/ремонт кровли и водостока в зимний период года.

Потребители в своем большинстве отзываются об антиобледенительных системах как о надежных, долговечных, простых в использовании и очень эффективных. Но при этом отмечают в некоторых случаях их дороговизну, сложность установки (не всегда) и высокую энергозатратность (особенно это касается крыш с большой площадью).

Как правильно выбрать кабель для обогрева кровли

Для того чтобы подобрать оптимальный вариант для обогрева крыши, первым делом следует изучить ее конструктивные особенности, в том числе и схему укладки водосточных труб, поскольку они также нуждаются в защите от обледенения.

Поскольку кабель является главным рабочим элементом антиобледенительной системы, при выборе подходящей модели для дома следует обратить внимание именно на него. Существуют два вида нагревательного электрокабеля: резистивный и саморегулирующийся.

В первом случае кабель можно охарактеризовать как простой в устройстве, весьма недорогой, с высоким показателем удельного тепловыделения и довольно «работоспособный». К сожалению, имеется у подобного кабеля и существенный недостаток: если кабель выйдет из строя, заменить поврежденный участок не удастся (его нельзя резать), а, значит, придется менять всю секцию. В продажу резистивный кабель поступает готовыми секциями определенной длины. Внутри кабеля проложена жила (иногда две).

Если крыша вашего дома достаточно компактная, можно обойтись одножильным вариантом, если же нет – придется брать двужильный. Помните, при покупке длинного мотка вам придется монтировать его целиком.

Саморегулирующийся кабель обладает большим преимуществом по сравнению с резистивным: он совершенно не подвержен перегреву/перегоранию. К тому же, его можно совершенно спокойно резать на нужные участки. Внутри саморегулирующегося кабеля расположена полупроводниковая жила, которая в зависимости от температуры воздуха способна менять сопротивление. Антиобледенительные системы с саморегулирующимся кабелем обладают достаточно высоким КПД.

Перед началом монтажа составьте план-схему

Специалисты считают наиболее эффективной комбинированную систему обогрева. Так для обогрева кровли можно использовать недорогие резистентные кабели, а в водосточных трубах проложить саморегулирующиеся.

С типом кабеля разобрались. Теперь необходимо разобраться с тем, по какому критерию, кроме типа, его выбирать. Все достаточно просто: при покупке обращайте внимание на два показателя: мощность рабочую и в покое. Производитель обычно указывает их непосредственно на самом кабеле. Рабочая мощность – та, которой обладает кабель при его температуре в 0 градусов. Мощность в покое – та, которой обладает кабель при температуре воздуха в 0 градусов.

В целом, на этом можно закончить рассмотрение особенностей антиобледенительных систем. Теперь вы имеете представление о принципе их работы, устройстве, а также критериях выбора подходящей системы для своего дома. Удачной покупки!

Обогрев кровли: видео

Антиобледенительные системы для обогрева водостоков

Что такое система антиобледенения кровли и водостоков

Одной из основных проблем эксплуатации зданий в зимний период является обледенение труб, желобов, карнизов и других элементов кровли. Деформируясь и разрушаясь под тяжестью снежно-ледяных масс, кровли, а также различные элементы водостоков нуждаются в частом ремонте. Обогрев кровли при помощи кабельной системы (она также называется системой антиобледенения) позволит быстро и эффективно решить эти проблемы.

Кабельные системы обогрева кровли и водостоков помогают исключить образование наледи и сосулек на карнизах и уберегают от возникновения пробок в трубах водостока. Кабельная система обогрева представляет собой систему антиобледенения кровли, в основе которой лежит применение электрических греющих кабелей. Размещение термокабелей по особой схеме позволяет добиться стаивания снега и льда на кровле и в системе водостоков здания в то время, когда происходят суточные перепады температур и образование наледи наиболее вероятно. Дело в том, что именно наледи являются причиной протечек крыш в осенне-весенний период, а также причиной деформации желобов и водостоков из-за скопившихся в них льда и снега.

Поскольку кабельная система антиобледенения крыши не допускает образования и, соответственно, падения сосулек на прилегающую территорию, то ее относят к системам безопасности. Правильно спроектированная и грамотно смонтированная из качественных комплектующих кабельная система обогрева кровли не допускает скопления льда и обеспечивает отвод талой воды на всем пути ее следования. Обогрев защищает кровлю от протечек, а лотки и трубы водостоков предохраняет от деформации и поломок. В результате сама кровля служит дольше, желоба не прогибаются, водостоки не деформируются, а находящимся поблизости от здания людям и автомобилям не угрожает падение сосулек или схождение снежных масс. Кабельный обогрев также снижает механическую нагрузку на конструкцию кровли.

Системы антиобледенения крыш при помощи обогревающих кабелей применяются в первую очередь на таких объектах, как:

  1. Жилые дома и офисно-деловые центры.
  2. Развлекательные центры и физкультурно-оздоровительные комплексы.
  3. Малоэтажное строительство, коттеджи.
  4. Гостиницы и крытые спортивные объекты.
  5. Вокзалы.
  6. Общественные учреждения культурного назначения: театры, музеи, библиотеки, дома культуры.
  7. Школы, детские сады, больницы.
  8. Стеклопрозрачные конструкции ТРК, атриумов, фонарей и зимних садов.

Трудно переоценить удобство и экономическую выгоду от использования кабельных систем подогрева крыш.

Устройство антиобледенительной системы

Система кабельного обогрева любой кровли состоит из нескольких элементов, главным компонентом которых являются нагревательные кабели. Уложенные в водосточную систему, они обеспечивают канал для стока талой воды и предотвращают закупоривание водостока ледяными пробками.

К греющим кабелям, используемым с целью антиобледенения кровли, предъявляются повышенные технические требования, а именно:

  • погонная мощность не менее 20 Вт/м и не более 60 Вт/м при 0 °С;
  • стойкость оболочек к УФ-излучению;
  • устойчивость к локальным перегревам;
  • надежная работа во влажных условиях;
  • наличие экранирующей оплетки;
  • сертификат соответствия ТР ТС 004/2011 «О безопасности низковольтного оборудования»;
  • сертификат соответствия ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» (если здание находится во взрывоопасной зоне, например АЗС).

Для систем электрического обогрева водостоков и кровель используется два типа нагревательного кабеля:

  1. Резистивные, или кабели постоянной мощности.
  2. Саморегулирующиеся кабели.

Резистивный нагревательный кабель имеет постоянное неизменное сопротивление по всей длине. Длина секций из данных кабелей фиксирована, поэтому при их подборе следует строго следовать техническим параметрам. Саморегулирующийся нагревательный кабель в большинстве случаев обеспечивает оптимальное решение задачи обогрева всех элементов крыши и труб для водостока. Особенность данного типа кабелей заключается в том, что они самостоятельно меняют свое тепловыделение в зависимости от окружающих условий и температуры. Благодаря особенностям конструкции, такой кабель может по-разному греться на различных участках кровли – в тени или на освещенной стороне. Это не дает кабелю перегреваться и выходить из строя, тем самым гарантируя высокую безопасность и надежность работы всех антиобледенительных компонентов. Саморегулирующиеся кабели легко нарезаются секциями произвольной длины (до нескольких десятков метров) непосредственно на объекте, что делает их чрезвычайно удобными в применении. Плоское сечение обеспечивает хороший контакт с подогреваемой поверхностью, уменьшая рассеивание тепла в окружающую среду.

Типовыми зонами обогрева на скатных и плоских кровлях являются:

  • водосточные трубы;
  • водосборные желоба;
  • водосборные лотки;
  • воронки;
  • направляющий лоток;
  • поверхность плоской кровли;
  • наземный дренажный лоток и другие.
Читать еще:  Двускатная крыша с разными скатами

Выбор схемы для прокладки элементов системы антиобледенения производится с учетом угла наклона скатов крыши, а также ее конфигурации. Чем больше наклон и проще форма, тем меньше метров греющего кабеля потребуется для обустройства поверхности.

Кроме греющих кабелей, система электрообогрева кровли, водостоков включает в себя силовые кабели, монтажные коробки, узлы подвода электропитания. Сюда же входят информационные провода для датчиков и коробки под них. Кроме того, антиобледенительная система обязательно имеет в своем составе защитное оборудование и аппаратуру управления. Назначением системы управления является создание условий для автоматической электрообогрева кровли и водостоков, а системы защиты – условий для быстрого устранения аварийных ситуаций (замыканий, утечки или перегрузки) в цепи.

Под защитным оборудованием подразумевается устройство, которое будет отключать один контур или всю систему при появлении утечек больше 30 мА, а также в случае превышения номинального тока больше допустимого тока нагрузки.
Современные системы антиобледенения запускаются в автоматическом режиме и работают при температуре от +5 до -15 градусов Цельсия. Аппаратура управления антиобледенительных систем позволяет использовать автоматический режим работы, а также корректировать диапазон рабочих температур с учетом погодных факторов. Преимущество аппаратуры управления также состоит в том, что она быстро реагирует на сигналы датчиков температуры и влажности.

Правила эксплуатации антиобледенительной системы

Кабельная система электрообогрева, гарантирующая качественное антиобледенение кровли и всех ее элементов, должна эксплуатироваться с соблюдением следующих правил:

  • Крышу и водостоки необходимо чистить от мусора, а также два раза в месяц производить полный осмотр всех элементов системы. Если обнаруживается поломка, ее можно устранить своими силами или привлечь специалистов.
  • Очистку необходимо производить с особой осторожностью, чтобы избежать повреждения изоляции, – при нарушении целостности кабеля в результате механического воздействия гарантия на изделие теряется.
  • Выставление рабочих температур производится уже на месте, с учетом климатических факторов. При самостоятельном определении границ включения/отключения системы стоит ориентироваться на рекомендации производителя.

Также следует помнить основные советы по установке электрообогрева крыши:

  1. Прежде всего, монтаж антиобледенительной системы должен производиться в теплое время года, до наступления холодов.
  2. Кабель необходимо надежно закреплять, чтобы он был направлен по ходу стока талой воды. Важно, чтобы он плотно прилегал к кровле и не провисал в воздухе.
  3. Если при монтаже применяется резистивный кабель, запрещено пересечение или соприкосновение его участков.
  4. Крепление должно производиться таким образом, чтобы исключить повреждение крыши и нагревательной линии.
  5. Фиксация кабеля на поверхности крыши производится исключительно теми способами, которые указаны в инструкции к изделию.

Для начала работы электрообогрева крыши производится подключение с помощью силового кабеля к однофазной или трехфазной сети.

При подключении к сети напряжением 380 В возможен перекос фаз в диапазоне 10-15 %. Чтобы избежать проблемы, желательно применять антиобледенительные системы общей мощностью до 6 кВт. Если этот параметр выше, подключение производится равномерно к трем фазам 3-фазной цепи.

При выборе сечения кабеля стоит ориентироваться на мощность потребления и общую длину нагревательного участка. В свою очередь, мощность зависит от сопротивления веток и длины линии обогрева. Силовой и нагревательный кабель должны объединяться в распределительной коробке, вместо которой может применяться термоусадочная муфта. Последняя гарантирует герметичность в местах стыков.

Чтобы обеспечить безотказность и продолжительный режим функционирования системы электрообогрева кровли и водостоков, важно четко соблюдать предписания по монтажу и доверять техническое обслуживание системы только опытным работникам. Последние должны иметь необходимую специальную подготовку.

HTS Global Technologies GmbH
Worldwide Specialists in Electric Heat Tracing

г. Москва, ул. Новопесчаная, д. 17, корп. 1

Обогрев кровли и водостоков

Обогрев кровли и водостоков позволяет предотвратить образование наледи на кровельном покрытии и трубах. Кабельные системы пользуются большой популярностью, поскольку решают одновременно несколько проблем.

Для чего необходим обогрев кровли

Система обогрева кровли и водостоков – современный метод очистки крыши от снега и наледи. Скопление снежных масс может привести к существенному материальному ущербу, так как наледь оказывает механическую нагрузку на кровельное покрытие, а соответственно сокращает срок его службы. Резистивный или саморегулирующийся кабель избавит владельцев дома от этих проблем, предотвращая скопление снега. Немаловажно, что антиобледенительная система предотвращает также образование сосулек на бортах кровли, которые несут угрозу здоровью людей.

Устройство системы обогрева кровли

Система кровли и водосточных труб состоит из следующих элементов:

  • Нагревательный кабель
  • Температурные датчики
  • Автоматика
  • Распределительные коробки

В основе системы обогрева лежит нагревательный кабель, превращающий электрическую энергию в тепловую. Помимо кабеля система обогрева кровли нуждается в специальных датчиках, которые контролируют температуру нагрева кабеля и окружающего воздуха. Еще одним важным элементом системы является автоматика, обеспечивающая безопасную эксплуатацию.

Как выбрать нагревательный кабель

Для того, чтобы антиобледенительная система исправно функционировала и была безопасна в работе, необходимо внимательно подойти к ее выбору. В первую очередь, необходимо произвести точные расчеты площади кровли и длины водостоков. Для этого лучше пригласить квалифицированного специалиста. Предпочтительнее выбирать для обогрева кровли саморегулирующийся кабель, который в отличие от резистивного может самостоятельно менять мощность нагрева. Также существенным преимуществом в пользу саморегулирующегося кабеля является дальнейшая экономия на электроэнергии и эксплуатации. На конечную стоимость системы обогрева влияют мощность и длина кабеля, а также комплектация системы.

Мы поможем подобрать кабельную систему обогрева кровли и водостоков по доступным ценам. Наши консультанты всегда готовы помочь вам в выборе необходимого товара и ответят на все интересующие вопросы.

Обогрев водостоков и кровли — системы антиобледенения

Зачем используются системы антиобледенения

Ранней весной все мы наблюдаем такую картину: на крышах домов образуются значительные снежные наносы, а многочисленные сосульки способны в любой момент свалиться на головы проходящих возле здания людей. Опасность получить травму значительно возрастает в том случае, если речь идет о многоэтажном доме.

Но даже при отсутствии подобных ситуаций, таяние скопившихся на крыше снега и льда может создать значительную нагрузку на водосточную систему, которая в результате просто забивается или выходит из строя. В результате может потребоваться серьезный ремонт, который сегодня стоит значительных средств. Забыть об этих проблемах позволяет автоматическая система антиобледенения кровли, благодаря которой крыша и водостоки будут лишены снежных скоплений и ледовых немерзей даже в самые суровые зимы.

Такая система способна безотказно функционировать в течение десятков лет, благодаря чему появляется возможность сэкономить значительные средства на проведении весеннего ремонта. Кроме этого, ходить вблизи зданий, оборудованных системой антиобледенения кровли и водостоков, становится абсолютно безопасно.

Особенности работы автоматики

На данный момент подобные устройства не являются нововведением. Сегодня разработано несколько эффективных вариантов подобных систем, функционирование которых основано на применении автоматики и специального кабеля, нагревающего поверхность крыши до определенной температуры.

Но вне зависимости от вида системы, она включает в себя следующие элементы:

1. Силовые и сигнальные кабели. Задачей первых является электропитание элементов нагрева, а вторые используются для подключения датчиков термостата к блоку управления.

2. Муфты, создающиеся герметичные соединения для кабелей, используемых в системе.

4. Щит управления.

Последний компонент является очень важной деталью системы. Он состоит из:

· предохранителя, необходимого для защиты термостата;

· контактора, оснащенного четырьмя полюсами;

· трехфазного входного предохранителя, посредством которого обеспечивается защита электроники от перепадов напряжения;

· автоматика, защищающая все три фазы;

· сигнальные лампы и индикаторы.

Специалисты советуют выбирать такие устройства, щиты которых оснащены механизмом отключения автоматики. Это очень важно при появлении проблем с электроснабжением.

Обеспечение бесперебойного функционирования обогревательной системы происходит благодаря терморегулятору. Данное устройство способствует запуску процесса нагрева кровли и желобов в тот момент, когда температура воздуха станет ниже предварительно установленной отметки. Большинство систем антиобледенения кровли и водостоков предполагает запуск автоматики при температуре около -8 градусов. Если же температура повышается до +3 градусов, то термостат отключает обогрев

В последние годы терморегулирующие системы постепенно вытесняются с рынка более совершенными метеостанциями. Их конструкция предполагает наличие не только датчика температуры, включая в себя индикаторы осадков и сенсоры таяния снега, расположенного на крыше. Работа таких агрегатов полностью автоматизирована, но и стоимость их в значительной степени превышает стандартные терморегулирующие устройства.

Особенности выбора кабеля

Современная система антиобледенения крыш предполагает использование саморегулирующегося или резистивного кабеля. Нагрев последнего происходит от замкнутого контура, подсоединение которого осуществляется непосредственно к месту подачи электричества.

Резистивный кабель – это металлический провод, находящийся в надежном изоляционном материале. Такая конструкция характеризуется предельной простотой и сохраняет постоянство технических параметров в течение всего срока службы. Речь идет о мощности, сопротивлении и температуре нагрева. На каждый погонный метр в данном случае приходится мощность в районе 18-22 ватт.

Более дорогим вариантом является греющий кабель саморегулирующегося типа. Стоимость в данном случае оправдывается функционалом. Здесь имеется специальный блок для контроля температуры водостока, благодаря которому система определяет оптимальный нагрев для элементов крыши. Такие агрегаты способны гибко подстраиваться под конкретные погодные условия. Контролирующий блок с греющим кабелем находятся в трех оболочках: изоляцию, оплетку и внешнюю защитную.

Установка саморегулирующегося греющего кабеля является довольно простой процедурой, поскольку подобные изделия могут быть установлены на любые поверхности и в абсолютно любых условиях. При этом, эффективность работы таких систем значительно превышает обычные греющие провода. В случае потепления, такая конструкция способна самостоятельно снижать мощность нагрева, благодаря чему удается значительно сэкономить на электричестве. Мощность кабеля составляет около 30 ватт.

Наиболее эффективной схемой установки таких систем является размещение резистивных кабелей на кровле, а саморегулирующих – на водостоках и желобах.

Как установить антиобледенительную систему самостоятельно

Монтаж системы антиобледенения кровли – это далеко не так просто, как может показаться на первый взгляд. Поэтому, не обладая элементарным и электротехническими знаниями, лучше не браться за подобную работу. Чтобы устройство работало правильно, необходимо доверить монтаж специалистам.

При наличии навыков в проведении подобных работ, монтаж системы антиобледенения кровли можно выполниться самостоятельно. Для этого следует придерживаться таких этапов:

1. Монтируем два греющих провода в водосточные трубы. Необходимо выбирать такие модели, потенциал мощности которых превышает 20 ватт на погонный метр. Если же водосток имеет большое сечение, то мощность кабельных изделий должна составлять 30 ватт.

2. Устанавливаем в желоба одну или две греющие нити. Мощность каждой из них должна составлять в пределах 250-3—ватт на каждый «квадрат».

3. Монтируем кабель на ендовах сверху и снизу. Нить обогрева должна покрывать около 70% площади ендовы. На каждый квадратный метр конструкции должно приходиться не менее 250 ватт мощности кабеля.

4. На той линии, где вода сходит с капельника, прокладывается минимум две кабельные нити. Для экономии можно обойтись и одной, но в таком случае система антиобледенения крыш может работать неэффективно.

5. При помощи монтажной ленты осуществляется фиксация кабелей в трубах. Для этого можно использовать специально предназначенные термоусаживаемые трубки. Лучше использовать монтажную ленту с большей толщиной, что обеспечит более длительный срок ее службы.

6. В воронке трубы закрепляем кабель посредством ленты, оснащенной заклепочными элементами. Соединять кабель с кровлей необходимо посредством специального герметика.

Сама система электрообогрева монтируется следующим образом:

1. Подготавливаются кабельные секции необходимого размера. Их соединяют при помощи муфт, после чего закрепляют на нужных участках.

2. Установка монтажных коробок.

3. Для каждой из таких секций необходимо определить показатель изоляционного сопротивления.

4. Устанавливаются сигнализаторы термостата.

5. Укладывается сигнальный и силовой кабели и монтируется щит управления.

Далее необходимо осуществить настройку термостата, установив желаемые показатели. После этого прозваниваются все узлы системы и провода, а также проводятся необходимые пусконаладочные работы.

Профессиональные услуги по отоплению дома и монтажу систем антиобледенения

Если вы хотите осуществить монтаж системы антиобледенения, но не обладаете необходимыми для этого навыками, то вам следует обратиться к профессионалам. Компания ИнноваСтрой может смонтировать систему отопления частного дома под ключ , обеспечив вашему жилью тепло и уют на долгие годы.

Мы уже не первый год осуществляем проектирование и строительство коттеджей в Москве , предоставляя своим клиентам услуги по дальнейшим отделочным работам. Сотрудничая с нами, вы гарантированно получите следующие преимущества:

1. Приемлемые цены на профессиональные услуги. К примеру, компания ИнноваСтрой может разработать для вас индивидуальный проект дома по цене типового.

2. Возможность выполнения всех этапов работ, связанных с созданием частного дома, начиная от проектирования и заканчивая чистовой отделкой.

3. Высокий профессионализм и использование оборудования последнего поколения.

4. Возможность проведения встречи в удаленном режиме. Вы можете пообщаться с представителем нашей компании по скайпу.

5. Большая база готовых проектов. Если вы еще не определились с тем, как именно должен выглядеть дом вашей мечты, то вам следует рассмотреть варианты из каталога. Здесь наверняка найдется именно тот проект, который наиболее удовлетворит вашим запросам.

Закажите дизайн интерьера загородного дома уже сейчас в компании ИнноваСтрой. Наши цены вас приятно удивят!

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
