Обогрев воронок ливневой канализации

Обогрев ливневок здания

Ливневая канализация является частью канализационной системы практически любого дома и служит для отвода талой воды и выпавших осадков с придомовой территории.

В холодное время, при температурах, близких к нулю, смесь воды и снега при прохождении по трубе ливневки может замерзнуть, даже если она расположена внутри дома. Особенно часто талая вода замерзает в ливневой канализации, расположенной близко к фундаменту. Такая ледяная пробка может привести к прорыву трубы и подтоплению помещений в доме. Зачастую быстро устранить прорыв обычными средствами не получается, из-за ограниченной возможности доступа к ливневке.

Для обогрева ливневок применяется саморегулирующийся нагревательный кабель номинальной мощностью 30 ватт, обязательно экранированный и устойчивый к ультрафиолету:

Греющий кабель для кровли и водостоков 30GSR2-CR

Для наружной ливневой канализации характерно замерзание ливневых стоков недалеко от дома. Как правило, это происходит при нагревании крыши на солнце, либо при плохой теплоизоляции. От обогрева снизу внутренними помещениями снег начинает таять и далее, попадая либо на холодный участок кровли, водостока или ливневки, замерзает и забивает стоки.

Обогрев ливневой канализации позволяет избежать проблем со снежными засорами и наледью, препятствующими свободному отводу воды с крыши и водостоков, тем самым уменьшая нагрузку на водоотводы. Обогрев ливневки позволяет избежать подтопления дома и повреждения кровли, а также всей водосточной системы, при этом увеличивая срок её службы.

Рассмотрим обогрев ливневок электрическим греющим кабелем. Термокабель размещают на всем участке ливневой канализации, по которой будет производиться сток талой воды, до колодца очистной системы, также необходимо обеспечить обогрев дождеприёмников. Существует две системы обогрева нагревательным кабелем: реже резистивным и как правило саморегулирующимся.

Для обогрева ливневок и дождевых колодцев обычно выбирают саморегулирующийся греющий кабель с защитой от ультрафиолета, ввиду его очевидных преимуществ, которые указаны чуть ниже.

Преимущества саморегулирующегося греющего кабеля:

• все участки системы будут иметь равномерный обогрев;

• каждый участок ливневкиполучит ровно столько тепла, сколько ему требуется;

• исключены участки ливневой канализации, лишенные тепла;

• расход электричества саморегулирующегося кабеля более экономный, по сравнению с другими типами кабелей;

• резать греющий кабель саморегулирующегося типа можно любой длины и прямо на месте монтажа;

Саморегулирующийся кабель практически не способен, в отличие от резистивного, перегореть, так как его способность саморегулирования позволяет устранить перегрев, там, где скапливается грязь, песок и остальной мусор;

• Обогрев ливневки может состоять просто из саморегулируемого кабеля, который подводится к автомату, либо к нему можно присоединить силовой провод. Дополнительно устанавливается контроллер с датчиком температуры и/или осадков, что позволит экономить электричество и автоматизировать работу системы обогрева саморегом.

В зависимости от региона и диаметра трубы используется чаще саморегулирующийся нагревательный кабель 30 Вт, либо 40 Вт кабель в оплетке. Оплетка выполняет функцию дополнительной защиты от физического повреждения, а также роль заземления.

Как правило, греющий саморегулирующийся термокабель укладывают внутрь ливневки. При необходимости сделав петлю нагревательным кабелем вокруг воронки и дополнительно выпустив на выходе из обогреваемой ливневки. Иногда ливневку, проходящую через холодное здание обогреваю наружным греющим кабелем, то есть греющий кабель крепится снаружи на ливневку и на ливневку с кабелем одевается утеплитель.

Обогрев водоотводящих воронок на плоских кровлях

Любая кровля, даже изготовленная из современных функциональных материалов, немыслима без грамотно организованной водосточной системы. Повысить эффективность водосточной системы в зимний период может установка обогреваемой кровельной воронки.

Главное правило надежной кровли: вода никогда не должна застаиваться на ней или проникать в ее конструкцию во избежание дополнительной нагрузки на крышу и деформации гидроизоляционного покрытия. И если атмосферные осадки в виде дождя, попадая на кровлю, как правило, беспрепятственно удаляются с нее через имеющуюся систему организованного водостока, то снег нередко не удаляется или удаляется несвоевременно, в результате чего постепенно происходит его утяжеление и уплотнение. Под воздействием атмосферного тепла и собственного тепловыделения здания через кровлю происходит его плавление и превращение в воду, которая не всегда под толщей снега достигает кровельной воронки. При отсутствии возможности отвода образовавшейся воды и при падении температуры ниже нулевой отметки она замерзает и превращается в лед. Из-за различных теплофизических характеристик снега и льда скорость их плавления существенно разнится.

Под воздействием циклов замерзания и оттаивания происходит увеличение ледяных пробок в районе водоприемной воронки. При колебаниях температуры от +3…5°C днем до -6…10°C ночью создаются наиболее благоприятные условия для образования наледи. Поверхности снега и льда обычно отражают большую часть солнечного излучения, но при возникновении даже незначительного налета грязи резко увеличивается коэффициент поглощения. Кроме того, солнечная радиация активно нагревает оголенные участки кровли, и плавление происходит с внутренней (нижней) части слоя. Из-за этого в весенний период образование наледи идет более интенсивно.

В морально устаревшем, но до сих пор официально действующем СНиП II-26-76 «Кровли. Нормы проектирования», в котором к применению рекомендуются чугунные воронки, о подогреве воронок не сказано ни слова. Согласно более позднему СНиП 2.04.01-85* «Внутренний водопровод и канализация», в чердачных покрытиях и в покрытиях с вентилируемыми воздушными прослойками приемные патрубки водосточных воронок должны иметь теплоизоляцию или обогрев.

За последние 15-20 лет на рынке появились новые решения для предотвращения образования ледяных «пробок» в кровельных воронках: во-первых, производители кровельных воронок стали поставлять модели, оснащенные в качестве дополнительной опции электрообогревом; а во-вторых, активно стали продвигаться системы кабельного обогрева.

Обогреваемые воронки

В наших климатических условиях проблема промерзания водоотводных воронок и водостоков весьма актуальна. Наиболее популярное решение этой проблемы — устройство электрообогрева.

Сергей Якушин, технический представитель фирмы HL Hutterer & Lechner GmbH в России

Мы рекомендуем обязательно устанавливать воронки с электроподогревом для эксплуатируемых кровель, «зеленых» и инверсионных кровель, а также если применяются воронки с горизонтальным выпуском. В свое время канд. техн. наук, специалист в области трубопроводных систем водоснабжения и канализации Александр Яковлевич Добромыслов по этому вопросу высказал следующее мнение: воронки с электроподогревом более надежны в эксплуатации, следовательно, их и надо применять. Решение этого вопроса всецело зависит от проектировщика. Еще одно дополнение: если применяются воронки с электроподогревом, а выпуск делается на отмостку, то необходимо обогревать и выпуск. Делается это таким же кабелем электроподогрева, как и у воронки.

В случае образования «ледяной пробки» в выпускном патрубке воронки или горизонтальной магистрали утеплитель будет выполнять роль термоса. Лед может сохраняться до середины лета, вследствие этого вода с кровли отводиться не будет, что неизбежно приведет к протечкам. Чтобы этого не происходило, рекомендуется использовать воронки с электроподогревом.

Так как горизонтальная магистраль укладывается в утеплителе кровли, необходимо учитывать границу промерзания утеплителя в зависимости от климатических условий. Если выпуск кровельной воронки находится выше границы промерзания, то для предотвращения образования ледяных «пробок» в выпускном патрубке необходимо применять воронки со встроенным электроподогревом. Если расстояние от воронки до теплого помещения превышает 1 м, рекомендуется обогревать и горизонтальную магистраль.

В зависимости от типа кровель воронки имеют различную конструкцию. Однако в ассортименте ведущих производителей кровельных воронок всегда присутствует модель обогреваемой кровельной воронки.

Чтобы ограничить подогрев диапазоном температур -5…+5°С (когда преимущественно и образуются ледяные «пробки»), прокладывают саморегулируемый кабель или резистивный, подключенный к термостату. В противном случае подогрев будет осуществляться при более низких отрицательных температурах, что не является обязательным, так как во время морозов снег на кровле не тает, и нет необходимости в отводе воды.

Кабель укладывается под фланец и крепится к корпусу воронки или он может быть вмонтирован непосредственно в корпус воронки, что значительно повышает надежность и долговечность его работы.

Обогреваемые воронки имеют малую мощность электропотребления (до 35 Вт) и подключаются к обычной сети в 220 В, не требуя установки понижающего трансформатора.

Кабельный обогрев водостоков решает проблему промерзания и увеличивает срок эксплуатации кровли, кронштейнов крепления водосточных труб и желобов, снижая механическую нагрузку, вызываемую наледью.

Кабельный обогрев

Кабельный обогрев плоской кровли — второе решение проблемы стока воды в зимний период. В данном случае кабель прокладывается не только непосредственно у воронки, а на всем пути ее удаления с кровли:
• на участках крыши, примыкающих к водоотводящим лоткам;
• в водоотводящих лотках;
• на участке крыши, примыкающем к воронке;
• в воронке;
• в верхней части водосточной трубы на глубину возможного замерзания воды;
• на площадке кровли размером 1×1 м рядом с водометом (парапетной воронкой). Впрочем, можно проложить кабель только к кровельной воронке.

Выбор решения

Как правило, заказчики заранее не задумываются о подогреве кровельных воронок и в результате оказываются перед непростым выбором: тянуть кабель или менять воронки. Так что лучше продумать обогрев системы водоотвода плоских и малоуклонных кровель заранее, еще на стадии проектирования.

Установка обогреваемой кровельной воронки экономичнее прокладки кабельного обогрева — меньше затраты на электричество в ходе эксплуатации. Это может стать оптимальным решением для крыш большой площади, поскольку будет меньше проблем с подключением к электрической сети. Однако установка обогреваемых воронок не избавляет от необходимости чистить крышу от снежных заносов зимой.

Система кабельного подогрева позволяет снизить снежную массу или вовсе растопить ее. Это хорошее решение для кровельных систем с основанием из профлиста, поскольку в снежную зиму может предотвратить ее обрушение. Однако на крышах большой площади может возникнуть проблема из-за недостатка мощностей (в среднем требуется порядка 300-400 Вт тепла на 1 м2) и возможных значительных затрат на оплату электроэнергии.

Применение системы обогрева только вокруг водосточных воронок снижает мощность, потребляемую системой. Такое решение можно использовать на зданиях, где нет необходимости в замене уже установленных кровельных воронок в силу их малого износа и хорошего состояния кровли в целом. Но в таком случае сохраняется необходимость механической уборки снега в снежные зимы, так как на остальной площади кровли он все равно будет скапливаться.

Статья подготовлена при участии компаний: HL Hutterer & Lechner GmbH, Sita Bauelemente Gmbh, Peltitarvike Oy, «Домо+», «Селхит» Sita Bauelemente Gmbh Sita Bauelemente Gmbh «Домо+» «Селхит» «Домо+»

Дмитрий Моржухин, генеральный директор «Домо+»

Основываясь на многолетнем опыте работы, мы рекомендуем использовать комбинированный вариант: установка обогреваемой кровельной воронки в сочетании с прокладкой кабеля на прилегающей к ней площадке (около 1 м2). Дело в том, что на российском рынке встречаются модели обогреваемых кровельных воронок, в которые заложен кабель недостаточной мощности. Он может только усугубить проблему образования ледяных «пробок». Особенно важно проложить дополнительный кабель, если имеется хорошая разуклонка (5-7°): это предотвратит замерзание стекающей к воронке талой воды.

Обогрев водоотводящих воронок на кровлях

Функциональность кровли любого типа во многом зависит от грамотно смонтированной системы водостока, выполняющей свои функции в любое время года.

Для обеспечения эффективной работы системы отведения атмосферной воды в зимний период служат кабельные системы обогрева. Самые проблемные зоны в плане вероятности появления наледи – водосточные воронки. Поэтому организация обогрева воронок на кровле требует особого внимания. Особенно остро этот вопрос стоит на плоских или малоуклонных кровлях, а наиболее опасными являются колебания температур в диапазоне +3…+5°C днем и -6…-10°C ночью. Обогрев продлевает срок службы водосточной системы и кровли, благодаря устранению нагрузки, создаваемой льдом.

Читать еще:  Дома с тремя фронтонами фото

Виды воронок для плоских кровель

Для удаления воды с плоской кровли возможны несколько вариантов организации водостока.

  • Наружный неорганизованный – применяется редко и только для небольших хозяйственных построек.
  • Наружный организованный – актуален для зданий до 5-ти этажей. В такой системе воронки могут не применяться, а вода с кровли поступает в водосточную трубу из желобов.
  • Наиболее важную роль играют специально спроектированные воронки во внутренних системах. При такой системе водоотведения воронка монтируется в кровельную систему, а вода отводится по водостокам, располагаемым внутри здания.

Для внутренних систем применяют следующие типы воронок:

  • по направлению выпуска: с вертикальным выпуском, горизонтальным или с поворотным шарниром, позволяющим поворачивать выпускной патрубок на углы от 0° до 90°;
  • колпаковые с выступающей над поверхностью кровли защитой сеткой или плоские, разработанные для эксплуатируемых кровель и/или покрываемых асфальтом или плиткой;
  • по наличию или отсутствию встроенного подогрева. Воронки ливневой канализации с обогревом оснащены греющим кабелем – саморегулируемым или резистивным в комплекте с термостатом, обеспечивающим обогрев воронок в самом опасном интервале температур: от -5° до +5°С.

Устройство и области применения воронок водостоков с обогревом

Воронки с подогревом подключаются к бытовой сети 220В. Потребляемая мощность невелика и составляет до 35 Вт. Кабель может укладываться под фланец и фиксироваться к корпусу воронки. Второй вариант является более надежным и заключается в монтаже кабеля непосредственно в корпус воронки.

В каких случаях рекомендуется устанавливать воронки с подогревом:

  • на эксплуатируемых, инверсионных, «зеленых» кровлях;
  • для воронок с горизонтальным выпуском.

Совет! Выпуск воронок, оснащенных кабелем, также необходимо обогревать, если он выходит на отмостку или дистанция от воронки до отапливаемого пространства более метра.

Обогреваемые воронки могут либо выполнять функции самостоятельного обогревающего элемента кровли, либо включаться в систему с несколькими видами устройств для антиобледенения. Во втором случае кабель прокладывается не только в воронке, но и в следующих местах:

  • на участках крыши, прилежащих к водоотводящим желобам и в самих желобах;
  • в верхней части водосточной трубы на вероятную глубину промерзания;
  • в зоне площадью 1х1 м около воронки, особенно это актуально для моделей, оснащенных кабелем слабой мощности.

Полипропиленовые воронки водостоков со встроенным обогревом

Один из конструктивных вариантов водоприемных воронок – модели из высокопрочного полипропилена, устойчивого к воздействию ультрафиолета и различным атмосферным явлениям. В конструкцию также входят: листоуловитель, обжимной фланец из коррозионностойкой стали с влитыми посадочными винтами, технологические отверстия, обеспечивающие возможность дополнительной фиксации к основанию кровли. Воронки оснащены вмонтированным в корпус саморегулируемым кабелем мощностью 15 Вт. В комплект поставки входят вертикальные отводы для соединения с водосточными трубами из стали, чугуна или полимерных материалов. Если на кровле нет возможности смонтировать вертикальную систему водоотведения, используются горизонтальные отводы.

Изделия используются в системах внутреннего водоотведения на плоских и малонаклонных эксплуатируемых и неэксплуатируемых, инверсионных кровлях. Сохраняют рабочие характеристики в широком интервале температур: от -50°C до +50°С. Кабели рекомендуется подключать через терморегулятор, активирующий систему при температурах от -5°C до +5°С. Обогрев при более высоких и низких температурах считается необязательным.

Обогрев водостоков греющим кабелем

Водосточная система кровли состоит из водосборных лотков, водосточных труб и ливневой канализации и может быть самостоятельным объектом обогрева (без края кровли). Это возможно в случае, когда конфигурация кровли позволяет избежать значительного скопления снежных масс и льда (достаточно крутой скат, хорошая теплоизоляция и т.д.).



Система антиобледенения препятствует засорам водостоков льдом, образованным в результате подтаивания снега на скатах кровли и в водосборных лотках, продлевая срок службы объекта.

Кроме того для антиоблединительных систем используется только кабель с защитной оплеткой (экраном), чтобы исключить механические повреждения.

  1. Греющий кабель
  2. Крепления
  3. Система управления
  4. Система питания

При проектировании обогрева водосточной системы кровли учитывается общая длина водосборных лотков/желобов, водосточных труб и количество других элементов (воронок, капельников, водометов). Исходя из этого определяется общая мощность и подбирается система управления обогревом.

Состав системы обогрева водостоков

Саморегулирующийся кабель

Резистивный или саморегулирующийся. Резистивный кабель дешевле, он продается готовыми секциями определенной общей мощности, которая напрямую зависит от его длины. Саморегулирующийся греющий кабель нарезается секциями любой длины, не боится перегрева и может использоваться даже без терморегулятора (если подключено не более 1 линии обогрева).

Крепления для греющего кабеля

Для монтажа системы обогрева в лотках и водостоках используется перфорированная монтажная лента, зажимы (в зависимости от количества ниток кабеля), трос или цепь для прокладки кабеля в водосточной трубе, а также саморезы.

Система управления обогрева

Система представлена чаще всего шкафом управления, выполняющего защитную функцию. Применение шкафа управления позволяет системе работать в автоматическом режиме при помощи датчиков температуры и терморегуляторов. В системах мощностью менее 1,5 кВт может быть применен только терморегулятор с датчиками температуры и влажности, но для большей надежности систему оснащают автоматами дифференциальной защиты.

Система питания

Сечение питающего провода определяется мощностью системы в момент старта (стартовым током).

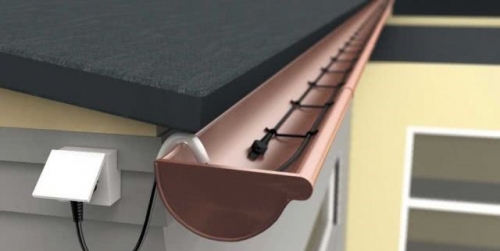

Пример укладки кабеля на водостоках кровли

Расчетная длина нагревательных секций

Режим работы системы обогрева водостока

Задача системы обогрева водостока – препятствие замерзанию воды и скоплению льда в водосборных лотках и водосточных трубах. Режим работы настраивается таким образом, чтобы снег стаивал по мере выпадения. Схематично это можно изобразить так:

Система управления настраивается таким образом, чтобы обеспечивать работу греющего кабеля в диапазоне -15°С…+5°С. В этом диапазоне температур наиболее вероятно выпадение осадков и стаивание происходит эффективнее .

  • При температуре меньше -15°С работа системы не целесообразна, так как во первых – в мороз снегопады маловероятны, а во вторых при низких температурах мощность кабеля будет недостаточной для отведения талой воды. В этом случае подтаеный снег будет заледеневать, закупоривая водосточные трубы.
  • В диапазоне -15°С…+5°С система включается и происходит стаивание снега. Датчики температуры устанавливаются на северной стороне здания.
  • При температуре выше +5°С система отключается.

Выбор мощности саморегулирующегося греющего кабеля для водостока

Металлические желоба и лоткимощность
40 Вт/м
диаметр 100-150ммв 2 нитки
диаметр более 150ммв 3 нитки и более
Пластиковые желоба и лоткимощность
30 Вт/м
диаметр 100-150ммв 2 нитки
диаметр более 150ммв 3 нитки и более
Металлические водосточные трубымощность
40 Вт/м
диаметр 80-150ммв 1 нитку
диаметр более 150ммв 2 нитки
Пластиковые водосточные трубымощность
30 Вт/м
диаметр 80-150ммв 1 нитку
диаметр более 150ммв 2 нитки

В южных регионах возможно использование греющего кабеля 24 Вт/м , так как при отсутствии суровых морозов этой мощности достаточно для прогрева системы и успешного стаивания снега в водостоках.

Расчет длины греющего кабеля для водостоков

При расчетах учитывается длина всех обогреваемых водосточных труб и водосборных лотков, а также наличие дополнительных элементов (воронок, капельников, водометов и так далее). Исходя из принципов приведенных выше расчитывается общая длина кабеля, необходимого для системы обогрева.

общая длина пластиковых желобов диаметром 150мм – 54м,
общая длина 4 пластиковых водосточных труб высотой 6м диаметром 150 — 36м.
Укладываем кабель в водосборных лотках в 2 нитки, и в 1 нитку в водосточных трубах- получаем 108м+36м=144м греющего кабеля мощностью 30Вт/м.

Кроме того закладываем дополнительную длину для усиления нижней части водосточной трубы, прибавляя на каждый водосток по 1-1,5м греющего кабеля.

При расчетах системы необходимо учитывать максимальную длину секции греющего кабеля.

Для греющего кабеля 30 Вт/м с экраном – максимальная длина секции – 75м.
Для греющего кабеля 40 Вт/м с экраном – максимальная длина секции – 55м.

Исходя из максимальной длины рассчитывается количество отрезков кабеля, и далее подбираются комплектующие (соединительные коробки, комплекты для муфтирования, крепления и элементы управления).

Обогрев водостоков и желобов саморегулирующимся кабелем

В холодное время года часто случается так, что замерзают водопроводные трубы и дренажные системы. Чтобы избежать снижения функциональности, необходимо выполнять обогрев водостоков, их воронок и желобов.

Причины появления наста

Если система канализации и отвода воды с крыши установлена согласно правилам, то весьма низкая вероятность того, что в ней замерзнет вода. Во избежание этого процесса рассчитывается наклон труб, их объем и коэффициент наполненности. Но если произошел резкий перепад температур или осадки значительно превысили стандартный уровень, то стоки могут переполниться жидкостью. Она не успевает сразу выходить из направляющих труб и как результат начинает в них подмерзать. Со временем на месте обледенелости образуется ледяная пробка, от которой можно избавиться только путем прогревания.

Фото – замёрзший водосток

Почему обледенела крыша:

  1. Разница температур у кровли и карнизных свесов. Часто в частных домах с мансардной кровлей обустраивается зимний обогрев чердачного помещения. Из-за него нагревается кровельный пирог, а с него начинает стекать талая вода. Но при этом на карнизах обогрев отсутствует, и при попадании в эту зону жидкость замерзает, образовывая ледяной нарост;
  2. Вы неправильно рассчитали диаметр или угол наклона труб. Это очень важные параметры, от которых зависит эффективность водостоков. Если коммуникации установлены неверно, то вода не будет успевать стекать по трубам, что станет причиной появления обледенелости;
  3. Естественные причины. Поздней осенью часто есть некоторая амплитуда между ночными и дневными температурами. Она также является одной из основных причин обледенения водостоков.

Некоторые обозначенные причины можно решить и без обогрева, к примеру, обустройством холодного чердака. Тогда не будет ощущаться перепадов между температурой карнизных свесов и общей площадью кровли. Также, если Вы обнаружили, что система водостока монтирована неверно или не подходит по техническим параметрам, то рекомендуется её полностью переустановить, увеличивая эффективность.

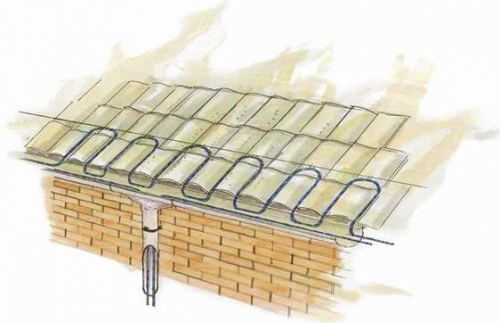

Фото – схема прогрева

Провода для обогрева

Наиболее часто обогрев водостоков кровли выполняет специальный саморегулирующийся кабель. Но существуют и другие виды таких коммуникаций для прогрева желобов и воронок, рассмотрим каждую из них:

    Резистивный провод с постоянным сопротивлением. Считается самым доступным вариантом для обустройства обогрева крыши. Состоит из двухжильного провода и оплетки. Благодаря постоянному сопротивлению довольно надежен, обеспечивает постоянную высокую температуру;

Фото – вид резистивного кабеля

Силовой провод. Это хороший вариант для обогрева внутреннего водостока, или если нет средств для организации специального отопления. Такой кабель осуществляет непроизвольный нагрев за счет повышения температуры во время обычной работы. Он подойдет для районов с небольшим перепадом температур;

Фото – силовой

Саморегулирующийся считается наиболее популярным. Он подходит даже для отопления плоской крыши. Представляет собой матрицу, которая реагирует на изменение температуры водостока. Если градус резко понижается, то матрица начинает активно нагревать свои контакты и производится общий нагрев площади крыши. Очень удобным является тот факт, что аналогично производится и понижение температуры нагревательного элемента. Для управления системы используется специальная схема.

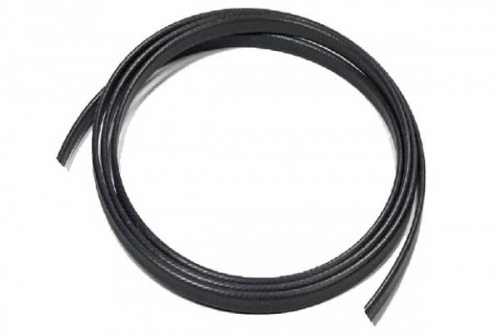

Фото – саморегулирующийся

Вы можете обустроить свой водосток при помощи греющих проводов, которые прокладываются непосредственно в отводах или воронках, либо установить комбинированный тип отопления стоков. При таком типе обогрева водостоков используется силовой кабель для наружных желобов, а матрица – для воронок или внутренних коммуникаций.

Естественно, такие обогреваемые системы работают за счет электрического тока. Следует знать, что при высоких морозах возможны достаточно серьезные энергозатраты. К примеру, для обеспечения обогрева одного погонного метра водостоков требуется приблизительно 18–30 Вт, в зависимости от типа выбранного провода.

Читать еще:  Монтаж мансардного окна в мягкую кровлю

Желательно сразу же обсудить со специалистом максимальную температуру прогрева изоляции саморегулирующегося и силового провода. Если при отоплении металлического стока проблем не возникнет, то некоторые пластиковые водосточные системы плохо переносят нагрев.

Видео: обогрев кровли и водостоков

Установка

Монтаж обогрева водостоков легко выполняется своими руками, главное рассчитать, в каком количество энергии нуждается система. В большинстве случаев достаточно проводов с мощностью 35 Вт, но желательно обратиться к специалистам, чтобы они помогли просчитать эти параметры индивидуально, в зависимости от материала водостока и климата конкретного региона.

Фото – протяжка проводов

Вся обогревающая система состоит из щита управления и проводов. В щит включен общий автомат защиты, по одному автомату на каждую фазу, термостат, контактор и УЗО. В то же время потребуются следующие провода:

  1. Обогревающие, которые будут установлены в желоба и вокруг воронок;
  2. Сигнальные, которые подключат блок термостата;
  3. Монтажные коробки для обеспечения разветвлений;
  4. Детали для герметичного соединения кабелей, муфты и прочее.

Фото – подключение кабеля своими руками

Пошаговая инструкция, как установить обогрев на систему водостоков:

  1. По всей площади труб протягивается обогревающий кабель. Специалисты рекомендуют устанавливать его в несколько нитей, тогда гарантируется максимальная эффективность работы. Количество кабелей рассчитывается исходя из параметров 200 Вт на квадратный метр;
  2. При помощи монтажных коробок, в которые нужно уложить провода, необходимо разветвить систему отопления по кровле, прокладывая её также в воронки и на карнизные свесы крыши. Для установки можно использовать двухсторонние клеящие ленты, т. к. саморезы могут повредить целостность сточных коммуникаций. Но в воронке или на нижнем отделе водостока (к примеру, если желоб выведен в дренажную систему) провод можно установить заклепками;
  3. На капельник выводится не целый кабель, а только 10 сантиметров, т. к. в данном месте водосточная система расположена под прямым углом к стене дома. Самое главное – обеспечить прогрев труб на месте стыка горизонтальных желобов и вертикальных стоков;
  4. Далее, нужно проверить соответствие длины проводов и обогрев всех нужных отделов крыши, и установить монтажные коробки, в которых будут находиться управляющие выключатели для отопления водостоков;
  5. Когда силовой кабель проложен – прокладывается сигнальный. Его нужно подсоединить к термостату;
  6. По окончании монтажных работ прозваниваются все коммуникации, проверяется их заземление и настраивается термостат.

Купить системы для обогрева водостоков можно в любом городе (Нижний Новгород, Москва, СПб и т. д.). Цена зависит от типа используемых проводов и предоставляемого функционала. Наиболее популярны модели производства Devi и Ultra (для пластика).

Обогрев кровли и водостоков

В зимний период крыши домов завалены снегом. Снег приходится периодически чистить, но это полбеды. В периоды оттепелей появляются сосульки, а это уже опасно: возле дома ходят маленькие дети и домашние питомцы, стоят припаркованные машины.

Внутри водопроводных труб формируются ледяные столбы, а это не лучшим образом сказывается на долговечности водостоков.

Вывод: необходим обогрев водостока. Поговорим о том, как его можно сделать, и что для этих целей предлагает рынок стройматериалов.

Варианты обогрева водостока

На скатных крышах применяется кабельный обогрев кровли и водостоков.

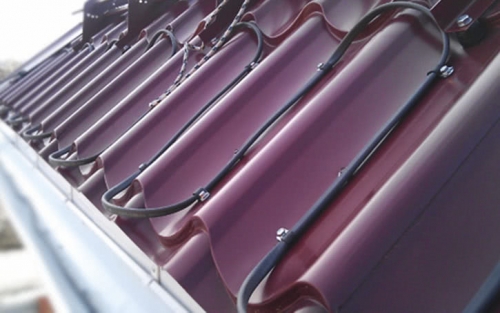

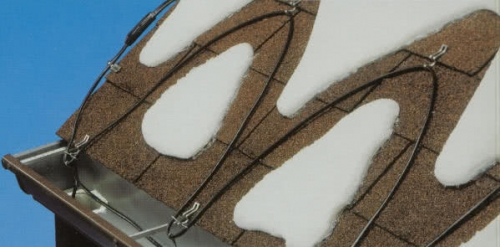

Провод для обогрева водостоков укладывают вдоль карнизов и ендов. Снег вследствие разогрева тает, вода стекает по трубам вниз. Температурный режим до + 10 градусов, образование наледей не происходит.

Есть несколько разновидностей кабелей.

1. Резистивный электрообогрев кровли и водостоков. Металлическая жила, 1-2 проводника. Нагревается при воздействии тока.

  • нагревается по всей длине равномерно, невозможно регулировать нагрев разных участков;
  • нужно следить за состоянием – если кабель зарастет мусором, он перегреется и перегорит;
  • для получения необходимой мощности нужен точный расчет длины;
  • нельзя резать.

2. Резистивный зональный. Жилы проводника изолированы. Вокруг изоляции намотана нихромовая нить (нагревательный элемент). Нить соединяют с жилами, получается зона нагрева.

  • при повреждении кабеля перестает работать только одна зона, а не вся система;
  • мощность от длины не зависит;
  • можно резать.

Локальный перегрев возможен, как и в первом случае.

3. Саморегулирующийся кабель для обогрева водостоков. Между жилами расположена полимерная матрица, провод обмотан изоляцией и закрыт экранирующим металлическим кожухом.

Обратите внимание

  • сопротивление и теплоотдача меняются в зависимости от погоды;
  • не нужно очищать от мусора;
  • этот способ обогрева более экономичен;
  • кабель можно резать.
  • более высокая цена;
  • быстрый износ полимера (мощность при этом снижается);
  • стартовый ток вдвое выше рабочего.

Обратите внимание

4. Комбинированная система обогрева водостоков заключается в том, что в желобах укладывают резистивный кабель, а в трубы опускают саморегулирующийся.

Это вариант дешевле, чем использование саморегулирующегося во всей системе.

Обогрев водостоков плоских крыш

Кабельный обогрев водостоков и желобов решает проблему наледей для скатных крыш. А что делать с плоскими, эксплуатируемыми, инверсионными? Там нет ни желобов, ни труб, ни карнизных сливов как таковых. Вода уходит по внутренним водостокам, а они тоже могут замерзнуть. Как осуществить обогрев водосточных воронок на плоской крыше?

Эту проблему решают воронки водосточные с обогревом. Принцип действия – опять же кабель. Только он не помещен в воронку, а подведен к ее основанию.

Двухуровневая воронка с обогревом водосточная состоит из нескольких частей:

  • корпус;
  • прижимной фланец;
  • дренажное кольцо;
  • листоуловитель;
  • обод фиксации для кабеля, расположенный у основания.

Обод фиксации с кабелем располагается под фланцем и подключается к общей сети через термостат.

Электрические лайфхаки для апгрейда загородного дома

Выбираете энергоэффективные решения?

Обратите внимание на геотермальные тепловые насосы FORUMHOUSE

Геотермальный тепловой насос EU (старт/стоп)

Геотермальный тепловой насос IQ (псевдоинвертор)

Геотермальный тепловой насос IQ (инвертор)

Наличие электричества — главное условие комфортной жизни за городом. От бесперебойной работы электрической сети зависит функционирование «инженерки» и бытовых приборов. Кроме этого, с помощью электричества можно ещё больше повысить комфортность проживания в коттедже, оснастив его рядом полезных устройств и приспособлений. Например, таких, которые позволят избавиться от наледи на ступеньках, не заморозить коммуникации зимой и быстро смонтировать ставшую популярной низкотемпературную систему отопления «тёплый пол». Поэтому в этой статье мы, опираясь на опыт пользователей FORUMHOUSE, расскажем:

  • Что нужно знать для устройства обогрева ступеней крыльца.
  • Как сделать подогрев ливнёвки и водостоков.
  • Можно ли заменить покупной греющий кабель недорогим самодельным.
  • Как рассчитать необходимую мощность электрического тёплого пола и сечение проводки для его подключения.

Устройство обогрева ступеней крыльца

Зима — настоящее время испытаний для загородного дома. Морозы, снегопады, частые переходы через «ноль», ледяные дожди подвергают как конструкции и инженерные системы коттеджа, так и его жителей проверке на прочность. В случае обрыва электрических проводов или аварии на подстанции в дело вступает резервная система питания, но что делать с наледью, образовавшейся на ступеньках крыльца? Ведь в таком случае подъём или спуск по ним может обернуться травмой, особенно если в доме живут пожилые люди, или в семье есть дети.

Конечно, крыльцо можно очистить вручную, вооружившись лопатой и метлой, а можно сделать подогрев уличных ступеней, который не допустит образование льда.

Я хочу сделать систему обогрева ступеней крыльца. Возникли вопросы, что лучше уложить: греющий саморегулирующий кабель или маты, нужен ли теплоотражатель, датчики, программаторы, какой мощности брать оборудование?

Чтобы ответить на эти вопросы, следует запомнить главное правило — сначала делается расчёт, выясняется эффективность и затраты на эксплуатацию подобной системы. Причём надо учитывать продолжительность зимы и вероятность возникновения оттепелей и последующего ухода температуры в минус, что приводит к образованию на поверхности ступеней льда.

Я живу в Москве. Сделал себе систему оттаивания, заложив по три греющих провода на одну ступень. Считаю, что зря потратился, в морозы обогрев ступеней с работой не справляется.

Также интересен опыт по устройству снеготаяния в Сибири. Например, участник портала evraz в своём регионе делает системы снеготаяния и антиоблединения на основе водяных теплых полов, закладывая на 1 ступень по 2 трубы диаметром около 1.6 см. В качестве теплоносителя используется специальный раствор — антифриз, предназначенный для системы отопления загородного дома. Система «запитывается» от котла и управляется в автоматическом или ручном режиме. Утеплитель и фольгированная подложка, которая в бетоне (непрозрачной среде) не может отражать тепловые потоки, т.к. отсутствует необходимый для этого воздушный зазор, не используется.

По словам evraz, мощность «водяной» системы снеготаяния для крыльца – до 600 Вт на 1 кв. м, при условии, что половина теплового потока идёт вверх, а половина — вниз. В сильные морозы система не включается.

Итак, запомним эту цифру – до 600 Вт на 1 кв. м требуется для системы оттаивания ступеней. Сказывается, что система работает на улице, без утеплителя, и требуется повышенная мощность, а значит, и повышенный расход энергии для её эксплуатации.

Поэтому снова возвращаемся в 1-му правилу и сначала делаем расчёт. Иначе, смонтировав электрическую систему подогрева ступеней, можно потом сильно удивиться счетам за потраченную электроэнергию.

Принцип тот же самый, что и при расчёте тёплого пола. Всё зависит от теплосопротивления слоя, расположенного сверху и снизу нагревающего элемента. Если снизу уложен утеплитель, а греющий электрический кабель заложен в слой плиточного клея или находится под ним, то думаю, что будет достаточно мощности 300-350 Вт/кв. м. Этого хватит, чтобы поддерживать необходимые нам для таянья льда +3 °С при температуре окружающего воздуха -10 °C.

Если температура ниже, чем — 10 °С, то «гонять» греющую систему ступеней нет смысла. Воздух сухой, влаги мало, наледь не образуется, а снег, если он выпал, проще смести веником. Мощность греющего кабеля тоже бывает разной. Есть кабели с удельным тепловыделением 10-15 Вт на 1 погонный метр, а есть и выше. Т.е. мы снова возвращаемся к необходимости расчёта и точного выбора качественных комплектующих для системы снеготаяния.

Если обобщить советы пользователей портала, то можно выделить следующие рекомендации:

  1. Греющий электрический кабель лучше подходит для укладки на ступенях, т.е. на поверхности сложной формы. Греющие маты лучше укладывать на площадке.
  2. Не забываем проложить кабель (жилу) в верхней части подступёнка, чтобы при вылете ступени этот участок тоже прогревался.
  3. Если работа системы управляется дистанционно, то нужно ставить датчик влажности. Без него, ориентируясь только на низкую температуру, выставленную на терморегуляторе, обогрев зимой станет работать всё время, «накручивая» лишние киловатты.
  1. Датчик температуры заводится в гофротрубе диаметром около 2 см. Причём датчик должен быть расположен так, чтобы он находился между двумя жилами греющего кабеля, примерно посередине, а не утыкался в одну из них. Иначе он будет показывать завышенную температуру.
  2. На терморегуляторе надо выставить правильную температуру. Принимаем за базовые условия температуру снеготаяния + 3 °С, но надо учитывать, что датчик находится не снаружи, на воздухе, а замоноличен под отделочным слоем. Т.е. есть слой клея + финишное покрытие, например, на ступени положена плитка, или они облицованы камнем. Поэтому, чтобы нивелировать эту разницу и выйти на реальные + 3 °С, на каждый сантиметр толщины слоя, под которым находится датчик, на терморегуляторе добавляем примерно 1.5 градуса.
Читать еще:  Проекты мансардных крыш частных домов

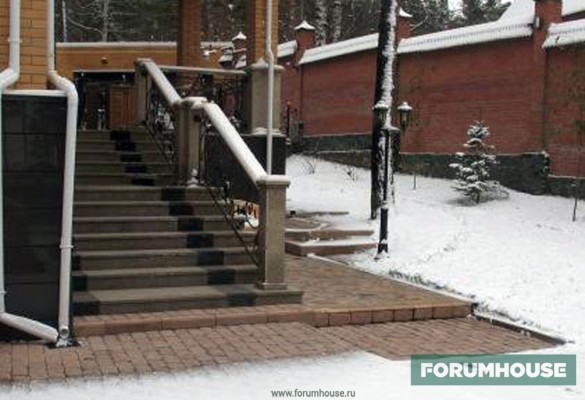

Я сделал себе систему снеготаяния. Крыльцо обогреваю водой, ступени — греющим электрическим кабелем. Поэкспериментирую, посмотрю, как это вообще работает. Потом в своей теме отпишусь о результатах. Думаю, что на обогрев ступеней всё же мощности не хватит, надо было кинуть ещё 1-2 жилы.

Обогрев водостоков – устройство и функции

Территория России большей частью расположена в зонах с суровым климатом, где зима с продолжительными заморозками длится почти 9 месяцев, а летом часто идут затяжные ливневые дожди. Такие погодные условия являются тяжёлым испытанием для конструкции кровли, ведь скапливающиеся снежные массы перегружают стропильный каркас, повреждают кровельный материал.

При таких перепадах температуры даже современное покрытие быстро изнашивается, повреждается льдом, а затем приходит в негодность раньше, чем заканчивается указанный производителем срок эксплуатации. Чтобы кровля служила дольше, опытные строители делают обогрев кровли и водостоков.

Устройство

Обогрев водостоков – это антиобледенительная система, предохраняющая кровлю от образования ледяной корки, повреждающей покрытие, накапливания снеговой шапки большой массы.

Монтаж устройства с такими функциями является обязательным условием эффективной эксплуатации теплых крыш. Оно состоит из следующих конструктивных элементов:

  1. Кабель. Антиобледенительная система в основном состоит из нагревательных кабелей. Они прокладываются вдоль водосточных желобов, стояков и труб, по всей протяженности карнизов, вокруг водоприемных воронок. Нагревательный кабель находится в трёхслойной оболочке, что позволяет выполнять монтаж в любых погодных условиях. Цена этих элементов зависит от количества защитных слоев и типа оборудования.
  2. Датчики. Этим термином обозначают приборы, контролирующие внешние условия. Температурный датчик фиксирует температуру окружающей среды, датчик воды и осадков улавливают наличие или отсутствие дождя. Ориентируясь на показания датчиков, антиобледенительная система решает, до какой температуры и в каких местах нагревать кабель. Выбирая режим работы, она оптимизирует расход электроэнергии.
  3. Контроллер. Этот прибор устанавливается внутри дома, обычно около электрического щитка, он регулирует температуру, на которую нагревается кабель. Цена антиобледенительного саморегулирующегося оборудования с контроллером выше, чем настраиваемых вручную.
  4. Распределительные коробки. В распределительных коробках осуществляется подключение нагревающего кабеля к силовому проводу, от которого идет электричество. Они должны быть герметичными, так как монтаж выполняется на крыше, где нет защиты от атмосферных осадков.
  5. Защитная автоматика. Предохранительное реле, которое делает монтаж и эксплуатацию оборудования безопасными для человека. При скачке напряжения или коротком замыкании реле срабатывает, а антиобледенительная система отключается, чтобы предотвратить удары током.

Обратите внимание! Обогрев водостоков – обязательное условие длительной эксплуатации крыш, под которыми находится отапливаемая мансарда. Мероприятия по установке антиобледенительного оборудования являются трудозатратными и дорогостоящими, цена работ складывается из затрат на материалы и крепеж, а также наем профессиональных мастеров. Сэкономить можно, приобретя самое простое оборудования без датчиков.

Нагревающие элементы

Антиобледенительная система функционирует за счет нагревающих элементов, называемых кабелями. Они укладываются петлями вдоль карниза, водосточных желобов и воронок. Каждый кабель состоит из двух изолированных проводников, инфракрасной нити, внутренней полимерной оболочки, оплетки и наружной оболочки.

В качестве проводника используется сплав никеля и хрома, по которому проходит эклектический ток. Во время работы кабель нагревается и растапливает лед или снег, лежащий на поверхности кровли. Чаще всего выполняется монтаж нагревателей следующих видов:

    Резистивный кабель. Принцип работы этого устройства прост – при подаче тока на металлический проводник происходит повышение температуры за счет внутреннего сопротивления. Цена резистивного кабеля ниже, чем саморегулирующегося, так как он не поддается регулированию и выдает одну и ту же мощность. Монтаж антиобледенительной системы такого типа не оставляет возможности экономии.

Важно! Срок эксплуатации саморегулирующего кабеля меньше, чем резистивного, несмотря на более высокую стоимость. Дело в специальной нагревательной матрице, за счет которой происходит регулирование температуры, она изнашивается и требует замены быстрее.

Функции обогрева

На первый взгляд, может показаться, что монтаж системы обогрева водостока и крыши является ненужным излишеством, так как веками жители северных регионов обходились без нее. Но раньше большая часть крыш были холодными, под ними располагался неотапливаемый чердак, являющийся естественной изоляцией.

Современные кровельные конструкции относятся к теплому типу, потому что под ними размещаются отапливаемые мансарды, которые нагревают поверхность крыши изнутри и подтапливают снежную шапку. Обогрев водотока в этом случае выполняет следующие функции:

  1. Предохраняет свес крыши от образования сосулек, которые являются прямой угрозой жизни прохожих, увеличивают нагрузку на карниз, приводя к обрушению конструкции.
  2. Предотвращает образование наледи на поверхности крыши, увеличивая срок эксплуатации кровельного материала. Ледяная корка, соскальзывая со ската, оставляет на покрытии царапины, особенно опасные для кровельных материалов на основе металла.
  3. Повышает эффективность водостока. Нагревательный кабель подтапливает снег и лед вокруг водосточных желобов и воронок, превращая в воду, которая поступает в ливневую канализацию. При накапливании снеговой массы на поверхности крыши увеличивается нагрузка, от которой может пострадать внешний водосток.

Обратите внимание! Обогрев элементов водостока с помощью термокабелей не решит проблему образование сосулек и наледи, если не предусмотреть обогрев кровли, так как мощности нагревателей попросту не хватит для того, чтобы растопить их. Грамотно рассчитанная антиобледенительная система избавит от этих неприятных явлений, переведя атмосферные осадки из твердого в жидкое состояние, а затем транспортировав в ливневую канализацию.

Греющий кабель для водостока ливневой канализации

Как выбрать качественный греющий кабель для водостока ливневой канализации и правильно его уложить?

Зимой нередко можно наблюдать огромные сосульки, свисающие с кровли и желобов водостока частных и многоэтажных домов. Это не только может повредить систему ливневой канализации, но и угрожает серьезными травмами при обрушении намерзшего льда.

Эффективно бороться с этим позволяют современные системы антиоблединения. Такие конструкции включают в себя специальные снегозадерживающие элементы и греющий (или тепловой) кабель, проложенный в системе наружного водостока. Данные элементы конструкции лучше всего сразу закладывать при проектировании системы ливневой канализации . При грамотном подходе к прокетированию, ливневая канализация так же может быть построена своими руками .

Снегозадерживающие металлические элементы препятствуют сходу снега с кровли, а греющий кабель – закупорке водостока и образованию сосулек и наледи. О таком нужном элементе современной ливневой канализации и пойдет речь далее.

Что это такое

Принцип, по которому работает греющий кабель, применяемый в ливневой канализации, схож со схемой теплых полов: преобразование электрической энергии в тепловую. Однако эксплуатация в неблагоприятных условиях на первый план выдвигает надежность конструкции и повышенные требования безопасности.

Конструкция электрического кабеля

Любой греющий элемент, применяющийся в системе антиобледения кровли, имеет такую конструкцию:

  • Токопроводящие жилы, выполняющие нагревательную функцию. Обычно выполняются из сплава никеля и хрома.
  • Первичная изоляция жилы выполняется из фторполимера.
  • Затем идет внутренняя оболочка из полимера ПЭВД.
  • Защитный экран из медной луженой проволоки выполняет функцию заземления и увеличивает площадь нагрева.
  • Наружная оболочка, выполненная из полимера SLOH, обладает повышенной устойчивостью к УФ-лучам, механической прочностью и гибкостью, достаточной для многократного сгибания и разгибания провода.

Преимущества конструкции

Среди преимуществ электрической системы антиобледенения водостока, стоит отметить такие положительные моменты:

  • Отсутствие наледи в желобах водостока и сосулек, свисающих с кровли.
  • Равномерность обогрева: исключаются непрогретые места.
  • Плюсовая температура в водосточных трубах обеспечивает постоянный отвод стоков с крыши.

Относительной новинкой является саморегулирующий кабель, который способен в автоматическом режиме поддерживать плюсовую температуру в зависимости от погодных условий.

Помимо всего этого, отсутствие льда в системе водостоков значительно продлевает срок эксплуатации ливневой канализации.

Сфера применения

Электрические системы антиобледенения кровли с успехом применяются в таких местах:

  • Частный сектор: желоба и трубы для ливневой канализации . Также греющий кабель иногда применяют для обогрева труб водоснабжения, если есть риск их промерзания в сильные морозы.
  • В коммерческом секторе такие схемы используют для обогрева ливневой канализации, а также для отопления труб различного назначения, например, водопровода или пожарной системы.
  • На промышленных объектах также применяется греющий кабель для точечного обогрева помещений и обеспечения бесперебойной работы системы отводов стоков в зимнее время.

Виды нагревательного кабеля

На сегодняшний день применяется два вида теплового кабеля для обогрева кровли и водостоков в зимний период:

  • резистивный;
  • саморегулирующий.

Рассмотрим оба типа более подробно.

Резистивный тип

Этот тип представляет собой обычный кабель в многослойной обмотке. Такой греющий провод обладает постоянным сопротивлением и мощностью, нерегулируемой температурой нагрева. Среди преимуществ провода резистивного типа стоит отметить такие свойства:

  • Низкий стартовый ток.
  • Простота схемы монтажа: нет сложных дополнительных элементов.
  • Он стоит значительно дешевле, чем саморегулирующий тип.
  • Улучшенная теплоотдача и постоянная мощность.

К недостаткам резистивной системы антиобледенения относится большая потребляемая мощность (до 180 Вт/м.) и весьма ограниченный срок эксплуатации.

Саморегулирующий тип

Второй популярный вид кабеля, применяющегося в системе антиобледенения водостока, это саморегулирующий тип. Такая возможность достигается наличием в конструкции полимерного материала, расположенного между токопроводящими жилами.

Эта вставка обладает свойством менять показатель электрической проводимости в зависимости от окружающей температуры.

Простыми словами это означает, что чем ниже температура, тем сильнее нагревается кабель.

В отличие от провода резистивного типа, саморегулирующий кабель стоит дороже, но имеет и несколько преимуществ:

  • Значительно меньшая потребляемая мощность (в среднем 15–20 Вт/м).
  • Экономичный расход электроэнергии.
  • Легкость установки на любом виде кровли.
  • По размерам кабель можно нарезать непосредственно на месте монтажа.
  • Устойчивость к механическому воздействию.
  • Долговечная эксплуатация без перегрева и перегораний.

Оптимальным вариантом считаются комбинированные системы обогрева. Для кабельного обогрева водостока кровли своими руками мастерами чаще всего применяется резистивный греющий провод, а для желобов и труб водостока ливневой канализации – саморегулирующий кабель.

Конструкция системы антиобледенения

В систему антиобледенения кровли и ливневого водостока входит:

  • греющий кабель;
  • соединительный провод, по которому подается напряжение;
  • соединительные муфты;
  • крепежные элементы.

Также для более экономичного расхода электроэнергии должен быть оборудован блок управления системой, который включает в себя:

  • Регулятор температуры.
  • Датчики температуры окружающей среды.
  • Датчики контроля над наличием осадков.
  • Блок питания, подающий напряжение на греющий кабель.

Порядок монтажа

После обследования состояния кровли и водостока, составляется схема монтажа системы антиобледенения. В эту схему включается расположение всех датчиков и других элементов системы обогрева ливневой канализации. Технология монтажа греющих элементов следующая:

  • По краю кровли кабель укладывается змейкой. Это предотвратит обрыв провода при больших объемах выпавшего снега. Крепление производится при помощи монтажной ленты или герметика.
  • В лотках ливневой канализации исходя из их материалов укладывается одна или несколько нитей провода на специальных зажимах.
  • В вертикальных трубах водостока прокладывают минимум две нити, закрепленные на монтажную ленту или специальную термоусаживаемую трубку.

Все подводящие провода к греющему кабелю должны быть заключены в специальный кабель-канал, а датчики и щит управления – иметь защитный кожух.

Сверлить или пробивать отверстия в кровле или системе водоотвода для механических креплений не рекомендуется, поскольку это неизбежно приведет к протечкам.

Мы подробно рассмотрели устройство и принцип работы системы антиобледенения ливневой канализации. Необходимость такой конструкции не вызывает сомнений, а преимущества – очевидны. Несмотря на большую протяженность кабеля, такая система потребляет немного электроэнергии. Кроме того, такая система продлевает срок службы как самой кровли, так ливневых водостоков.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
