Профиль кнауф для гипсокартона размеры и виды

Профиль – всему основа

Если хорошо понять технологию, то ничего сложного в гипсокартонных системах нет, главное – понять, какой профиль для чего служит.

Типы профилей для гипсокартона

Самые популярные виды профиля:

  • направляющий – маркировка ПН или UD и UW;
  • стоечный – маркировка ПС или CD и CW;
  • потолочный – маркировка ПП.

Для потолка используется профиль с широкой спинкой и узкими полками – 60/27. Подробнее посмотреть монтаж потолка можно здесь.

Размеры профиля – стандартные, но по длине и ПН, и ПС могут быть от 3–х метров, в зависимости от производителя. Направляющий профиль для перегородок и стен может быть 50, 65, 75, 100 мм по ширине с высотой полки 40 мм. Ширина стоечного профиля может быть 50, 65, 75, 100 мм при высоте полки 50 мм. Использовать профили ПН и ПС нужно одного типоразмера.

Почти во всех стоечных профилях любого производителя есть специальные отверстия под технические коммуникации, но качество этих отверстий – разное.

В зависимости от типа профиля и количества слоев ГКЛ, можно смонтировать потолки и перегородки с различными звукоизоляционными и прочностными свойствами.

Толщина профиля и оцинкованное покрытие

При выборе материала для монтажа гипсокартонных конструкций особое значение имеет толщина стали и тип полок профиля. Здесь стоит обратить внимание на толщину металла. Если это профиль КНАУФ, то толщина листовой оцинкованной стали, в соответствии с немецким стандартом, составляет 0.6 мм.

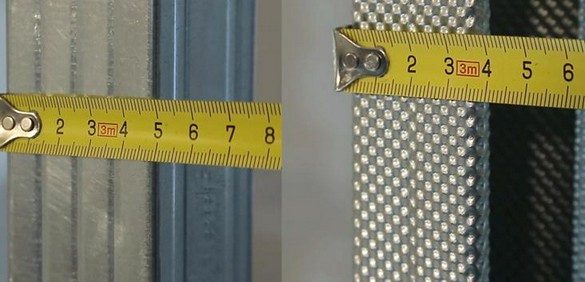

Сегодня в продаже можно найти металлический профиль с толщиной стали от 0,4 до 0.55 мм. Однако в более тонкой стали плохо держится крепежный саморез, а каркас подвержен прогибу. При креплении листов гипсокартона, например в два слоя, профиль с толщиной стали 0,4 мм будет деформироваться. Делать шаг чаще – не технологично и не экономично. Всевозможные шкафчики, полки, инсталяции и т.п. на стене с профилем из тонкой стали будут держаться ненадежно.

Стоит обратить внимание и на качество оцинковки. Если на поверхности профиля начала образовываться коррозия, пленка окисления, то качество обработки металла – достаточно низкое.

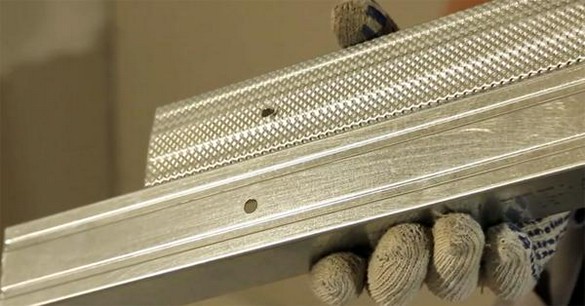

Некоторые продавцы предлагают, как альтернативу гладкому немецкому профилю, рифленый. Однако у него есть существенные недостатки:

  1. Рифленый профиль менее устойчив к сопротивлению на изгиб, из-за меньшей толщины стали 0,55 мм.

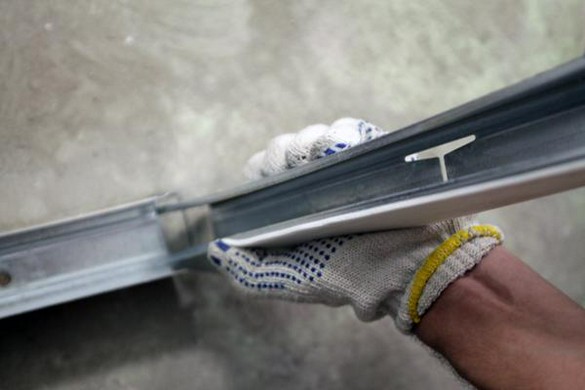

  2. С гладким профилем проще работать, заводить стойки стоечного профиля в направляющие (гладкий не цепляется стенками).
  3. Рифленый профиль не подходит для устройства перегородок. Любое помещение может давать усадку, а профили с неровной поверхностью входят друг в друга жестко. Даже если оставить зазор на стойке, рифленая поверхность затруднит скольжение профиля, в результате чего на гипсокартоне могут появиться трещины.
  4. Нанесение рифлёной поверхности на профиль повреждает его цинковое покрытие, из-за чего может появиться коррозия.

Профиль Кнауф для гипсокартона: размеры и виды

При создании изделий из гипсокартона (фальшстен, потолков, перегородок) возникает необходимость создать обрешетку (каркас) из металлических профилей, к которым затем фиксируются листы гипсокартона. В зависимости от нагрузок и функционального назначения конструкций требуется применять подходящие для этого типы профиля.

Выдавливаемый методом холодного проката профиль для гипсокартона имеет разную толщину (от 0,5 до 0,8 мм), что позволяет подбирать в каждом конкретном случае изделие требуемой прочности. Процесс оцинковывания металлической планки позволяет увеличить срок эксплуатации, предохраняя от коррозии.

Конструкция металлических обрешеток для крепления гипсокартона проста, но каждый случай требует одновременного использования двух и более видов.

По типу крепления профили Кнауф делят на такие виды:

  • стоечные;
  • направляющие;
  • перегородочные;
  • арочные.

В зависимости от требуемой толщины и мощности каркаса, детали выпускаются разных размеров.

Стоечный тип

Изделия с маркировкой CD (производитель Кнауф) или ПП (Гипрок) чаще всего используются как элементы металлических обрешеток для крепления гипсокартона на фальшстены и потолки. Схема использования стоечного профиля Кнауф: в укрепленные по периметру будущих фальшстен или потолка из гипсокартона направляющие заводятся стоечные планки, которые затем, при помощи захватов, выравниваются по заданной плоскости. На полученную конструкцию впоследствии крепятся листы гипсокартона.

Стандартные размеры планки стоечного типа: ширина 60 мм и высота 27 мм при толщине материала от ,05 до 0,8 мм. Длина варьируется: 2,5, 3, 4 и 6 метров.

Для случаев, когда длины приобретенного материала недостаточно, предусмотрены крепежные элементы, позволяющие соединять стоечные планки между собой по длине. Существуют и изделия, позволяющие фиксировать стоечные профиля между собой перпендикулярно.

Направляющий тип

В зависимости от производителя, направляющие для каркаса обрешетки маркируются буквами UD или ППН. Эти элементы задают обрешетке для крепления листов гипсокартона правильное направление. Крепится такой тип материала при помощи дюбель-гвоздей по периметру обрешетки: в случае фальш-стены – к соседним стенам, полу и потолку, для создания подвесного потолка – к стенам по периметру.

Размеры направляющих Кнауф:

  • высота 27 мм;
  • ширина 28 мм.

Длина, как и в случае стоечного, варьируется от 2,5 до 6 метров, что позволяет подобрать нужный размер под определенное помещение.

Ширина направляющего и высота несущего подобраны так, чтобы они без лишних усилий, и в то же время плотно входили друг в друга, обеспечивая надежность и прочность каркаса для крепления листов гипсокартона.

Варианты креплений

Перегородочный

Для возведения перегородок из листов гипсокартона тоже потребуются направляющие и стоечные металлические профили. У этих элементов собственные размеры и маркировка. Направляющий перегородочный тип Кнауф маркируется как UW (ПН), а стоечный – CW (ПС). В зависимости от конструкционной необходимости и дизайнерского решения для изготовления перегородок используются полосы с шириной 5, 7,5, 10, 12,5 и 15 см. Высота полок во всех случаях близка к 50 мм. Длина и толщина стенок имеющегося в продаже материала варьируется, как и в предыдущих случаях.

Арочные типы

Для оформления криволинейных элементов на стенах и потолках, создания арочных проемов применяется особый тип профилей Кнауф. Это стандартные детали для фальш-стен CD и UD, имеющие вырезанные на фабрике отверстия и надрезы, позволяющие изгибать их в ту или иную сторону по заданному радиусу.

Кроме того, в продаже встречаются уже выгнутые фабричным способом выпуклые и вогнутые детали. Стандартные радиусы их кривизны находятся в ряду значений от 50 см до нескольких метров с шагом 500 мм.

Иногда сложно найти в продаже арочный элемент Кнауф требуемого радиуса изгиба или даже прямой с насечками. В таких случаях мастера производят надрезы самостоятельно при помощи подручных инструментов.

Дополнительные элементы

При конструировании обрешетки из металлического профиля Кнауф для крепления гипсокартона требуются соединительные детали. К таким элементам относятся:

  • соединители одно- и двухуровневые;
  • прямые подвесы;
  • анкерные подвесы;
  • удлинители для профилей CD;
  • угловые соединители.

Набор деталей

Эти элементы применяются в конструкциях фальш-стен и подвесных потолков, облегчая рабочий процесс и избавляя мастеров от необходимости создания подобных деталей из подручных материалов.

Профиль для гипсокартона Кнауф. Размеры и цена

В настоящее время для выравнивания поверхностей стен или потолков используется листы гипсокартона. Для их крепления применяются специальные обрешетки, которые монтируются на облицовочной поверхности. Для создания такого каркаса широко используется профиль для гипсокартона Кнауф.

  • имеют надежную защиту от коррозии;
  • имеют длительный срок эксплуатации;
  • выдерживают значительные механические нагрузки;
  • экологически чистый;
  • профили просты в монтаже и транспортировке.

Область применения

Профили КНАУФ нашли широкое применение для сооружения каркасных конструкций для крепления гипсокартона. Это может быть, как каркас для потолочных конструкций, так и для стен. Например, в основе красивых многоуровневых потолков лежит профиль для гипсокартона, так же всевозможные фальшконструкции изготавливаются при помощи этих профилей.

Конструкция и типы профилей

Профили изготавливаются из стальных листов. Толщина листа составляет 0,5-0,8 мм. Для защиты от коррозии, стальные листы подвергают оцинкованию. Это увеличивает их долговечность. Выбранная толщина листа обеспечивает необходимую прочность, при удержании веса гипсокатонных листов.

В зависимости от назначения профили КНАУФ делятся на следующие виды:

1. Стоечные (CD профили) – предназначенные для создания обрешеток на потолочных и фальшстеновых поверхностях. Они несут основную нагрузку и отвечают за жесткость обрешетки в целом. Размер профиля — 60*27 мм, длина – 2,5 -6 м. Потолочные профили имеют ребра, которые обеспечивают им необходимую жесткость;

Читать еще:  Узел соединения фермы с колонной

2. Направляющие (UD профили) – предназначенные для создания необходимого направления гипсокартонного листа. Они могут использоваться как для сооружения потолков, так и при обустройстве каркасов стен и различных коробов. Жесткость конструкции обеспечивается толщиной материала. Так, например, направляющие потолочных профилей выполняются из более толстого железа, чем остальные. Размеры изделия — 27*28 мм, длина — 2,5–6 м;

3. Перегородочные профили – применяются для сооружения перегородок. Изготавливаются двух видов: перегородочный (UW профиль) и стоечный (CW профиль). Стоечные профили имеют специальные насечки, обеспечивающие крепления различных кабельных коммуникаций. Размеры профиля: ширина – 5-15 см, высота для всех видов — 50 мм;

4. Арочные и угловые профили – применяются для создания проемов с криволинейной конфигурацией. Они имеют ряд отверстий и надрезов, с помощью которых профиль можно изгибать под нужным углом или радиусом. Для выравнивания плоскостей в процессе выполнения штукатурных работ, применяются маячковые профили. Они широко используются при отделке откосов. Производители предлагают профили, которые уже имеют выпуклую или вогнутую форму;

5. Угловые профили – применяются для выравнивания углов. Кроме того, размещение такого профиля по углам придает им жесткости и защищает их торцы от сколов. Стенки профилей имеют перфорацию, которая улучшает процесс шпаклевки.

Стоимость

В зависимости от типа и толщины, цена колеблется в следующих пределах:

  • потолочные профили – от 78 до 195 руб. за штуку;
  • стоечные профили — от 82 до 255 руб. за штуку;
  • направляющие — от 99 до 180 руб. за штуку.

Основные виды металлических профилей от Кнауф

Фирма Knauf прочно удерживает позиции лидера на современном рынке стройматериалов. Настоящее немецкое качество позволяет монтировать долговечные и надежные гипсокартонные конструкции — потолки, стены, перегородки и арки. В ассортименте Кнауф и ГКЛ, и все «расходники»: профили, подвесы, шпаклевки, грунтовки. Именно о профилях и пойдет речь в следующем материале.

Что представляет собой профиль для гипсокартона от Кнауф? Это элемент, изготовленный из высококачественной оцинкованной стали предназначенный для крепления гкл в различных типах конструкций. Их классификация и технические характеристики приведены в таблице 1.

Таблица 1. Разновидности металлопрофилей Knauf

Что нужно для установки профилей Кнауф?

Из приведенной таблицы видно, что существует множество вариантов изготовления металлопрофиля в зависимости от особенностей применения в качестве элементов каркаса. Для каждого типа существуют свои особенности монтажа, поэтому можно рассмотреть весь процесс на примере установки подвесного потолка.

Для начала стоит ознакомиться с рядом правил:

  • все ремонтные работы проводите в сухом помещении;
  • потолочные профили для гипсокартона выбирайте от известного производителя (Кнауф, например);
  • аккуратная разметка – обязательна, так как она позволит избежать грубых ошибок и сэкономить материал;
  • перед установкой профиля необходимо дополнительно проверить разметку с помощью уровня;
  • перед обшивкой нужно удостовериться в прочности всего каркаса, так как это позволит избежать «перекосов».

После того, как выбран дизайн потолка из гипсокартона и просчитан бюджет можно отправляться в строительный супермаркет. Там желательно приобрести:

  • лазерный уровень;
  • измерительный инструмент;
  • дрель или перфоратор;
  • ножницы по металлу;
  • профили двух видов (направляющие и потолочные);
  • подвесы;
  • дюбели (анкера).

Кроме того, для создания плавных линий необходим вспомогательный инструмент для сгибания гкл и металлопрофилей. Например, шило, игольчатый валик и специальный инвентарь для нарезки металла. Арочный профиль станет наилучшим решением для фигурных конструкций, так как согнуть его проще, чем другие виды.

Порядок монтажных работ

Существует несколько этапов установки каркаса из профилей для гипсокартона от Knauf. Для начала нужно определить угол, который по уровню находится ниже всех остальных. Для этого понадобится простой измерительный инструмент – рулетка.

От выбранной точки отступают не менее 5 см и ставят отметку по периметру помещения. Все вехи соединяют в линию, используя малярный шнур. По нанесенной разметке уже можно крепить направляющие, затем подвесы, концы которых следует загнуть. После этого с помощью саморезов монтируют потолочные профили и устанавливают перемычки. Все, каркас готов. Можно приступать к обшивке гкл и отделочным работам.

Монтаж профилей Кнауф не будет проблемой для аккуратных мастеров, но вот проблема выбора производителя остается актуальной. Дело в том, что строительные элементы от известных фирм стоят немалых денег, поэтому обыватель всегда находится в поиске альтернативы. Найти ее не так просто, а вот правильно произвести замеры и монтаж вполне возможно. Такой подход поможет сэкономить до 10% средств. А существуют ли еще какие-либо пути разумной экономии без потери качества?

Профиль для перегородок из гипсокартона

Производители профилей для гипсокартона

Профиль для перегородок из гипсокартона выпускается основными производителями гипсокартона Кнауф и Гипрок. Профили обоих производителей имеют одну и ту же принципиальную конструкцию.

Профиль для перегородок из гипсокартона это П-образный или С – образный, длинномерный металлический профиль, сделанный из 6 мм (у Кнауф) и 5 мм (у Гипрок) ленты методом холодного проката. У профиля есть одна полка и две стенки (фото).

У профилей Гипрок и стенки и основание имеют уникальное рифлёное покрытие, запатентованная технология UltraSteel. Официальное название профилей Гипрок, Гипрок – ультра.

Чтобы лучше разобраться в конструкциях и назначении профилей рассмотрим примеры конструкций из гипсокартона, начиная с перегородки.

Профиль для перегородок из гипсокартона

В основе перегородки из гипсокартона делается каркас из специальных профилей. Монтаж каркаса начинается с установки горизонтальных профилей по периметру будущей перегородки. Вертикальные профили вставляются в горизонтальные и там закрепляются. После готового каркаса его обшивают листами гипсокартона.

Профиль для перегородок из гипсокартона для перегородки Кнауф

Горизонтальный профиль для перегородки называется профиль направляющий (ПН). Он имеет П-образное сечение. Используется ПН, как направляющий профиль для вертикальных стоек, а также для перемычек между стойками по площади перегородки. Основание профиля направляющего (ПН) имеет канавки жесткости, стенки профиля (ПН) гладкие.

Таблица размеров профиля ПН Кнауф, внизу статьи.

Вертикальный профиль называется профиль стоечный (ПС). Он имеет С-образный профильный разрез. Концы стенок профиля загнуты для усиления жесткости. На стенках стоечного профиля сделаны продольные канавки для усиления жесткости и удобства монтажа (зацепки саморезов). На полке стоечного профиля (ПС) сделаны технологические отверстия для прокладки коммуникаций внутри перегородки. Профили ПС, конечно не жби колонны, но они достаточно прочные, чтобы создать в сборе прочную конструкцию.

Таблица размеров профиля ПС Кнауф, внизу статьи. Производятся профили ПН и ПС с подходящими друг к другу размерами. Размер профилей таков, что профиль ПС вставляется в профиль ПН. Причем размеры сделаны так, что профили вставляются жестко, но без деформаций. Это изначально делает конструкцию перегородки жесткой.

Профиль для перегородок из гипсокартона для перегородки Гипрок

Профили Гипрок для перегородки из гипсокартона, также делятся на направляющие профили (ПН) и стоечные профили (ПС).

Размеры профилей указаны в таблице ниже. Особенностью профилей Гипрок-ультра являются заводская разметка на направляющих профилях для установки профилей ПС. Также в профиле направляющем (ПН) сделаны специальные углубления в полке, в которые плотно попадают края профиля ПН. В стоечном профиле Гипрок технологические отверстия для прокладки коммуникаций внутри перегородки имеют прямоугольный вид с отгибающимися «створками».

В завершении хочу заметить, что профиль для перегородок из гипсокартона обоих производителей (Кнауф и Гипрок) абсолютно равнозначны по качеству и удобности монтажа. Выбор профилей при покупке зависит только от их наличия у продавца и стоимостью. При покупке материала для перегородки из гипсокартона придерживайтесь одного правила.

Все материалы для перегородки лучше покупать от одного производителя. Кнауф так все от Кнауф. Гипрок так все от Гипрок.

Профиль для гипсокартона: краткий ликбез

Отделка гипсокартоном последнее время получила широкое распространение. При работе с этим материалом в большинстве случаев не обходится без каркаса. Каркас состоит из разного типа профилей, различия между ними часто вызывают вопросы. В этой статьи мы рассмотрим основные виды профилей и других элементов конструкции для монтажа гипсокартона.

Читать еще:  Пирог кровли из профнастила

Виды профилей

Направляющий профиль для перегородок прикрепляется к стенам, полу и потолку при создании каркаса для перегородок и при обшивке стен. Обозначается буквенным сочетанием UW или в русской классификации – ПН. Профиль имеет П-образную форму, в него вставляют стоечный профиль или другой направляющий профиль при примыкании к стенам.

Направляющий профиль для потолка выполняет ту же функцию, как и профиль UD, только используют его для создания подвесных потолочных конструкций. Обозначается он буквами UD, в русской маркировке — ППН. Профиль также используют для создания каркасных конструкций или для обшивки стен.

Потолочные профили часто используют для создания различных интерьерных элементов и обшивки стен, но для создания перегородок их использовать нельзя, так как их боковая сторона не подходит для крепления листов гипсокартона. Подробнее про ошибки при создании каркаса под гипсокартон читайте в статье «6 ошибок при монтаже каркаса для гипсокартона»

Стоечный профиль имеет обозначение CW или ПС. Стойки используют для усиления конструкции каркаса перегородок. На него можно крепить гипсокартон с двух сторон, это отличает его от потолочного профиля. Он различается по размерам сторон и по длине. Профиль CW вставляют в профиль UW. В результате этого получается обрешетка, к которой крепят гипсокартон.

Профиль CW (ПС) для перегородок и обшивки стен.

Потолочный профиль обозначается буквами ПП (CD). Его используют для создания подвесных потолков, потолочный профиль еще называют несущим. Его вставляют в направляющие и крепят на прямых или анкерных подвесах. Также этот вид профиля подходит для обшивки стен и создания декоративных конструкций из гипсокартона.

Соединение профилей при монтаже потолка.

Использование потолочного профиля для обшивки стены.

Арочный профиль – еще один элемент, который используют для обшивки стен и перегородок, его применяют для создания арок в дверных проемах. Конструкция обычно зависит от конкретного производителя и применяется он реже, чем вышеперечисленные.

Крепежные элементы

Прямой подвес – самый распространенный крепежный элемент. Его используют для установки подвесного потолка и для прикрепления облицовки из ГКЛ к стене в тех случаях, когда для стоек использован потолочный профиль. Длина подвеса обычно не превышает 12 – 12,5 см, поэтому толщина потолка или обшивки должна быть не больше этой величины.

Анкерный подвес используют в ситуациях, когда толщина потолка или обшивки превышает 12,5 см. Иногда анкерный подвес называют подвесом с тягой, потому что он состоит из двух элементов, самого крепежа и тяги, перемещение которой по вертикальной оси позволяет изменять высоту потолка.

Анкерный подвес (подвес на тяге)

Изменение высоты анкерного подвеса, позволяет изменять высоту потолка.

Удлинитель позволяет увеличить длину потолочного профиля, он вставляется в конец одного элемента и в начало другого.

Соединительные элемент, удлиняющий потолочный профиль.

Удлинение потолочного профиля

Одноуровневый соединитель за свою форму получил у строителей название «краб». Этот элемент объединяет несущий потолочные профили с вспомогательными.

Одноуровневый соединитель (краб).

Использование одноуровневого соединителя для потолочных конструкций.

Двухуровневый соединитель тоже используется для объединения потолочных профилей, при этом он соединяет их не на одном уровне, а на двух, из-за этого увеличивается толщина потолка, но получается меньше резаных элементов.

Трудности перевода

Разделение профилей на виды часто путают из-за разных обозначений: русского и европейского. Если с русским все понятно — ПП – потолочный профиль, ПН – профиль направляющий, то с европейским все сложнее. В маркировках UD, CD, CW, UW первая буква обозначает форму профиля. U – направляющий, С – с-образный. D – Decke (потолок), W — Wand (стена).

Размеры

Еще один важный параметр для профилей гипсокартона. Чтобы стоечный профиль вставился в направляющий у них должна быть одинаковая ширина. Можно встретить следующие обозначения: ПС 75/50, это означает, что ширина профиля 75, а боковая стенка 50. Такому профилю нужна направляющая ПН 75/40.

Установка стоечного профиля в направляющий.

Для формирования каркаса важна еще и толщина стали, она бывает от 0,3 до 0,7 мм. Каркасы, испытывающие серьезные нагрузки (потолки, перегородки), лучше делать из более толстого профиля.

Профили изготавливают из оцинкованной стали, покрытие из цинка защищает металл от коррозии. Повреждение покрытия может привести к появлению ржавчины во влажных помещениях. Про другие ошибки, связанные с монтажом гипсокартона, читайте в статье «10 ошибок при монтаже гипсокартона».

Профиль для гипсокартона Knauf

Найдено товаров: 13

Доступно со склада самовывоза

Тип товара: Профиль; Бренд: Knauf; Применение: Для стен,Для перегородок; Тип профиля: Направляющий; Материал: Металл; Длина: 3000; Ширина: 27; Высота: 28; Толщина металла: 0,6; Эконом: Нет;

Доступно со склада самовывоза

Тип товара: Профиль; Бренд: Knauf; Тип профиля: Потолочный; Материал: Металл; Длина: 3000; Ширина: 60; Высота: 27; Толщина металла: 0,6; Эконом: Нет; Количество в упаковке: 12;

Доступно со склада самовывоза

Тип товара: Профиль; Бренд: Knauf; Применение: Для перегородок,Для стен; Тип профиля: Направляющий; Материал: Металл; Длина: 3000; Ширина: 50; Высота: 40; Толщина металла: 0,6; Эконом: Нет;

Доступно со склада самовывоза

Тип товара: Профиль; Бренд: Knauf; Применение: Для перегородок; Тип профиля: Стоечный; Материал: Металл; Длина: 3000; Ширина: 50; Высота: 50; Толщина металла: 0,6; Эконом: Нет;

Доступно со склада самовывоза

Тип товара: Профиль; Бренд: Knauf; Тип профиля: Потолочный; Материал: Металл; Длина: 4000; Ширина: 60; Высота: 27; Толщина металла: 0,6; Эконом: Нет; Количество в упаковке: 12;

Доступно со склада самовывоза

Тип товара: Профиль; Бренд: Knauf; Применение: Для перегородок,Для стен; Тип профиля: Направляющий; Материал: Металл; Длина: 3000; Ширина: 75; Высота: 40; Толщина металла: 0,6; Эконом: Нет;

Доступно со склада самовывоза

Тип товара: Профиль; Бренд: Knauf; Применение: Для перегородок; Тип профиля: Стоечный; Материал: Металл; Длина: 3000; Ширина: 75; Высота: 50; Толщина металла: 0,6; Эконом: Нет;

Доступно со склада самовывоза

Тип товара: Профиль; Бренд: Knauf; Применение: Для перегородок,Для стен; Тип профиля: Направляющий; Материал: Металл; Длина: 3000; Ширина: 100; Высота: 40; Толщина металла: 0,6; Эконом: Нет;

Доступно со склада самовывоза

Тип товара: Профиль; Бренд: Knauf; Применение: Для перегородок; Тип профиля: Стоечный; Материал: Металл; Длина: 3000; Ширина: 100; Высота: 50; Толщина металла: 0,6; Эконом: Нет;

Доступно со склада самовывоза

Тип товара: Профиль; Бренд: Knauf; Применение: Для перегородок; Тип профиля: Стоечный; Материал: Металл; Длина: 4000; Ширина: 75; Высота: 50; Толщина металла: 0,6; Эконом: Нет;

Доступно со склада самовывоза

Тип товара: Профиль; Бренд: Knauf; Применение: Для перегородок; Тип профиля: Стоечный; Материал: Металл; Длина: 4000; Ширина: 50; Высота: 50; Толщина металла: 0,6; Эконом: Нет;

Доступно со склада самовывоза

Тип товара: Профиль; Бренд: Knauf; Применение: Для перегородок; Тип профиля: Стоечный; Материал: Металл; Длина: 4000; Ширина: 100; Высота: 50; Толщина металла: 0,6; Эконом: Нет;

Доступно со склада самовывоза

Привезем в строительные центры

08/08 после 11:00

при заказе до 08/08 до 00:06

Тип товара: Профиль; Бренд: Knauf; Применение: Для стен,Для перегородок; Тип профиля: Направляющий; Материал: Металл; Длина: 3000; Ширина: 27; Высота: 28; Толщина металла: 0,6; Эконом: Нет;

Продолжая работу с сайтом, вы даете согласие на использование сайтом cookies и обработку персональных данных в целях функционирования сайта, проведения ретаргетинга, статистических исследований, улучшения сервиса и предоставления релевантной рекламной информации на основе ваших предпочтений и интересов.

Профили для гипсокартона: основные типы и их применение

При работе с гипсокартоном используют профиль из тонкой стальной ленты с цинковым покрытием 0,56-0,6 мм, методом холодной прокатки. Это повышает уровень прочности, жесткости конструкции, при этом значительно облегчая ее.

Виды профиля для гипсокартона:

  • стоечные (ПС/CW, ПП/CD);
  • направляющие (ПН/UD, UW).

Направляющие профили необходимы для фиксации листового материала, они представляют собой горизонтальные направляющие, в которые в процессе работы вставляют вертикальные элементы (стоечные профили).

Читать еще:  Каркасный дом 6х6 с мансардой проекты

Стоечные профили вставляются в направляющие профили, они должны выдерживать значительные нагрузки, ведь они служат для крепления листового материала. Обычно, такие профили имеют продольные гофры, ребра жесткости, а также края С-образной формы.

Профили отличаются по размерам сечения:

  • Потолочные направляющие профили 27х28 мм, потолочные стоечные 60х27 мм.
  • Стеновые стоечные профили: 100х50 мм, 75х50 мм, 65х50 мм, 50х50 мм.
  • Стеновые направляющие профили: 100х40 мм, 75х40 мм, 65х40 мм, 50х40 мм.

Потолочные профили для гипсокартона (ПП)

Профиль потолочный (ПП) применяется для устройства подвесных потолочных конструкций.

При монтаже каркаса подвесного потолка профиль ППН 27х28мм крепится по периметру помещения на стенах. (В случае установки каркаса облицовки профиль крепится к полу и потолку.)

ППС 60х27 предназначен для формирования каркаса подвесных потолков и облицовки стен. Используется совместно с ППН 27х28.

Крепление профиля ПП к несущему основанию (перекрытию) осуществляется при помощи специальных подвесов, основными среди которых являются — прямой подвес.

Стоечные профили для гипсокартона (ПС)

Профиль стоечный стеновой отличается С-образной формой краев. Он используется для установки вертикальных стоек каркаса для устройства каркасов межкомнатных перегородок, облицовок и других конструкций на основе листовых материалов.

Используется совместно с направляющим профилем одного типоразмера.

По концам профиля расположены отверстия по 33 мм, которые дают возможность произвести установку коммуникаций внутри конструкции.

Направляющие профили для гипсокартона (ПН)

Направляющие профили имеют П-образную форму и служат в качестве направляющих элементов для стоечных профилей, а также для устройства перемычек между ними в каркасах перегородок и облицовок.

Применяется для устройства каркасов межкомнатных перегородок, облицовок и других конструкций на листовых материалов.

Используются совместно со стоечным профилем соответствующего типоразмера.

Для монтажа металлических профилей применяются нарезные шурупы или специальные дюбеля.

Направляющие профили имеют готовые отверстия для электропроводки.

Какой профиль нужен для гипсокартона: виды, размеры и предназначение

Популярность, которую приобрел гипсокартон в последние годы, объясняется не только его высокими эксплуатационными качествами.

Простой монтаж, основой которого является легкий и надежный металлический профиль – вот что привлекает покупателей, решивших заняться ремонтом помещений.

Унификация профильных конструкций – главный фактор, сделавший работу с гипсокартоном доступной не только профессионалам, но домашним умельцам. Предлагаемые на рынке виды профилей для гипсокартона немногочисленны. Это позволяет легко разобраться с назначением каждого элемента перед началом работы.

В основе разнообразных по форме и размеру гипсокартонных конструкций находятся три вида профилей:

  • Плоскостные;
  • Стеновые;
  • Арочные.

Первый вид применяется для обшивки отдельных плоскостей (стен, потолков). Стеновой профиль имеет повышенную жесткость. Он используется в качестве несущего каркаса межкомнатных перегородок, обшиваемых ГКЛ. Назначение арочного профиля понятно из его названия.

Профили для обшивки потолков и стен

Рассматривая виды и характеристики гипсокартона, нужно подробнее остановиться на конструктивных элементах, без которых невозможен его монтаж.

При создании стеновых и потолочных конструкций применяют два вида оцинкованных стальных профилей – UD и CD. Построить криволинейную поверхность вам не удастся без арочного профиля. Все перечисленные профильные элементы имеют стандартные размеры поперечного сечения. Отличия между ними заключаются только в длине и толщине используемого металла.

UD — направляющий профиль для гипсокартона. Он предназначен для создания монтажной плоскости и ставится по контуру будущего подвесного потолка или стеновой обшивки. В него вкладывается несущий профиль CD. Он образует каркас обрешетки, к которой крепят гипсокартон.

Ширина профиля UD равна 28мм, а высота — 27 мм. Длина представлена в двух вариантах: 3 и 4 метра. Толщина стенки зависит от изготовителя и может составлять от 0,4 до 0,6 мм.

Решая вопрос, какой профиль нужен для гипсокартона, в первую очередь обращайте внимание на толщину металла. Элементы из тонкой стали (0,4 мм) можно использовать лишь для обшивки стен. Толстый металл (0,5-0,6 мм) будет надежно держать подвесную потолочную систему.

CD – несущий плоскостной профиль. Он применяется для формирования каркаса и принимает на себя основную часть нагрузки. Данный элемент конструкции отвечает за пространственную жесткость каркаса и служит основой для крепления гипсокартона.

Ширина CD профиля – 60 мм, высота 27 мм. Стандартная длина предлагается производителями в двух типоразмерах: 3000 и 4000 мм.

Всем хорош плоскостной профиль, кроме одного момента: из него нельзя создать основу для обшивки арочного проема или криволинейной поверхности. Эту проблему изготовители решили очень просто: взяли стандартный несущий профиль CD и сделали в нем фигурные надрезы и отверстия. Так получился арочный профиль, размеры которого полностью совпадают с шириной и высотой несущего.

Монтажные размеры профиля для гипсокартона арочного: ширина 62 мм, высота 27 мм при длине 3 или 4 метра. Гнуть этот профиль можно не только внутрь, но и наружу. Радиус изгиба при этом не должен быть меньше 50 см.

Некоторые компании, например Кнауф, предлагают готовый гнутый выпуклый или вогнутый арочный профиль, предназначенный для купольных конструкций и криволинейных потолков. Это обычный профиль CD, отформованный на заводском оборудовании.

Перегородочные профили

Маркируются символами UW (направляющий), CW (несущий или стоечный). По сравнению с плоскостными профилями эти элементы имеют большую ширину и высоту.

Их основной размерный ряд выглядит следующим образом:

  • Несущий CW -50/50 мм, 75/50 мм, 100/50 мм, 125/50 мм, 150/50 мм;
  • Направляющий UW – 50/40 мм, 75/40 мм, 100/40 мм, 125/40 мм, 150/40.

Вариации длины несущего стоечного профиля 2,6 — 4,0 метра. Стандартная длина направляющего — 4000 мм. По форме поперечного сечения перегородочные профили заметно отличаются от плоскостных. На них откатывают два продольных ребра, повышающих жесткость стенки, а в стоечном делают H-образный вырез для пропуска кабельных линий.

Профили направляющие для гипсокартона UW используют для задания монтажной плоскости простенка и установки несущих профилей. Их монтируют по всему периметру перегородки (на стенах, на полу и потолке).

Стоечный профиль CW применяется для формирования каркаса. Он чаще всего устанавливается с шагом 40 см так, чтобы швы листов гипсокартона попадали на его поверхность.

Другая область применения усиленного CW и UW профилей — подвесной потолок из гипсокартона, где от каркаса требуется максимально высокая пространственная жескость. Здесь их функции остаются такими же самыми: создание направляющей плоскости (UW) и несущей обрешетки (CW).

Коротко про монтаж профилей

Как мы уже сказали, направляющий профиль под гипсокартон служит «базовой линий», определяющей плоскость обшиваемой поверхности. Он крепится к стенам и потолку с помощью дюбелей и саморезов.

Для сборки узла из направляющего и несущего профилей используют два способа:

  • Саморезы («блохи»);
  • Механический просекатель.

Последний способ взаимного соединения профилей ускоряет процесс сборки, исключая манипуляции с шуруповертом. Однако, у него есть один недостаток: разобрать такое соединение (аналог заклепочного) в случае необходимости довольно сложно.

Для крепления несущего профиля к стене или потолку используют прямые пластинчатые или штыревые (скользящие) подвесы.

Для соединения несущих профилей в перпендикулярном направлении используют одноуровневые или двухуровневые «крабы» — прямоугольные штампованные пластины.

Ориентировочные цены

Цены на металлический профиль для монтажа гипсокартона существенно разнятся в зависимости от размеров и толщины металла. Мы рассмотрим рыночные предложения по стандартным характеристикам.

Направляющий профиль UD (длина 3 метра, толщина металла 0,5 мм) можно приобрести за 60-90 рублей. Несущий профиль CD такой же длины и толщины продается за 80-130 рублей.

Средние цены на стеновой направляющий профиль UW (ПН) длиной 3 метра выглядят так:

  • 50х40х0,4 мм — от 60 до 70 руб.;
  • 75х40х0,4 мм – 80-90 руб.;
  • 100х40х04 мм – 90-110 руб.;

Профиль толщиной 0,6 мм дороже в среднем на 25-30%.

Ориентировочная стоимость стоечного CW (СП) профиля (3-х метрового):

  • 50х50х0,4 мм – 80-90 руб.;
  • 75х50х0,4 мм – 100-110 руб.;
  • 100х50х0,4 мм – 120-130 руб.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
