Соотношение высоты крыши к высоте дома

Способы и правила расчета высоты крыши относительно дома

В процессе эксплуатации здания на кровлю воздействуют осадки и иные погодные явления. Если высота конька двухскатной крыши подобрана неправильно, возникает опасность разрушения конструкции даже несильным ветром или выпавшим градом. Чтобы конструкцию не пришлось ремонтировать или сооружать новую, важно уметь правильно вычислять этот параметр, а также значение угла ската.

  1. Характеристики, зависимые от высоты крыши
  2. Угол наклонов скатов
  3. Площадь кровельной поверхности
  4. Несущая способность кровельного каркаса
  5. Нюансы при подсчете параметров
  6. Тип кровли
  7. Уклон крыши
  8. Кровельный материал
  9. Факторы, влияющие на проектирование
  10. Сила и направление ветра
  11. Характер использования помещения
  12. Порядок и правила расчета высоты кровли

Характеристики, зависимые от высоты крыши

Если высота конька подобрана неправильно, строение может разрушиться под воздействием ветра или под тяжестью снега

Высота одноэтажного дома с крышей определяет его внешний вид и тесно связана с некоторыми характеристиками устройства кровли. Высчитать этот параметр также важно для определения расхода ресурсов на покрытие.

Угол наклонов скатов

При расчете высоты конька двускатной крыши следует учитывать: чем больше ее значение, тем более крутым выйдет наклон кровли. Если погода в местности характеризуется большим количеством осадков или снежными зимами, величина угла должна быть достаточной для того, чтобы влага не задерживалась на кровле. Нормой считаются значения в пределах 20-50 градусов.

Площадь кровельной поверхности

Высота крыши влияет на площадь скатовых поверхностей. Для монтажа островерхой конструкции потребуются большие объемы кровельных материалов. Таким образом, затраты на монтажные работы в этом случае возрастут.

Несущая способность кровельного каркаса

Габариты кровли влияют и на массу конструкции. У высокой крыши она будет больше, равно как и создаваемая слоями нагрузка на стропила. Такие тяжелые конструкции нуждаются в более мощном каркасе с большим числом компонентов.

Нюансы при подсчете параметров

При высоком коньке нагрузка на крышу уменьшается

Чтобы правильно вычислить габариты крыши, важно представлять себе ее конструктивные особенности. Используемые материалы, архитекторские решения и уклон влияют на выбор высоты.

Тип кровли

Если конструкция предполагает большое число слоев, например, усиление гидроизоляционной прокладки или обустройство нижней кровли, ее делают более пологой. Большое число скатов предполагает достаточную высоту с хорошо заметной верхушкой.

Уклон крыши

Конструкция с крутым уклоном будет иметь высокий конек. По стоимости она будет заметно превосходить пологую крышу. Это связано с увеличением затрат на материалы для покрытия. При угле в 60 градусов понадобится в 2 раза больше финансов, чем для реализации слабоуклонного варианта (10 градусов и менее).

Кровельный материал

При использовании легковесных материалов не обязательно делать высокий конек

Если используются легковесные и простые в монтаже рулонные материалы, в высоком коньке нет необходимости. Такие покрытия хорошо подходят для плоских и близких к ним кровель, но при укладке нужно позаботиться о минимизации стыковых мест и нахлестов. Это же правило относится к крупнолистовым материалам.

Если планируется выкладывать покрытие большой массы, крышу делают с большим уклоном и выше. Это нужно для равномерного распределения веса по площади и минимизации прогиба балок стропил. Самые высокие и крутые конструкции делаются под кровли, выполненные из тяжелого материала, включающего много единичных компонентов, например, черепичных покрытий из керамики. Это обусловлено большим количеством стыков в подобных конфигурациях. В просветы между элементами проникает влага, что способствует ухудшению эксплуатационных качеств кровли. Целесообразно обеспечить максимально возможный отток воды с поверхности, и конструкция с выраженным уклоном способствует этому.

Кровля из шифера должна иметь более высокий конек, чем из металлической черепицы. Связано это с тем, что первый материал имеет ограниченную протяженность (обычно 1,75 метра). Покрытия из металла могут закрывать скат по вертикали полностью.

Факторы, влияющие на проектирование

При большом количестве осадков в регионе крышу лучше делать островерхой

На размеры и пропорции крыши оказывают влияние погодные факторы. Конструкция должна сохранять стабильность при воздействии сильного ветра и осадков. Кроме того, нужно предотвратить протечки и порчу материала, вызываемую влагой.

Для севера Европы характерны крутые островерхие крыши, что связано с большой влажностью воздуха и значительным среднегодовым количеством осадков. Это помогает дождю и снегу быстрее сходить с поверхности, не создавая добавочной нагрузки на фундамент и уменьшая разрушительное воздействие на покрытие. В регионах с подобным климатом уклон ската должен быть не меньше 45 градусов. Это относится и к тем местностям, где воздух обычно не влажный, но зимой выпадает много снега.

Сила и направление ветра

В регионах с ветреной погодой крыши делают пологими

Если в регионе часто дуют порывистые ветра, конструкцию делают пологой. Делать крутую крышу с углом больше 20 градусов в таких местах опасно – она может деформироваться. В районах с более спокойным движением воздушных масс можно возводить здания с плоской и высокой крышей.

Характер использования помещения

Здания без чердака обычно имеют небольшую массу, не предназначены для постоянного проживания и служат хозяйственными постройками. В таком помещении должен быть сквозной проход 160 см высотой и 120 – длиной. В целом строение не должно быть слишком тесным, его габариты не должны препятствовать техническому обслуживанию. Важно и соблюдение мер пожарной безопасности. Если строится жилое здание, чердачное помещение по правилам должно быть предусмотрено. Пользоваться им или нет, решают уже сами хозяева. На высоту крыши чердак влияет в соответствии с тем, существует ли нужда перемещаться по нему и в какой роли он эксплуатируется – как кладовая или жилая комната.

Если здание имеет небольшой вес и возведено на соответствующем фундаменте, высокая крыша будет создавать дополнительную нагрузку на основание, особенно если она выполнена из тяжелого материала. В этом случае высоту рассчитывают так, чтобы конструкция получилась достаточно легкой. Если фундамент и общий вес дома позволяют, можно монтировать и высокую крышу. При этом нужно представлять себе, насколько ее вид будет вязаться с архитектурным решением самого здания.

Порядок и правила расчета высоты кровли

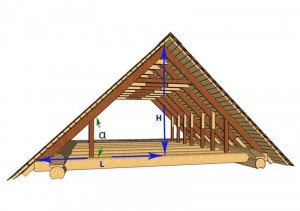

При нахождении высота конструкции с двумя скатами ее представляют как равнобедренный треугольник в разрезе. Если из вершины провести перпендикуляр, его можно поделить на 2 одинаковые части. Они представляют собой прямоугольные треугольники.

Порядок расчетов в этом случае будет выглядеть так:

  1. Измеряют сторону здания, примыкающую к искомому углу ската крыши. Делят ее на 2. В результате получается значение одного из катетов фигуры.
  2. Находят тангенс выбранного угла уклона.
  3. Число, полученное в предыдущем пункте, умножают на длину катета. В итоге получится искомая высота конька.

Эти расчеты иллюстрируют также связь габаритов крыши с углом уклона. Чем более островерхая конструкция, тем она будет выше. Можно провести расчеты по тому же принципу и по чертежу, обозначив на нем требуемые параметры.

Как правильно рассчитать высоту крыши?

Возведение крыши дома является завершающим этапом строительства и требует знаний о том, как рассчитать ее правильно.

Завершающий этап строительства дома — возведение крыши.

  1. Что нужно учесть при расчете высоты крыши?
  2. Как рассчитать размер конька?
  3. Расчет односкатной и двускатной конструкции
  4. Расчет четырехскатной конструкции
  5. Расчет мансардной кровли

Что нужно учесть при расчете высоты крыши?

Крыша считается одним из самых важных элементов дома. При условии правильного выполнения она дополняет внешний вид дома, сохраняет тепло и комфорт внутри помещений. Как рассчитать высоту крыши? Для этого следует учитывать несколько факторов:

Для определения высоты крыши необходимо учитывать следующие факторы: количество скатов и угол наклона, форму крыши, высоту всего здания, вид материала.

  • количество скатов и угол их наклона;
  • форму;
  • высоту всего здания;
  • природные факторы (силу ветра, среднее количество осадков в год и др.);
  • вид материала;
  • пожелания хозяина дома.

Кроме того, увеличить размер конструкции может конек крыши, от которого зависит строение стропильной системы. Без знания этого параметра сложно рассчитать общую площадь кровли и количество материалов, необходимых для дальнейшей работы. Параметры конструкции будут зависеть и от других элементов: слоя утеплителя, снегозадержателей и др.

Если расчеты выполнены правильно, это позволит не только повысить прочность конструкции, но и сэкономить на

покупке строительных материалов, не переплачивая за излишек.

Способы расчета зависят от вида крыши дома.

Это важно учитывать, чтобы получить точные результаты.

Существует несколько основных видов крыш:

  • двускатная;
  • односкатная;
  • четырехскатная;
  • мансардная;
  • шатровая.

Как рассчитать размер конька?

Для правильного расчета конструкции крыши необходимо вычислить высоту конька. Он влияет на то, каким будет угол наклона ската и сколько потребуется средств для строительства.

Угол наклона зависит от материала, из которого планируется делать кровлю. Некоторые покрытия можно укладывать на кровлю с наклоном от 15 до 60°, другие — от 11 до 90°.

Важно учитывать функциональность и внешний вид будущей крыши. Плоская кровля испытывает значительную нагрузку по мере накопления снега. Слишком острая кровля выглядит не эстетично, к тому же увеличивается ветровая нагрузка. Оптимальным для европейской части континента считается угол наклона ската от 35 до 40°.

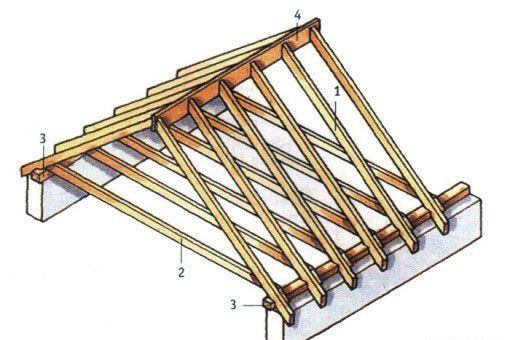

Коньковый прогон (конек) представляет собой горизонтально расположенный брус, который является стыком двух скатов кровли, именно на этот элемент опираются стропильные ноги. Обычно коньковый прогон применяется для двускатной кровли. Он может быть сделан из разных материалов в зависимости от материала основной часть кровли. Чаще всего используется оцинкованный кровельный прогон.

Для расчета высоты конька нужно вооружиться знаниями, полученными на уроках геометрии. Примите коньковый прогон за катет прямоугольного треугольника, длину дома — за второй катет / 2 и длину ската — за гипотенузу. Затем следуйте правилу: длина одного катета прямоугольного треугольника равняется длине второго катета, умноженного на тангенс угла при основании.

Расчет односкатной и двускатной конструкции

Односкатная крыша — самый легкий вариант, поэтому ее расчет и возведение не требуют большого опыта строительных работ. Для того, чтобы получить высоту односкатной кровли, нужно измерить ширину здания в сантиметрах. Затем полученное число разделить на вторую цифру показателя оптимального уклона кровли. Так, если рекомендуется соотношение 1:5, то ширину здания нужно делить на 5. В результате получится число, которое показывает высоту односкатной крыши.

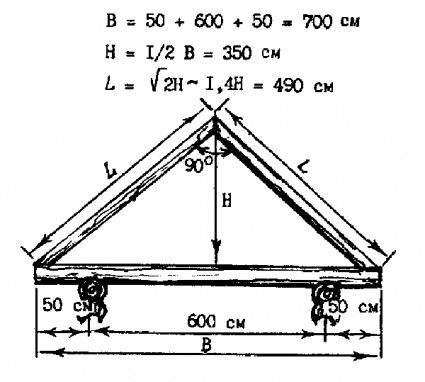

Чтобы рассчитать высоту крыши с двумя скатами, сначала нужно определить угол уклона. Чаще всего он составляет 30-50°. Меньший угол приведет к тому, что на поверхности будет скапливаться снег, что увеличит нагрузку на стропильную систему. Если уклон будет больше 50°, то усилится ветровая нагрузка.

Вычислить высоту конструкции можно по формуле: ширину здания разделить на 2 и умножить на тангенс угла наклона. Например, нужно определить высоту кровли дома шириной 8 м. Крыша двускатная, ее угол наклона — 35°. Коэффициент высоты (тангенс 35) равен 0,7. По формуле, ширину дома нужно разделить на 2 и умножить на коэффициент 0,7. В результате высота будет равна 2,8 м.

Расчет четырехскатной конструкции

Четырехскатная кровля на сегодняшний момент считается наиболее прочной, а кроме того, она отличается привлекательным внешним видом. Такая конструкция позволяет с легкостью монтировать отдельные элементы, например, окна.

Существуют 2 основные разновидности крыш:

  • шатровые;
  • вальмовые.

Виды скатных крыш: а – пологая двухскатная; б – крутая двухскатная; в – вальмовая четырехскатная; г – односкатная (в форме парты); д – ломаная (мансардная) двухскатная; е – шатровая четырехскатная.

Отличительной чертой шатровых крыш является одинаковая форма и площадь всех скатов. Шатровые крыши возводят на зданиях с одинаковой длиной сторон, они хорошо выдерживают ветровую нагрузку, что делает их идеальным вариантом для местности без определенного направления ветра.

Читать еще:  Ворота из металлопрофиля с элементами ковки

Вальмовые крыши состоят из двух трапециевидных скатов и двух треугольных — вальмов. Конструкция такой кровли достаточно сложная, требует покупки большого количества дорогих материалов, но она отличается прекрасным внешним видом, идеально подходит для создания мансард. В вальмовых крышах часто встречаются встроенные элементы, например, окна.

Углы наклона вальмовых кровель достаточно большие, что делает их не лучшим вариантом для местности с сильным ветром. Это ограничение можно обойти с помощью установки дополнительной защиты, что потребует денежных вложений.

Для того, чтобы рассчитать высоту четырехскатной крыши, можно воспользоваться той же формулой, которая использовалась для расчета двускатной. Кроме этого, нужно вычислить высоту конька и системы стропил. Тщательные расчеты объясняются более сложным строением, необходимостью правильно подобрать несущие конструкции.

Оптимальная высота вальмовой кровли зависит от высоты мансарды. Чаще всего расстояние от пола до конька составляет 2 м плюс 50 см на утепление и обшивку.

Расчет мансардной кровли

Мансардная кровля имеет два ската с изломом. Из-за особенностей конструкции, крыша имеет необычный «ломаный» вид. Такой прием используется для увеличения функциональной площади мансарды.

Расчет высоты выполняется по тому же принципу, что и для двускатной крыши, но с некоторыми отличиями. Основная сложность для расчетов заключается в том, что такая кровля будет иметь не один угол наклона. Перед тем, как переходить к расчетам, нужно вычислить углы наклона.

Профессиональные строители рекомендуют воспользоваться правилом «золотого сечения», для чего контур крыши вписать в окружность. Эта мера позволит избежать распространенного недостатка: если расчет проведен неправильно, крыша может выглядеть не очень красиво.

Расчет параметров считается самым важным этапом монтажа, правильное выполнение которого гарантирует надежность конструкции, эстетичный вид и долгий срок службы. Все расчёты параметров крыши необходимо сделать перед началом строительных работ, в противном случае можно потратить много денег, времени и сил, чтобы устранить различные недостатки во время возведения и эксплуатации дома.

Рассчитать высоту крыши можно самостоятельно, но лучше доверить это специалисту-проектировщику, если собственных знаний и опыта недостаточно.

Как рассчитать высоту крыши?

Инженер технического отдела

Специалист по кровельным и гидроизоляционным технологиям

Какая оценка была у вас в школе по тригонометрии? Строительство дома даст вам шанс освежить свои знания и, при необходимости, наглядно докажет вашим детям, что школьная программа все-таки применима в реальной жизни. Расчет высоты крыши – красивая задачка по теме «прямоугольные треугольники». Приступим!

Зачем вообще ее рассчитывать?

Основной параметр крыши – угол ее наклона, он выбирается не наобум, а исходя из климатических особенностей региона и предполагаемого типа кровельного покрытия. Производители материалов обычно определяют диапазон применимости своих продуктов – от минимального угла наклона до максимального, в нормативных документах тоже чаще всего прописаны не конкретные значения уклона, а лишь граничные условия. Как же выбрать точное значение?

Можно выбрать несколько допустимых значений угла наклона кровли и рассчитать для каждого случая ее высоту. Этот параметр уже делает будущую кровлю более осязаемой. Ее можно нарисовать в правильных пропорциях, раскрасить в желаемый цвет и прикинуть – гармонично ли она будет выглядеть на готовом здании, не будет ли казаться слишком массивной, позволит ли обустроить мансардный этаж? Именно на этом этапе можно увидеть, например, что протяженный скат выглядит скучно и настоятельно требует украсить себя мансардным окном.

А вот дальше, имея высоту и углы наклона, можно посчитать общую площадь кровли и примерно оценить ее вес. На этом этапе в прекрасный мир архитектурных фантазий чаще всего грубо вмешивается Его Величество Бюджет, и все варианты сводятся к одному — выбирается угол наклона кровли, минимально допустимый по климатическим условиям и отвечающий минимальной смете на кровельные материалы. Что ж, почему бы и нет?

Расчет высоты односкатной кровли

Односкатная кровля в плане представляет собой самый настоящий прямоугольный треугольник. Те его стороны, которые образуют прямой угол, называются катетами, оставшаяся сторона – гипотенузой. Переводя с языка геометрии на язык строительства, мы увидим, что катеты – это длина стены здания и искомая высота кровли, гипотенуза – длина будущих стропил. Один из катетов – длина стены здания (а) — нам точно известен, также мы знаем и угол наклона (α).

Расчет высоты односкатной кровли

Теперь вспомним определение тангенса угла наклона – он равен отношению длины противолежащего катета к длине прилежащего. В нашем треугольнике прилежащий катет – это длина стены, а противолежащий – высота кровли.

Тангенсы углов собраны в таблицах Брадиса. Помните такие? Теперь за ними не нужно идти в библиотеку, как в школьном детстве – их можно просто скачать в интернете и найти значение тангенса для нужного нам угла! После чего просто перемножим найденный тангенс угла и длину стены здания – и получим высоту кровли.

Формула расчета высоты односкатной кровли

За наши старания мудрый дедушка Пифагор предлагает нам бонус – теперь по теореме, носящей его имя, можно легко рассчитать и длину стропил.

Квадрат гипотенузы равен сумме квадратов катетов, а значит, длина стропил (L) будет равна корню квадратному из суммы квадратов длины стены и высоты кровли.

Формула расчета длины стропил односкатной кровли

Важно: по этой формуле мы рассчитываем длину стропил до пересечения со стеной. Если по плану стропила заканчиваются ниже уровня крыши, образуя свес, то к полученному значению нужно прибавить длину этого свеса.

Расчет высоты двускатной кровли

Чем двускатная кровля отличается от односкатной? В геометрическом смысле – тем, что ее сечение сложено из двух прямоугольных треугольников, а не из одного. Если крыша симметрична, то прилежащий катет при угле наклона будет равен не длине стены, а половине этого значения. В остальном расчет идентичен.

Расчет высоты двускатной кровли

Формула расчета высоты двускатной кровли

Зависимость полезной площади мансарды от угла наклона крыши

  • Если угол наклона двускатной кровли равен 45°, то высота кровли будет равна половине длины стены;
  • Если угол наклона двускатной кровли равен 30°, то длина стропил будет в два раза больше высоты кровли;
  • Если угол наклона двускатной кровли равен 60°, то длина стропил будет равна длине стены.

Расчет высоты ломаной крыши

Скаты ломаной крыши имеют два угла наклона – верхний и нижний. Нижний обычно превышает 45°, верхний – составляет от 15 до 45°.

Расчет высоты ломаной крыши

Катеты нижнего треугольника обозначены как h1 и b1, верхнего – h2 и b2. Соответственно, общая высота кровли будет равна сумме h1 и h2.

Проблема заключается в том, что, в отличие от случая односкатной и обычной двускатной кровли, мы не знаем значения b1 – оно никак не связано с общей длиной стены а. Однако, скорее всего, нам уже известна высота h1 – ломаная кровля чаще всего проектируется для размещения под ней мансарды, и h1 – это комфортная для человека высота внутреннего помещения, равная 2,4 м.

Что касается h2, то этот параметр мы можем рассчитать по уже знакомому алгоритму, через тангенс угла α2.

Расчет высоты других типов кровель

Высота кровель любого другого типа рассчитывается по тому же принципу – сечение крыши разбивается на простейшие фигуры – треугольники, трапеции, квадраты — и анализируется с помощью законов геометрии.

Вместо заключения

После прочтения этой статьи может создаться ложное впечатление о том, что расчет кровли прост и доступен даже школьнику. Однако определение высоты кровли – всего лишь один, довольно незначительный этап полного расчета. Вы можете воспользоваться предоставленной информацией для того, чтобы подстегнуть свою фантазию, чтобы определиться с типом кровли, кровельным покрытием, чтобы лучше понимать строителей и проектировщиков, но, пожалуйста, предоставьте расчет кровли профессионалам – от этого зависит не только состояние вашего кошелька, но и ваша безопасность!

Как рассчитать высоту крыши: расчет высоты конька дома

Кровля является первым защитным барьером дома, который препятствует проникновению в жилое помещение холодного воздуха, талой или дождевой влаги. Если грамотно рассчитать, а затем правильно определить высоту конька кровли, она будет самостоятельно отводить атмосферную влагу, снеговую массу с поверхности ската, не допуская увеличения нагрузки на стропильную систему. В этой статье мы расскажем, как просто рассчитать высоту крыши дома, а также как этот параметр влияет на качества кровельной конструкции.

Определение и функции

Чтобы внешний вид крыши был гармоничным и органично дополнял архитектурный замысел дома, необходимо правильно рассчитать соотношение ширины и длины здания. Согласно строительной терминологии высотой конька называют расстояние от середины основания кровли до ее высшей точки. От этого параметра зависят следующие качества конструкции:

  1. Угол наклона скатов крыши. Чем выше конёк, тем круче должен быть уклон крыши дома. На территории средней полосы России, которая славится большим количеством зимних осадков, затяжными ливнями осенью, рекомендуется выбирать угол наклона скатов в пределах 20-50 градусов.
  2. Площадь скатов. Чем выше кровля, тем большую площадь имеют скаты, за счет чего увеличиваются расходы на кровельное покрытие, а также материал для изготовления стропильного каркаса.
  3. Несущая способность каркаса. С увеличением высоты крыши возрастает вес, а, следовательно, и нагрузка от кровельного пирога, из-за чего приходится усиливать каркас конструкции дополнительными элементами.

Важно! Существует 2 метода расчета высоты крыши: можно рассчитать этот параметр, исходя из величины желаемого уклона, или, наоборот, определиться с высотой кровли, а затем рассчитать, какой для этого нужно сделать угол наклона скатов.

Факторы, влияющие на выбор

Высота крыши дома оказывает значительное влияние на технические характеристики, эксплуатационные характеристики конструкции. Если правильно рассчитать, а затем сделать проект кровли, отвечающий климатическим условиям, характеру использования сооружения, то она прослужит дольше, будет нуждаться в меньшем уходе и обслуживании. При проектировании крыши дома учитывают следующие факторы:

  • Количество осадков. Чем больше среднегодовое количество осадков в регионе строительства, тем больше выше должен быть конёк.
  • Силу и направление ветра. В ветреных регионах рекомендуется строить малоэтажные сооружения с низкой, покатой кровлей, чтобы ее не срывало от стремительных порывов воздуха.
  • Характер использования помещения. Если проект дома предусматривает устройство жилой мансарды, то высота конька должна составлять не менее 2,5 м.

Обратите внимание! Высота и уклон крыши рассчитываются до составления проекта, так как эти показатели оказывают сильное влияние на конструкцию стропильного каркаса и выбор кровельного покрытия.

Порядок расчета

Выполнить расчет высоты кровли достаточно просто, даже если не иметь под рукой специальной программы-калькулятора. В основу вычислений принимается, что вертикальный срез крыши представляет собой равнобедренный треугольник, основание которого соответствует ширине фронтона. Зная геометрические формулы, мы можем найти высоту конька по формуле вычисления, справедливой для треугольника:

  1. Сначала нам необходимо измерить ширину сооружения, а затем разделить эту величину на 2.
  2. Затем нужно определить уклон ската, то есть вычислить угол между основание кровли и поверхностью ската.
  3. Следующим действием мы по таблице Брадиса или с помощью инженерного калькулятора определяем тангенс угла, образованного основание крыши и скатом.
  4. Затем мы умножаем половину ширины перекрываемого сооружения на тангенс угла между скатом и основание крыши, получая высоту конька.

Опытные мастера рекомендуют выбирать высоту конька таким образом, чтобы уклон кровли находился в пределах 25-45 градусов. При этих значениях конструкция обладает оптимальным соотношением цены и эффективностью водоотведения.

Правила расчета высоты крыши для дома

Высота крыши влияет на внешний вид дома, сложность сборки стропильного каркаса и технические характеристики. Поэтому важно уделить особое внимание определению размера и только после этого закупать материал. Для того чтобы сделать расчеты необязательно обращаться в специализированные организации. В статье обсудим как правильно рассчитать высоту крыши, а также что на нее влияет.

Читать еще:  Газовая горелка для кровельных работ

Что влияет на высоту конька?

Коньком называют горизонтальное ребро сопряжения вершин двух скатов крыши. Завышение и занижение высоты негативно влияет на эксплуатацию кровли, портит внешний вид здания. Поэтому при расчете недостаточно руководствоваться лишь собственным вкусом. Перед тем как рассчитать высоту конька важно обратить внимание на различные технические условия.

В статье примем по умолчанию крыши с равными скатами по длине и углу наклона. Это упростит определение высоты, хотя все описанные принципа применимы и к асимметричным конструкциям.

Согласно геометрии, один из скатов будет гипотенузой, а расстояние от конька до основания катетом.

Перед тем как рассчитать высоту крыши дома обращают внимание на следующие факторы:

  • тип кровельного покрытия;
  • чердачное помещение;
  • атмосферные явления.

Теперь пройдемся по каждому пункту более подробно.

Кровельное покрытие

Для разных материалов есть собственные требования по крутизне уклона. От этого показателя будет зависеть расчет высоты конька двускатной крыши. Есть общие принципы выбора материал в зависимости от угла ската:

  1. Для небольших штучных элементов уклон ската должен быть больше чем для длинных листовых материалов. Это связано с тем, что при скапливании влаги в стыках могут появиться протечки. Поэтому коньки для шиферной крыши выше чем коньки на крышу из металлочерепицы. Дело в том, что длина волнового шифера всего 1,75 м, а металлический кровельный материал может занимать всю длину ската.
  2. Высота коньковой крыши влияет и на количество стыков. С занижением угла должно уменьшаться и количество соединений, нахлестов. Поэтому самыми надежными вариантами считаются крупнолистовые и рулонные материалы.
  3. Тяжелые кровельные элементы размещают на крутых скатах. Крыши из шифера и керамической черепицы имеют большую массу, поэтому делают крутой уклон. Так, они не прогибают стропильные балки.

При этом стоит помнить, что чем круче уклон, тем больше материала для покрытия крыши понадобится. Так, если брать за 100% потребность для угла ската 7—10°, тогда угол в 45° потребует 150% перерасход, а угол 60° — все 200%.

Размеры скатов относительно ширины дома будет меняться вместе с высотой конька.

Чердачное помещение

Существует две разновидности домов: с чердачным помещением и без него. Для каждого варианта есть собственные условия расчета высоты конька. Если чердачное помещение жилое, тогда к росту самого высокого владельца добавляется 30—40 см. Но лучше подумать и о гостях, сделав потолок на высоте 2,4 метра. Но важно помнить, что это только потолок, а не высота крыши. Сюда нужно будет прибавить еще полметра или больше, в зависимости от предпочтений.

Если чердачное помещение нежилое, тогда высота конька рассчитывается под влиянием пожарной безопасности. Один из пунктов обязывает владельцев обеспечить сквозной проход под кровлей высотой не меньше 1,6 метра, а шириной 1,2 м. При сложных стропильных системах эти размеры могут быть сокращены на 0,4 м. Это пространство обеспечит свободный воздухообмен и проход для ремонта, осмотра.

Бесчерданые здания строятся так, что над перекрытием предыдущего этажа дополнительно возводятся стены. Например, в полумансардных зданиях высота стен увеличена на 1,4 метра. В таких конструкциях высота крыши отсчитывается от нижней грани мауэрлата. Такие конструкции подходят для климатических зон с сильными ветрами. Это делает возможным уменьшить уклон ската.

Бесчердачные сооружения популярны в строительстве гаражей, складов и других небольших бытовых построек. Обычно в них не предусматривается чердачное перекрытие, тем самым происходит экономия материала и времени.

Атмосферные явления

Климатические условия напрямую влияют на высоту конька. Поэтому в разных городах имеется свой «золотой» уклон ската. К атмосферным явлениям относят следующие факторы:

  1. Осадки. Чем больше дождей снега в вашем регионе, тем больший уклон нужно делать. Соответственно увеличивается и высота крыши. Если пренебречь этим условием, тогда увеличивается вероятность появления протечек.
  2. Ветер. Для местностей с ветрами средней и малой силы нет разницы в высоте конька. А вот так, где часто дуют сильные, порывистые ветра обычно уклон кровли не превышает 10°. Это накладывает определенные ограничения на применяемые материалы. Не учитывая силу ветра, вы рискуете потерять всю конструкцию крыши.
  3. Количество снега. Существует отношение между крутизной уклона и количеством снега. Чем больше его выпадает зимой, тем больший угол нужно делать. Причина в увеличении нагрузки на стропильную систему. Рекомендуется отдавать предпочтение скатам уклоном больше 45°.

Определить особенности региона проживания можно обратившись в местную метеослужбу или к справочной литературе. В нормативной документации СНиП 23-01-99 или СП 20.13330.2011 есть погодные карты и рекомендации по строительству.

Способы расчета высоты конька

Расчет высоты крыши во многом зависит от ваших предпочтений. Есть два основных способа:

  • математический;
  • графический.

Разберемся с математическим способом подсчета. Как уже говорилось в первом подзаголовке, по умолчанию взяли двухскатную равнобедренную крышу. У нас есть возможность рассчитать необходимую высоту если знаем угол уклона и расстояние между скатами. Теперь понадобится таблица Брадиса и калькулятор. В справочной литературе находим величину тангенса нашего угла, а после умножаем ее на половину длины между скатами. В итоге получается высота конька.

Рассмотрим расчет на реальном примере. Предположим что наше строение имеет габариты 7х10 метра. При этом находимся в зоне со средними ветрами, а в роли кровельного покрытия используем металлочерепицу. Обустраивать чердак не планируем, а уклон возьмем равным 20°, чтобы дождевая вода без проблем стекала.

Получается, что длина катета составляет 7/10 = 3,5 метра. Согласно данным таблицы тангенс 20° равен 0,839. Теперь перемножаем получившиеся числа: 3,5*0,839 = 2,94. Значит, высота конька двухскатной крыши, от нижней части мауэрлата, составляет 2,94 метра.

Графический способ подойдет тем, кто имеет под рукой лист бумаги, карандаш и линейку с транспортиром. Все что понадобится это начертить крышу в разрезе, соблюдая масштаб. Для этого начертите горизонтальную линию, отметьте на ней границы основания крыши. Определите середину и прочертите перпендикуляр. С одной из сторон при помощи транспортира начертите линию под нужным углом. Точка пересечения покажет высоту, нужно лишь замерить ее линейкой.

Получившийся результат будет приближенным, к нему нужно еще добавить 2/3 толщины стропильной ноги. Небольшие отклонения допустимы и критически не влияют на эксплуатацию крыши. Эти погрешности складываются из необходимости делать вентиляцию под металлочерепицу и обрешетки.

Для того чтобы отметить нужную высоту в реальности достаточно определить середину здания. Затем прибить вертикальный брусок или жердь на нужной высоте. После того как был сделан расчет, постарайтесь как можно точнее перенести его с бумаги на реальное здание. Тогда крыша прослужит многие годы и не даст течи в самые дождливые дни.

Как рассчитать высоту крыши — 3 фактора влияния и ходовая формула

Основой любого строительства всегда был, есть и будет грамотный расчет. Без него в лучшем случае хозяин заплатит лишние деньги, а в худшем строение просто рухнет. Рассчитать высоту конька для какой-либо стропильной системы относительно просто, но одной формулы мало, здесь нужно учитывать целый ряд факторов и далее мы разберем 3 основных фактора, плюс вы получите ту самую формулу расчета.

Конфигурации разных видов крыш.

Три фактора влияющие на высоту кровли

Прежде всего, разберемся с терминологией. Коньком кровли принято называть верхнюю линию соединения скатов этой самой кровли. Причем, конек — это именно горизонтальная линия. Если же, к примеру, у четырехскатной шатровой крыши горизонтальной линии нет, то рассчитывается высота верхней точки соединения скатов.

Большинство видов крыш можно разложить на прямоугольные треугольники.

Расчет двухскатной крыши здания считается самым простым, там мы имеем треугольник. Если от конька провести вертикаль к основе, то получаем 2 прямоугольных треугольника, которые и выступают главными действующими лицами в расчетах.

Но практически все сложные виды конструкций при близком рассмотрении можно разложить на такие же прямоугольные треугольники.

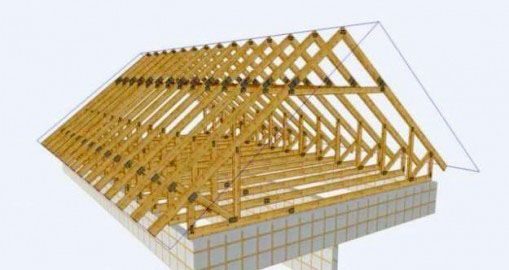

Двускатная конструкция наиболее проста в плане расчета.

Исключение составляют разве что сводчатые конструкции, но возведение такого сооружения своими руками и без подготовки маловероятно, поэтому сводчатую крышу мы оставим в покое и займемся факторами, влияющими на высоту треугольных крыш.

Фактор №1: с природой не поспоришь

В данном случае речь идет только об атмосферных явлениях то бишь — ветер, дождь и снег. Потому как устойчивость дома во время землетрясений к высоте конька не имеет отношения.

Тягаться со стихией, по меньшей мере, глупо, поэтому под нее нужно подстраиваться:

  • Ветровая нагрузка — в районах характеризующихся частыми ураганными ветрами рекомендуют делать уклон крыши не более 10º, максимум 15º, но к счастью у нас таких мест немного. В степных и умеренно-ветреных районах максимум составляет порядка 40 градусов;
  • Средний объем осадков — дождь только на первый взгляд может показаться безобидным. С пологой крыши вода стекает медленней, соответственно вырастает вероятность протечек, а это дополнительная нагрузка в первую очередь на кровельный материал и отчасти на стропильную систему. Оптимальным считается уклон в 45º;
  • Снеговая нагрузка — в России уровень снегового покрова довольно высокий и чем круче будут скаты, тем меньше проблем со снегом. Известно, что для того чтобы снег сходил сам, уклон крыши должен быть порядка 50-60º. Если уклон составляет от 30º до 50º, то самоочищение кровли зависит от кровельного материала, а это уже другой фактор.

Атмосферные явления считаются одними из наиболее важных факторов при расчетах.

Все вышеуказанные данные можно найти в региональной метеослужбе или воспользоваться двумя профильными документами. Первый документ — СниП 23-01-99, а вторым выступает сборник синоптических карт по районам СП 20.13330.2011.

Фактор №2: кровельный материал

Угол наклона скатов напрямую влияет на выбор материала, которым вы планируете крыть крышу. Зачастую на большинстве материалов пишется рекомендованный диапазон угла наклона, но эту информацию еще нужно найти, поэтому проще запомнить несколько общих рекомендаций.

Высота конька и вид кровли связаны.

  • Если материал штучный, к примеру, керамическая или битумная черепица, то угол наклона должен быть как можно больше, ведь на такой плоскости слишком много зацепок, соответственно осадкам будет за что держаться;
  • На пологих скатах в приоритете стоят гладкие и крупные листы. Если раньше это был шифер, то сейчас по характеристикам скольжения его значительно обогнали, металлочерепица и профнастил. Есть еще фальцевая кровля, но она обходится дороже, поэтому используется реже;
  • Тяжелые материалы, такие как керамическая черепица, любят крутые склоны, потому как на пологих склонах под них нужно монтировать гораздо более мощную стропильную систему.

Угол наклона влияет на вид кровельного материала.

Угол наклона ската еще влияет на количество кровельного материала и соответственно затраты на него. Чем круче кровля, тем дороже она обойдется. Так кровля с наклоном в 10º выйдет в 2 раза дешевле кровли с наклоном в 60º.

Фактор №3: чердак

Конструкции крыш бывают чердачные и без чердачные. В первом случае чердачное помещение отделено от нижнего этажа, а во втором, они составляют единое целое. Без чердачная крыша удобней для ветреных районов, в то время как с чердаком есть возможность обустройства дополнительной жилой площади.

Читать еще:  Для чего нужен геотекстиль

Существуют чердачные и без чердачные крыши.

Чердачные конструкции бывают с жилым и не жилым чердаком. Так вот, если чердак не жилой, то пожарный минимум по высоте внутреннего помещения под коньком составляет 1,6 м.

Расчет полезного пространства по двускатной мансарде.

В ветреных районах высота жилых чердаков может быть увеличена за счет боковых «аттиковых» стен, что считается отличным выходом.

Полезную площадь чердака можно увеличить за счет аттиковых стен.

В эстетическом плане, если дом одноэтажный, то оптимальное соотношение высоты конька к высоте первого этажа составляет 1:1. Если сделать больше, то дом будет похож на гриб, а если меньше, то он визуально врастет в землю.

Формула расчета высоты крыши

ИллюстрацииРекомендации
Калькулятор.

Первый и едва ли не самый простой способ — это воспользоваться программой-калькулятором. Под статьей (в «подвале» сайта) вы найдете раздел «строительные калькуляторы», там есть такие программы.

Как было упомянуто, большинство крыш можно разложить на простые прямоугольные треугольники, где один катет — это вертикаль от конька до основы, а вторым катетом выступает горизонталь по основанию, гипотенузой у нас является скат крыши.

Суть математического метода.

Кстати, угол наклона ската можно обозначать градусами, процентами или в виде десятичной дроби. В числителе такой дроби размер высоты конька, а в знаменателе горизонтальный катет нашего треугольника. Так вот строители обычно пользуются именно дробным определением угла наклона, так намного удобней.

Дробное определение угла наклона крыши считается более практичным.

Вывод

Надеюсь, при помощи 3 приведенных выше факторов я вас убедил, что главное определиться с углом наклона для вашей кровли. Рассчитать же высоту самого конька по приведенной формуле не составит труда. На видео в этой статье есть мнения других специалистов. Если остались вопросы пишите в комментарии, постараюсь помочь.

Расчет высоты крыши

Расчет высоты крыши

Итак, нам необходимо произвести расчет высоты крыши. Прежде всего, выбираем тип крыши. Их довольно много, для примера мы выберем самые простые виды крыш: односкатную, двускатную и шатровую. Более сложные конструкции рассчитываются аналогично, так как каждый элемент сложной крыши и представляет собой один из перечисленных выше видов простых крыш. Затем определяем, каков должен быть угол наклона крыши. Все виды кровли (кроме мансардной) имеют один угол наклона. Он колеблется от 11 до 70 градусов, но наиболее приемлемым для российских широт решением считается угол 35-45 градусов. Связано это с тем, что плоские крыши с углом менее 35 градусов зимой испытывают большую снеговую нагрузку. С увеличением же наклона более 45 градусов, крыша начинает испытывать повышенные ветровые нагрузки.

Далее, вспоминаем геометрию. Высота конька является катетом в прямоугольном треугольнике, в котором вторым катетом выступает: для односкатной крыши – ширина дома; для двускатной крыши – ширина дома, деленная на 2; для шатровой крыши – диагональ дома, деленная на 2. Таким образом, высоту конька можно вычислить, умножив длину известного нам катета на тангенс угла наклона кровли. Таблицу тангенсов можно взять из любого учебника геометрии, а также на интернет-порталах, посвященных строительству (там они горделиво называются коэффициентами расчета высоты конька).

Например: у нас имеется дом шириной 8 м, на котором устраивается двускатная крыша с уклоном в 35 градусов. Тангенс 35 градусов равен 0,7. Высота конька, таким образом, равна 8м/2 х 0,7= 2,8м.

Расчет длины стропил и площади фронтона

Аналогичным образом можно рассчитать длину стропильной ноги – она в вышеописанном прямоугольном треугольнике является гипотенузой. Ее длина, соответственно, равняется длине известного катета, поделенной на косинус угла наклона кровли. Например: в доме шириной 8 м с двускатной крышей с уклоном в 35 градусов, длина стропильной ноги (до точки примыкания к стене и мауэрлату) будет равна: 8м/2 / cos35= 8м/2 / 0,819=4,88м. Прибавляем к получившемуся значению длину козырька крыши (0,3-0,5 м), и получаем искомую длину стропильной ноги.

У односкатной и двускатной крыш, зная высоту конька, легко можно рассчитать площадь фронтона: он представляет собой треугольник, в котором конек является высотой, а ширина дома – основанием. Расчет площади треугольника (напомним опять школьный курс геометрии) производится так: длина основания умножается на высоту и делится на 2. Таким образом, площадь фронтона в уже знакомом нам доме будет равна: 8 х 2,8/2=11,2 кв.м.

Как видите, расчет высоты крыши – дело несложное!

Как рассчитать высоту двухскатной крыши.

От высоты конька напрямую зависит угол ската: чем больше высота конька, тем тем больше угол ската. Если угол ската слишком мал, то в зимний период на крыше обязательно будет образовываться снежная шапка, которая не только угрожает кровле, но и оказывает серьёзное давление на всё строение. При слишком большой высоте ската и, соответственно, значительную площадь покрытия, то из-за сильных порывов ветра она может просто не устоять.

● К основным типам скатных крыш относятся: односкатная, двухскатная (она же щипцовая), четырёхскатная. В частном домостроении двухскатная крыша относится к наиболее распространённым. Это довольно простая конструкция — на отдельно стоящие и налегающие друг на друга пары (связанные между собой обрешёткой стропил) опираются два ската. С торцов крыши два фронтона, которые включают в себя так называемые «слуховые окна», способствующие освещению внутреннего пространства на чердаке.

При расчёте высоты двускатной крыши первым делом надо определиться, какой угол наклона скатов будет наиболее рациональным. Для этого лучше обратиться к нормативным документам, которые регламентируют этот вид строительных работ:
СП 20.13330.2011 Нагрузки и воздействия. Актуализированная редакция СНиП 2.01.07-85*. В этом своде правил есть формула расчёта снеговой нагрузки для крыш с двухскатной кровлей и приведена формула ветрового воздействия. Допустимый угол наклона крыши в зависимости от климатических и погодный условий определённого региона может быть разный. Для центральных областей РФ допустимый угол наклона находится в пределах 30-45 º .

● После того, как определён угол наклона, можно приступать к расчёту высоты конька крыши. Воспользуемся нехитрыми приёмами из практической геометрии.

Определим высоту двухскатной крыши на примере:

• Строение с размерами 6х9 метров, угол наклона кровли составляет 40 º . Ширину — 6 м делим пополам: 6 : 2 = 3. Это и есть катет В — его значение = 3. По таблице определяем, что tg 40 º = 0,84. Для поиска оптимальной высоты конька подставляем все исходные значения в формулу: А = 3 х 0,84 = 2,52. Получилось, что наиболее приемлемая высота конька составляет 2,52 м.

Угол наклона крыши при строительстве частного дома.

Простые расчёты нужной высоты двускатной крыши при проектировании частного дома помогут в дальнейшем избежать серьёзных проблем в эксплуатации одного из основных компонентов всего строения.

Как правильно рассчитать высоту крыши дома?

Что самое важное в здании? Конечно же – крыша! Это один из самых важные элементов любого здания. Никакое строение не будет долговечным без нее, — защиты от явлений природы как внутри, так и снаружи здания. Она играет важнейшую роль для общей конструкции дома. Прочность внутреннего пространства, а также стен зависит от качества перекрытия. Ее эстетичный вид влияет на общее впечатление от всего здания. Для этого используются декоративные элементы, которые помогают усилить положительный эффект от дома.

Какие факторы влияют на эстетичный вид кровли? Во-первых, это ее форма. Она формирует цельность восприятия здания у прохожих. Такое возведение – ответственный этап строения дома. От правильности таких расчетов и моделирования зависит не только ее внешний вид, но и ее параметры.

Параметры для моделирования:
Высота кровли. Очень важно правильно рассчитать данный параметр. Следует учитывать угол наклона, а также необходимое количество скатов, используемых материалов для ее покрытия при постройки.

  • Природные условия.
  • Строение.
  • Высота здания.
  • Личное мнение владельца дома.

Схема расчета высоты крыши

Схема расчета высоты крыши
Рисунок 1: Схема расчета высоты крыши

Заблаговременный и максимально точный такой проект в целом необходим чтобы:

Выполнить подсчет материалов, которые будут использоваться для ее будущей постройки.
Заранее учитывать утеплительные материалы, необходимые для нее.
Учитывать в планировании разных устройств (например, снегозадержатели).
Расчет параметров зависит от ее формы. От этого зависит высота несущей конструкции. Невнимательность при учете данных параметров может привести к отсутствию функциональности в дальнейшем эксплуатации здания. Например, высота конька крыши влияет на общую площадь перекрытия. В данном случае, следует учитывать, что расчет материалов может быть увеличен. Также данный параметр влияет на конфигурацию и длину стропил.

Типы крыш

  • Односкатные.
  • Двускатные.
  • Четырехскатные.
  • Мансардные.

Расчет высоты для двускатного типа

Данный расчет необходимо производить путем выбора угла наклона перекрытия (например, 30-50 градусов, иначе увеличивается ветровая нагрузка и скопление снега).

Расчет высоты для двускатного типа
Рисунок 2: Расчет высоты для двускатного типа

Схема расчета высоты и наклона двухскатной крыши

Как вычислить высоту конька и кровли? Необходимо ширину дома разделить на 2, а потом умножить на тангенс угла наклона. Таблица значения тангенсов и калькулятор пригодятся вам в этом и помогут правильно рассчитать необходимые параметры.

Расчет высоты для четырехскатного типа

Прочность такой формы характеризуется возможностью монтирования чердачного окна. Четырехскатный тип имеет различный внешний вид: шатровой и вальмовой. Первый вид характерен для домов квадратной формы при идеальной симметрии, если смотреть с любого угла. Такая конструкция помогает увеличить стойкость нагрузки ветра на кровлю. Второй вид характерен для мансард с характерными «мансардными» окнами.

Расчет высоты для четырехскатного типа
Рисунок 3: Расчет высоты для четырехскатного типа

Сложность конструкции данного типа осложняется еще и достаточно дорогими строительными материалами.

Внимание: нежелательно использовать этот тип перекрытия для частного дома на местности с характерными погодными условиями, такими как сильные ветра. В противном случае большой угол наклона кровли может негативно повлиять на общую конструкцию здания.

Как правильно рассчитать высоту крыши дома? Возьмите формулу, как и для двускатного типа. Заметьте, что также необходимы следующие параметры: длина конька и стропил. Несущие конструкции в данном случае играют важную роль при ее расчете.

Расчет высоты для мансардного типа

мансардный тип
Рисунок 4: мансардный тип

Данный тип имеет такие же параметры что и двускатный, но основные скаты у мансардного типа имеют излом. Такой характерный признак часто придает «ломанный» вид несущей конструкции. Благодаря этому внутренняя площадь помещений увеличивается. Сложность расчета данного мансардного типа состоит из-за углов наклона ската. Внимательно следите, чтобы учитывать все углы наклонения скатов. Это крайне необходимо для расчета.

Принцип золотого сечения также используется, а специалисты советуют его использовать при данных расчетах. Крайне важно здесь, чтобы ее контур не выходил за пределы окружности. Данный принцип (золотого сечения) помогает достичь наиболее эстетичного внешнего вида дома. Устранив данный недостаток, вы получите неповторимый и красивый вид здания.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
