Желоба настенные и подвесные в чем разница

Типы водостоков: внутренний и наружный. Типы желобов

Водосточная система может быть внутренней и наружной. Чтобы выбрать тот или иной вариант, следует учитывать ряд факторов: температурный режим в помещениях, тип крыши, длину скатов и климатические условия того региона, где расположено здание, с учетом количества выпадения атмосферных осадков.

Внутренний водосток

При его обустройстве трубы размещают внутри здания в небольшом удалении от стен. Основные элементы внутреннего водостока: воронки, сливные трубы, стояки и выпуски. Вода обычно отводится в канализационную или дренажную систему. Если правильно установить такой водосток, он будет надежно функционировать как летом, так и зимой. Однако его монтаж связан с определенными трудностями, ведь разместить элементы внутри здания и соединить их друг с другом намного сложнее, чем снаружи. Поэтому внутренний водосток не пользуется большим спросом.

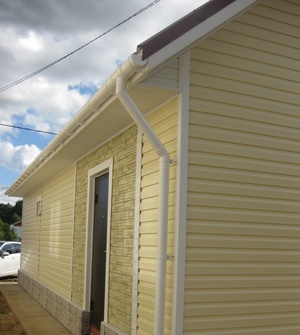

Наружный водосток

В данном случае все элементы системы располагаются с наружной стороны здания. Такой водосток может быть двух типов: неорганизованным, когда вода отводится непосредственно по карнизным свесам, и организованным, когда монтируется полноценная водосточная система.

Неорганизованный водосток имеет ряд недостатков, поэтому его используют нечасто. К примеру, он не защищает фасад от чрезмерного увлажнения – во время дождя стены напитываются влагой, в результате постепенно снижаются их теплоизоляционные свойства. Стены разрушаются, портится их внешний вид, а наледь, которая образуется на карнизах, пагубно сказывается на состоянии кровельного покрытия.

При организованном водостоке такие негативные последствия исключены. Однако следить за состоянием желобов и сливных труб в любом случае необходимо, чтобы вовремя удалять засоры, которые могут препятствовать нормальному водоотведению.

Один из основных элементов наружного водостока – желоб. Он может быть настенным и подвесным. Настенный желоб – он хоть и называется настенным, на самом деле крепится к самому краю ската крыши в непосредственной близости к свесу карниза. По виду он представляет собой лоток с бортиками высотой 15-20 сантиметров, которые задерживают воду внутри. Лотки монтируют под углом к свесу – таким образом, чтобы два из них, расположенные ниже остальных, размещались непосредственно над воронкой, вставленной в трубу для слива.

Для регионов с сухим климатом, где дожди достаточно редки, угол уклона желоба делают небольшим – примерно 2 мм на 1 погонный метр. Оптимальным принято считать угол в 15 градусов – тогда вода не будет перехлестывать через бортики при любом уровне атмосферных осадков. Кроме того, благодаря такой конструкции на кровле не будут образовываться сосульки, а снег не будет сходить лавинообразной массой, что можно отнести к числу бесспорных преимуществ. Крепление желобов друг к другу производят двумя способами – с помощью двойного фальца либо клея, в зависимости от того, из какого материала изготовлен сам желоб. Настенные желоба устанавливают после того, как будут покрыты карнизные свесы. Подвесной желоб – его, в отличие от настенного, закрепляют вплотную под свесом карниза, чтобы вода, стекая с кровли, не лилась мимо. В подвешенном состоянии он держится за счет специальных металлических крюков. Кронштейны при этом закрепляют на стропилах или лобовой доске. При монтировании на стропила каждый последующий кронштейн делают с прогибом большим, чем у предыдущего – чем ближе к водосточной трубе, тем больше прогиб. При монтировании на лобовую доску прогиб не увеличивают, а просто фиксируют кронштейны ниже один за другим, чтобы получить нужный уровень уклона. Важный момент: система желобов не должна прерываться ни на одном участке, в том числе и над воронкой. В этом месте в желобе проделывают прорезь такого размера, чтобы стекающая вода не скапливалась даже при обильном потоке.

Как рассчитать количество желобов и крепежа

Стандартная длина желоба – около 3-х – 4-х метров. Нужное их количество определяют, учитывая периметр кровли. Затем производят подсчет крепежных элементов.

  • количество соединителей – по одному на два желоба;
  • количество крюков – по одному на каждые 0,6 м длины желоба;
  • количество заглушек – по одной на каждый крайний желоб;

Как собирать конструкцию водостока

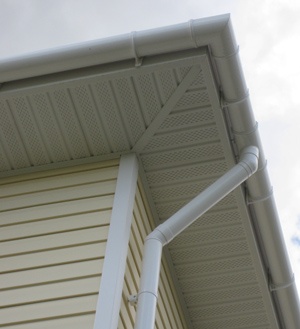

Желоба скрепляют между собой специальными соединителями, которые сверху оснащены захватами. В эти захваты и вставляются края желобов. Если необходимо сделать поворот, применяют специальные угловые соединения – в результате отпадает необходимость в распиливании желоба. При длине участка свыше 18-ти метров вместо обычного соединителя применяют расширенный, а с обеих сторон от него устанавливают кронштейны.

Типы желобов: форма и материал изготовления

По форме желоба могут быть полукруглыми и полуэллиптическими. Первые считаются универсальными, поскольку их легко устанавливать на крышах любой конфигурации. Поэтому они наиболее востребованы. Вторые – отличаются большой пропускной способностью и, как правило, применяются при устройстве водостоков на кровлях с обширной площадью. По материалу изготовления к числу самых популярных относятся пластиковые, оцинкованные и алюминиевые.

  • пластиковые – год от года спрос на них возрастает благодаря практичности, прекрасным эстетическим характеристикам, невысокой стоимости. Они мало весят, легко монтируются, не боятся коррозии. В соответствии с технологическим процессом пластик прокрашивается в массе, поэтому даже при механическом повреждении дефект на желобе не будет бросаться в глаза.
  • оцинкованные – изготавливаются из оцинкованной стали и покрываются изнутри и снаружи защитным полимерным составом, который уберегает их от коррозии. Однако если защитный слой повредить, металл начнет окисляться, появится ржавчина. Ухаживать за ними сложнее, чем за пластиковыми.
  • алюминиевые – мало весят, но легко деформируются. К примеру, могут прогнуться под тяжестью высокой снежной шубы.

Антикоррозионная защита обеспечивается с помощью окрашивания или покрытия лаком.

Мы вкратце ознакомили вас с типами водостоков и желобов. Чтобы определиться с выбором того или иного типа, рекомендуем обратиться за консультацией к специалистам.

НовоСтрой-мск — кровельные материалы, фасадные материалы, металлочерепица, полимерпесчаная черепица, пеноблоки, пенобетонные блоки, тротуарная плитка, клееный брус, гибкая черепица, мягкая кровля, утеплитель, профнастил, вентилируемые фасады

Подвесные и настенные желоба

Подвесные и настенные желоба

Подвесные и настенные желоба
В зависимости от конструкции кровли различают два вида желобов:
подвесной и настенный.
Картины настенных желобов выполняют на верстаке. В двойной картине
(рис. 54) короткие стороны листов соединяются между собой двойными
лежачими фальцами, расположенными по направлению стока воды.

Рис. 54. Двойная картина настенного желоба.
На одной длинной стороне картины отгибают кромку для соединения с
рядовым покрытием, а на коротких сторонах, отступив от другой длинной
стороны 200–250 мм, делают по одному надрезу глубиной 30 мм и вдоль
длинной кромки под углом 60° к плоскости картины отгибают отворотную
ленту. Углы кромок под двойные лежачие фальцы обрезают на 45°. Борт
желоба отгибают на высоту 120–150 мм в зависимости от годового
количества осадков, выпадаемых в данной местности.
Затем на коротких сторонах картины отгибают кромки под лежачие
фальцы: у картин желобов, расположенных справа от водоприемной воронки,
правые отгибы делают вверх, а левые вниз, а у левых картин – наоборот.
Настенный желоб используют при отсутствии свеса (рис. 55), поэтому крепят
непосредственно по краю кровли.

Рис. 55. Лежачий желоб.
Самым распространенным считается подвесной желоб с водосливным
листом. Такие желоба бывают полукруглыми (рис. 56)., но встречаются и
прямоугольные (рис. 57).


Рис. 56. Висячий желоб.

Рис. 57. Висячий коробчатый желоб: 1 – скоба; 2 – желоб.
Изготавливают их звеньями из стальных листов толщиной 4 мм, шириной
25 мм и длиной по 3–4 м. Листы в картине соединяют двойными лежачими
фальцами и осаживают так, чтобы они оказались с наружной стороны
желоба. Выгибают готовую картину на специальном приспособлении с
помощью киянки. В конце желобов, не присоединяющихся к воронкам,
ставят заглушки.
Для того чтобы не нарушать стилистическое единство деревянного дома,
можно использовать коробчатые желоба, выдолбленные из половины бревна,
предварительно пропитанные антисептиком.

Водоотвод с кровли: внутренний или наружный

При таянии снега и особенно при обильных дождях, как нельзя остро, встанет проблема отведения воды с кровли, поскольку ее избыток рано или поздно приведет к нарушению целостности конструкции дома, вплоть до фундамента. На современном рынке нет недостатка готовых систем такого рода. Чтобы они эффективно функционировали достаточно лишь правильно соединить элементы между собой.

Типы систем водоотведения ↑

Система водоотвода с кровли бывает внутренней и наружной. В основе выбора системы лежат такие параметры, как температурный режим помещений, профиль и конструкция покрытия, протяженность скатов и количество выпадающих осадков в регионе строительства.

Внутренний водоотвод с кровли предполагает расположение труб внутри здания, как правило, в некотором отдалении от стен. Он состоит из водоприемных воронок, отводных труб, стояков и выпуска. Если он грамотно установлен, то будет эффективно работать как при положительной внешней температуре, так и отрицательной. Внутренний водоотвод считается наиболее надежным вариантом удаления воды с кровель, так как положительная температура в отапливаемом строении практически исключает риск замерзания воды в стояках. Чаще всего отвод воды из такой системы выполняется в наружную сеть канализации, дождевой или общесплавной.

Наружный водоотвод с кровли, в свою очередь, подразделяют на:

  • неорганизованный – в этих системах отвод воды осуществляется по свесам карниза;
  • организованный – обеспечивает сброс стекающей воды через желоба к наружным водосточным трубам.

Первый вариант имеет ряд недостатков, из-за которых их предусматривают довольно редко. В частности, при подобной организации стока воды стены могут увлажняться, что приводит к снижению их теплотехнических качеств и долговечности, а образующиеся на карнизах наледи вызывают разрушение кровли. В случае организованного водоотвода минусы такого типа проявляются в значительно меньшей мере, тем не менее, вода в желобах и сливных трубах не должна замерзать, иначе вся система окажется под угрозой выхода из строя. Поэтому, если не предусмотрена установка системы антиобледенения водостоков , организованный наружный водоотвод больше подойдет для тех климатических зон, где вода в наружных элементах системы не будет замерзать. В любую систему наружного водоотвода входят подвесные и горизонтальные настенные желоба, вертикальных сливных труб и сливов, через которые вертикальные элементы водосточки соединяются с горизонтальными.

Читать еще:  Баня с мансардой и верандой фото

Желоб – важнейший элемент системы ↑

Настенный желоб ↑

Хотя этот элемент и называют настенным, на самом деле он располагается с самого края ската, совсем близко к карнизному свесу. По конструкции это невысокие бортики в 15–20 см, которые выступают в качестве водного барьера. Лотки устанавливают под углом к свесу так, чтобы два из них, сходящиеся на самом низком уровне, нависали прямо над воронкой сливной трубы. Когда вода стекает с крыши, она ударяется в бортик и устремляется затем по пути наименьшего сопротивления, то есть в сторону воронки.

В условиях очень редких дождей угол наклона бывает незначительный – всего пару миллиметров на погонный метр желоба. Оптимальным считается угол в 15⁰ – при любом количестве выпавших осадков они не будут перехлестывать через барьер. К тому же подобная конструкция препятствует образованию сосулек и обвальному сходу снега с кровли, что, несомненно, является преимуществом. Крепеж одного лотка к другому осуществляют разными способами – двойным лежачим фальцем или клеем в зависимости от материала. К монтажу настенных желобов приступают после покрытия карнизных свесов.

Подвесной ↑

В отличие от настенного, дождевой (подвесной) желоб крепят прямо под свесом крыши и настолько плотно, чтобы набравшая некоторую скорость вода с кровли не лилась под лоток. На весу он удерживается обычно специальными крюками из металла, им придается форма, соответствующая лотку. Кронштейны, если они вынесены за верхний край стены, крепят к стропилам либо к лобовой доске, которая находится под свесом.

В первом случае прогибы кронштейнов отличаются и увеличиваются по мере приближения к месту расположения водосточных труб, как правило, к углам здания. При креплении к ветровой доске крепежные элементы просто располагают на разных уровнях, чтобы обеспечить требуемый уклон.

Угол наклона желоба в системе водостока зависит от интенсивности осадков, выпадающих в год.

Желоб, вообще говоря, не должен нигде прерываться, даже над воронкой. При монтаже в этом месте прорезают такое отверстие, чтобы его пропускной способности хватило не дать воде скопиться при большом напоре.

Расчет желобов

Обычная длина – три-четыре метра. Необходимое их количество рассчитывают, исходя из периметра крыши. Далее, проводят расчет дополнительных аксессуаров:

  • соединители – по одному на два лотка;
  • крюки – по одному на каждые 60 см его длины;
  • заглушки – для каждой конечной конструкции.

Сборка конструкции ↑

Лотки соединяют специальными элементами, в верхней части которых имеются захваты. Именно в них и закрепляются края желоба. Угловые соединения выполняют через специальные элементы под внешний и внутренний угол, то есть желоба в этих местах можно уже не распиливать и избежать лишних стыков. На участках длиной больше 18 м вместо стандартного соединения используют расширительный, по обе стороны от которого монтируют кронштейны под водосток.

Виды желобов: материал и форма сечения ↑

Могут отличаться по форме в сечении. Например,

  • полукруглые – универсальные, их можно использовать для любой крыши, и в силу этого они самые популярные. Специальная форма краев лотка обеспечивает жесткость элемента и устойчивость к механическим нагрузкам.
  • полуэллиптические – благодаря большой пропускной способности, отлично подходят для больших площадей крыш.

Различают их и по материалу изготовления. Отметим несколько самых распространенных вариантов.

Пластиковые . В процессе производства их покрывают акриловым или диоксид титановым слоем, повышающим их устойчивость к атмосферным воздействиям. Пластик,как правило, прокрашивают в массе, поэтому небольшие дефекты, скажем, царапины, которые со временем могут появиться на поверхности изделия малозаметны. Монтаж водостока выполняют посредством защелок, соединительных муфт, снабженных с резиновыми прокладками, или склеивания.

Стальные. Это оцинкованные изделия , покрытые полимерным материалом, невосприимчивым к коррозии, механическому воздействию и выцветанию. Широкая цветовая палитра позволяет с легкостью подбирать водосток под цвет фасада или кровли. Соединение выполняется с использованием замков или скоб, оснащенных защелками с прокладками из резины. Установку облегчают кронштейны и держатели, имеющие защелкивающуюся конструкцию.

Алюминиевые. Обычно их покрывают лаком или окрашивают в различные цвета и обеспечивают таким образом антикоррозийную защиту. Соединяют элементы системы путем заклепывания, затем уплотняют стыки силиконом, специальной пастой или клеем для алюминия.

Система слива ↑

Понятно, что стекающая с крыши вода в конечном итоге сливается через трубы, но каким образом она туда попадает? Лотки и трубы соединяются друг с другом через своеобразный переходник – воронку. Вариантов конструкций такой детали несколько:

  • наклонная с горловиной, расположенной под углом;
  • регулируемая наклонная, положение горловины можно менять произвольно;
  • с расширительными функциями, с теми же функциями, что и аналогичный соединительный элемент.

Снизу к ее патрубку присоединяют обычную трубу с расширителем или колено, которое может обеспечить поворот на 45⁰, 60⁰ или 75⁰. Переходный элемент может состоять и из двух колен, каждый из них можно сгибать под требуемым углом.

В середине сток можно снабдить тройником для разветвления. Нижняя часть водостока может переходить в

  • простой слив, который обеспечивает наконечник с отверстием;
  • коллектор, в этом случае монтируют насадку с тем же диаметром, что и точечный водосборник.

Строительный справочник | материалы — конструкции — технологии

Вы здесь

Водосточная кровельная система

Рис. 1. Водосточная система: 1 — тупиковый желоб; 2 — подвесной желоб; 3 — колено; 4 — слив; 5 — вертикальная водосточная труба; 6 — водосборник; 7 — переходное колено; 8 — отмет; 9 — настенный штырь; 10 — крюк крепления желоба.

Рис. 2. Устройство водостока со скатных крыш: а — настенный желоб; б — железобетонный карниз-желоб; в — сливной карниз с подвесным желобом (1 — кровля; 2 — настенный желоб; 3 — крюк; 4 — воронка; 5 — водосточная труба; 6 — подвесной желоб; 7 — оклеечная гидроизоляция; 8 — кровельная сталь; 9 — глухарь; 10 — стойка перил с подкосом; 11 — ограждающие стержни, или полосы); г — воронка внутреннего водостока (1 — чаша воронки; 2 — прижимное кольцо; 3 — крышка; 4 — крепежный винт; 5 — стеклопласт; 6 — асбестоцементная труба; 7 — утеплитель; 8 — эластичная прокладка; 9 — фланец; 10 — прижимной винт).

Типичные размеры желобов водосточной системы

В различных климатических зонах отдают предпочтение разным видам водосточной системы: внутренней, наружной неорганизованной или наружной организованной.

Дома с внутренней системой водоотвода предусмотрены для суровых северных районов, где вода в наружном водостоке может замерзнуть. Элементы внутреннего водоотвода располагаются внутри здания, желательно в отдалении от наружных стен, чтобы трубы не промерзли. Воронка внутреннего водостока состоит из чаши воронки, прижимного кольца, колпака или крыши, закрепляющего устройства (рис. 2). Водоприемные воронки устанавливают в ендовах. Расположенные внутри здания трубы отводят атмосферную воду в ливневую канализацию. Расстояние между воронками зависит от длины ската. Площадь кровли, приходящаяся на одну воронку, не должна превышать 800— 1200 м2. Необходимые продольные уклоны для стока воды к воронкам в ендовах создаются за счет переменной толщины укладываемого в них слоя легкого бетона. Продольный уклон должен быть не менее 1°. Водоприемные воронки внутренних водостоков делают из чугуна. Воронка состоит из трех основных частей: патрубка, входящего в верхний конец и заделанного в конструкцию покрытия, корпуса с отверстиями для приема стекающей с кровли воды и крышки или колпака с отверстиями. Каждую воронку присоединяют к трубе (стояку) диаметром не менее 100 мм. В местах установки воронки в покрытии предусматривают отверстия размером 400х400 мм, в которое вставляют чашеобразный чугунный поддон с отверстием для патрубка воронки. При установке патрубка в поддон участки между его стенками и воронкой заливают горячей битумной мастикой. Внутреннюю поверхность поддона оклеивают стеклотканью или мешковиной, пропитанной битумом, и заводят в нее края кровли. Корпус воронки устанавливают в патрубке поверх кровли и в нижней части также заливают битумом.

Наружный неорганизованный водоотвод чаще всего встречается на односкатных крышах со стихийным сбросом воды в сторону дворового фасада, чтобы вода не заливала жильцов, над входом дома устраивают козырек. При таком водоотводе вынос карнизов должен составлять не менее 60 см. Также система неорганизованного водоотвода применяется при использовании соломенной (камышовой) кровли. Благодаря природной структуре дождевая вода не сходит с камышовой кровли «потоком», а постепенно проникая в верхние слои (максимум на 5 см — 16 % от толщины камышового покрытия) проходит по полым стеблям (внутрь влага стеблей не попадает) как по желобам и стекает с отвесов кровли. Так как у камышовых кровель свесы оформляются особым образом, закрепить на кровле стандартную водосточную систему не представляется возможным. Поэтому рекомендуется установить точно под свесом вдоль отмостки систему линейного дренажа с выводом в систему ливневой канализации. В противном случае падающая со свеса вода со временем разобьет отмостку, а брызги будут пачкать фасады.

Наружный организованный водоотвод — наиболее популярный, но также и более трудоемкий, по сравнению с неорганизованным, способ удаления осадков с кровельного покрытия. Его образует водосточная система, комплектующаяся из нескольких элементов. Для умеренных широт со средним количеством выпадения осадков организованный водоотвод, установленный по периметру здания, — лучший вариант. При этом нельзя сказать, что желоба и водосточные трубы портят внешний вид здания. Наоборот, подобранные со вкусом, они придают дому некую законченность и оживляют его, наделяя дом уютом и признаками того, что он обитаем.

Водосточная система состоит из ряда элементов, некоторые из которых в различных дизайнерских решениях могут отсутствовать или принимать совершенно неожиданную форму (Рис. 1.). В любой системе водоотвода обязательны горизонтальные надстенные или подвесные желоба 2, вертикальные водосточные трубы 5 и сливы 4, посредством которых вертикальные элементы водосточной системы соединяются с горизонтальными. В водосточных системах старого образца место слива занимает усложненная деталь, состоящая из водоприемной воронки и лотка.

Помимо этих элементов, водосточная система может быть укомплектована:

  • тупиковыми (конечными) желобами 1;
  • коленами 3 для соединения желобов под различными углами;
  • переходными коленьями 7 для обхода карнизного выступа, которые либо формируются из нескольких жестких звеньев небольшой длины, либо выполняются целиком из гофрированного материала;
  • дополнительными водосборниками 5, устанавливаемыми на водосточной трубе для сбора воды, поступающей из других источников;
  • отметов 8 для вывода воды из водосточной системы здания в систему дворовой канализации.
Читать еще:  Как подготовить потолок из гипсокартона к покраске?

Для крепления желобов в зависимости от их конструкции используют либо крюки и скобы 10 для крепления надстенных желобов, либо лотковые скобы для крепления подвесных желобов, либо карнизные штыри для крепления водоприемных воронок. Водосточные трубы крепятся к стенам настенными штырями с хомутами 9.

Горизонтальные желоба могут иметь различное поперечное сечение: полукруглое, квадратное или синусообразное. Кроме того, желоба, а также водосточные трубы изготавливаются нескольких размеров (в поперечном разрезе). Предпочтение того или иного размера зависит от уклона и общей площади крыши.

Примечание: Первое число (иногда оно — единственное) показывает ширину желоба в поперечном сечении, а второе число — его глубину.

При расчете поперечного сечения водосточных труб исходят из условия, что 1 см2 сечения обеспечивает отвод воды с площади около 1 м2.

Сейчас в продаже имеются готовые водосточные системы, которые полностью укомплектованы всеми необходимыми элементами и крепежными деталями. Такие системы собираются за считанные минуты и не требуют особых приспособлений.

Самые распространенные материалы для производства водостоков — ПВХ, оцинкованное железо, алюминий и медь.

Самый ходовой материал, из которого делают водосточные системы, — это жесткий ПВХ.

Настенный желоб фальцевой кровли

Настенные желоба – это наиболее уязвимые для проникновения жидкости места в конструкции фальцевой кровли. Слабой стороной настенного желоба является то, что наряду с функцией сбора влаги, он также является местом скопления снега и льда в холодное время года. Когда температура воздуха достигает нуля градусов, снег наполняется талой водой и поднимается до ее уровня, что приводит к протечкам. Чтобы избежать возможных проблем, следует ответственно подойти к процессу монтажа водостока с настенным желобом.

Из чего состоит конструкция настенного желоба?

В состав комплектующих входят:

1. Картины настенного желоба. Этот элемент представляет собой тонкий металлический лист, изготовленный из оцинкованной стали. Одна сторона листа завальцовывается и производится отгиб, угол наклона которого зависит от уклона крыши, а другая – отгибается на 145 градусов. На торцах изделия выполняется лежачий фальц. Деталь изготавливается таким образом, чтобы в процессе соединения картин между собой одна сторона первой детали вмещалась во вторую. То есть боковые края имеют разную ширину с противоположных сторон элемента.

2. Лоток настенного желоба. Лоток с соединением, выполненным фальцевым способом, имеет визуальное сходство с самим желобом, однако стороны полки, предназначенной для стока воды, имеют конусообразную форму.

3. Крюк настенного желоба. Конструкция крюка включает две полки, одна из которых имеет специальные отверстия, предназначенные для саморезов, другая – изогнутую под определенным углом форму.

4. Т-образный костыль. Главная полоса, длина которой составляет 30-50 см, прикрепляется к настилу карниза. Длина второй полосы, которая приваривается на противоположный карнизному настилу край, составляет 10 см.

5. Водоприемная воронка.

6. Водосточная труба.

Монтаж настенных желобов

Установка желобов начинается с монтажа настила из дерева, укрепления конька крыши, крепления Т-образных костылей и крюков. Важным нюансом является то, что вся конструкция должна быть абсолютно ровной. Перед тем, как перейти к монтажу карнизных свесов, крепят штыри и костыли, поверх которых укладывают картины. С помощью костылей осуществляют крепление листов карнизных свесов, а с помощью крюков – непосредственно настенные желоба. Таким образом, влага, которая стекает по крыше, в первую очередь попадает в желоб, после чего в лоток и, в конечном итоге, оказывается в воронке трубы водостока.

Следующим этапом является монтаж кровельного покрытия к обрешетке. Крепление осуществляет посредством кляммер. Далее производят установку желобов между водосборными воронками: картины для настенных желобов скрепляют между собой, желоба соединяют с картинами и проводят монтаж лотков для водоприемных воронок.

Соблюдение технологии монтажа и использование качественных деталей – гарантия того, что настенный желоб будет качественно выполнять свою основную функцию, не допуская протечек.

Наружные и внутренние водостоки: отличия и особенности

Выбор водостоков для крыши зависит от архитектурных и технических особенностей здания и конфигурации кровли. Все водосточные системы по типу монтажа на наружные и внутренние системы.

Наружные водостоки

Наружные водостоки рекомендуются для климатических зон с умеренным среднегодовым уровнем осадков. Системы для наружного монтажа изготавливаются в основном из ПВХ и оцинкованной стали с полимерным напылением, реже — из меди. Металлические или пластиковые водостоки устанавливаются с внешней стороны здания по периметру кровли. Желоба монтируются в горизонтальном положении, трубы, колена и воронки — в вертикальном. Желоба собирают дождевую и талую воду с крыши, трубы отводят воду от несущих стен.

Внутренние водостоки

Внутренние водосточные системы применяются на плоских кровлях многоквартирных домов и частных коттеджей. Главное отличие от водостоков наружного типа заключается в том, что водоприемные воронки располагаются во внутренней части конструкции кровли, а трубы, отводящие воду, проходят внутри здания. В системе предусмотрены выпуски в трубопровод общесплавной или ливневой канализации. Кроме того, существуют внутренние водостоки с отводом воды на отмостку здания или в лотки (так называемый открытый выпуск воды). По способу трассировки водоотводящих труб различают водостоки с подземными сборными коллекторами, подвесными и одиночными стояками.

Основная задача сводится к максимально быстрому сбору воды с кровли. Для защиты от загрязнений, попадания листвы, песка, тополиного пуха и прочего мусора на воронки устанавливаются фильтры и решетки.

Как выбрать водосточную систему

В частных домах, коттеджах и других малоэтажных зданиях нет необходимости в монтаже сложных внутренних водосточных систем. С водоотведением прекрасно справляются наружные водостоки. При расчете конфигурации следует ориентироваться на климатические условия, особенности кровли и используемые кровельные материалы. Пропускная способность зависит от диаметра труб. Все расчеты гидравлической нагрузки должны производиться еще на стадии проектирования.

Помните, что надежность и эффективность системы водоотведения зависит от качества монтажа. Если вы планируете устанавливать водостоки своими руками, рекомендуем выбрать пластиковые системы. Ввиду малого собственного веса пластиковые элементы монтируются намного легче и быстрее.

Чтобы получить профессиональную консультацию по выбору и установке водосточной системы, обращайтесь к специалистам компании «Дёке».

Водосток с крыши, водосточные желоба и трубы

Три способа отведения воды с крыши дома

Крыша дома собирает дождевую и талую воду с довольно большой поверхности. Чем больше площадь крыши, тем значительнее количество воды, сбрасываемой с крыши в единицу времени. Необходимо организовать отвод воды с крыши так, чтобы она не заливала стены дома, не замачивала грунт, на который опирается фундамент дома, и не создавала “ реки и озёра” на участке.

Способ отвода воды с крыши выбирают в зависимости от конструкции крыши, эстетических предпочтений и бюджета строительства.

Водосточные системы из желобов и труб

Самое популярное решение для отвода воды с крыши – это водосточные системы, основными элементами которых являются подвесные желоба и водосточные трубы.

В состав водосточной системы каждый производитель также обычно включает угловые элементы, защитные сетки, ревизии, детали крепления – кронштейны, держатели, хомуты и пр.

Максимальный размер желоба в сечении обычно укладывается в пределы 100 – 150 мм., а водосточной трубы 70 – 100 мм. Желоба выпускаются разной формы: полукруглые, полуовальные, трапецевидные, прямоугольные или более сложной формы. Форма водосточных труб должна соответствовать форме желоба. Форму желоба обычно выбирают из эстетических соображений. Все элементы системы легко стыкуются между собой и при правильном монтаже исправно отводят воду.

Детали водостоков могут быть изготовлены из ПВХ – пластика, оцинкованной стали, алюминия, меди или сплава титана и цинка. Для домов эконом – класса обычно используют водостоки из пластика или стали. Системы из других материалов значительно дороже.

Плюсы и минусы водосточной системы из ПВХ пластика

Водосточная система из ПВХ пластмассы обладает следующими достоинствами:

    • Имеет минимальную стоимость по сравнению с системами из металла.
    • Необычайно гладкая поверхность желобов и труб препятствует накоплению загрязнений.
    • Высокая стойкость к коррозии.
    • Простой монтаж, не требующий высокой квалификации и специальных дорогих приспособлений. Собрать водосток из пластика доступно своими руками. Необходимо лишь соблюдать рекомендации производителя.
    • Детали прокрашены в массе, поэтому царапины на его поверхности малозаметны.

Выбирая водосточную систему из пластика следует также учитывать и такие её особенности:

    • Не очень высокая стойкость к воздействию низких и высоких температур. Рабочая температура деталей от -30 о С до +60 о С. При низких температурах элементы из пластика становятся более хрупкими.
    • При изменении температуры коэффициент линейного расширения пластмассовых деталей в 7 раз больше, чем у стальных. При изготовлении и монтаже водостоков из пластика принимают специальные меры, позволяющие деталям менять размеры без их разрушения.
    • При действии на водосточную систему значительных механических нагрузок пластиковые детали трескаются и разрушаются, а металлические сминаются.

Элементы водостоков из оцинкованой стали часто имеют полимерное покрытие широкой цветовой гаммы, что позволяет легко подобрать цвет водостоков под цвет фасада или кровли. Детали системы из стали с полимерным покрытием соединяют между собой замками или скобами с защелками через резиновые прокладки.

В условиях российских снежных зим на свесах крыши, в желобах и водосточных трубах часто образуется наледь. Лед препятствует стоку воды с кровли, закупоривает желоба и трубы. Под весом наледи желоба и трубы деформируются и разрушаются.

Для защиты от наледи, увеличения долговечности и беспроблемной работы водостоков, на свесе крыши, в желобах и трубах монтируют греющие электрокабели. Система обогрева добавляет к стоимости сооружения водостоков заметную сумму. Плюс к этому — ежегодные затраты на оплату электроэнергии.

Расчет размеров водосточных желобов и труб

Для выбора размеров элементов водосточной системы крыши определяют эффективную площадь ската, с которого отводится вода, по формуле:

Se=(b+h/2)*c,

где: b — расстояние по горизонтали от карнизного свеса до конька крыши; h — высота крыши; с — длина ската крыши по средней линии. Все размеры в метрах.

Если площадь ската Se, с которого отводится вода, менее 57м 2 , то достаточно желоба диаметром 100 мм. и водосточной трубы диаметром 70 мм.

При площади ската Se до 97 м 2 , диаметр желоба увеличивают до 125 мм. Желоба диаметром 150 мм. будут обеспечивать отвод воды со ската площадью Se не более 170 м 2 . Водосточные трубы в последних двух случаях достаточно выбрать диаметром 100 мм.

Монтаж водостоков крыши – водосточных желобов и труб

Выполнить монтаж водосборных подвесных желобов и водосточных труб на крыше вполне по силам застройщику самостоятельно.

Читать еще:  Плиточный клей для гипсокартона какой выбрать

Три способа установки кронштейнов для крепления подвесного желоба.

Для качественного монтажа водостоков необходимо:

Чтобы сползающий с крыши снег не повредил желоб, его край должен быть расположен на 3 см. ниже кровли.

Детали водосточной системы из ПВХ пластика соединяются между собой через резиновые уплотняющие прокладки или склеиваются.

При сборке системы необходимо учитывать наружную температуру воздуха в момент монтажа. При температуре ниже — 10 о С пластик становится хрупким. Кроме того, при резке желобов следует корректировать их длину с учетом последующего изменения линейных размеров при колебаниях температуры.

Желоб при температурных колебаниях изменяет свою длину, перемещаясь по резиновым уплотнителям в местах соединений.

Куда отводить воду из водосточных труб дальше?

Лучшим решением является подсоединение водосточных труб к какой – либо закрытой системе сбора и отвода воды. Это может быть:

    • Подземная дренажная система для осушения участка. Водосточную трубу присоединяют к выпуску дренажной системы через коллекторный колодец с обратным клапаном, препятствующим поступлению дождевой воды в трубы дренажа;
    • Ливневая канализация для сбора и отвода воды с поверхности участка;
    • Специальная система сбора и хранения дождевой и талой воды с целью её дальнейшего использования для полива и других хозяйственных нужд.
    • Система канализации хозяйственно — бытовых стоков. При централизованной системе канализации необходимо получить разрешение на прием дополнительного объема стоков у владельца сети (как правило, разрешают за дополнительную плату).

Дождеприемник водосточной системы крыши частного дома оснащен улавливателем мусора, который необходимо регулярно очищать через люк.

Водосточные трубы присоединяются к водоприемным трубам закрытых систем ливневой канализации через специальные устройства – дождеприемники.

В этих устройствах собирается крупный мусор (листья и пр.), а также они могут иметь клапан, препятствующий выходу наружу воздуха (запахов) из системы канализации. Дождеприемник имеет люк, через который Вам периодически придется убирать скопившийся там мусор.

Отвод дождевой воды через закрытые системы канализации заметно удорожает строительство дома.

Чаще всего в домах эконом класса используют для приема и отвода воды, стекающей из водосточной трубы, приповерхностные водоотводные лотки.

Из водосточной трубы вода попадает в водоотводной лоток отмостки частного дома

Такие лотки, обычно устраивают не только для отвода воды с крыши, но и для сбора и отвода поверхностных стоков с отмостки и других площадок с твердым покрытием. Сброс воды из лотков может производиться на рельеф участка в удобном месте подальше от строений или в дренажный колодец.

Водоотводные лотки обычно делают по месту из бетона или используют готовые системы водоотвода из бетона, пластика или металла. В продаже имеются готовые системы приповерхностного водоотвода разных производителей. Основными элементами таких систем являются лотки и съемные решетки, которые закрывают лоток сверху.

На водосточные трубы устанавливают водоотводное устройство, которое направляет дождевую воду в установленную рядом емкость, бочку. Устройство перекрывает поступление воды в емкость, если она полностью наполнена.

Товары для строительства и ремонта

Декоративная емкость для отбора и хранения воды из водосточных труб может стать украшением дома.

Настенный жёлоб

При ремонте кровель с настенным желобом необходимо строгое соблюдение свода правил по проектированию и строительству (СП 31-101-97), способ монтажа иным способом не допускается. Если выявлены нарушения, то у подрядчика обязательно возникнут проблемы с “приёмкой” работ.
Наша фирма изготавливает полный набор комплектующих для правильного устройства организованного водостока с настенным жёлобом.

В состав комплектующих входит:

  • картины настенного жёлоба из оцинкованной стали с фальцевым соединением (лежачий фальц), элемент 1;
  • лоток настенного жёлоба с фальцевым соединением, элемент 2;
  • крюк настенного жёлоба, элемент 3;
  • Т-образный костыль, элемент 4;
  • воронка водосборная (водоприёмная воронка), элемент 5;
  • труба водосточная с хомутами крепления.

Картины и лоток настенного жёлоба изготавливаются на листогибе с ЧПУ фирмы Schechtl, благодаря этому возможна быстрая и качественная гибка в срочном порядке. Толщина используемого металла 0,43-0,7 мм.

Монтаж системы водоотведения с настенным жёлобом. На фото видна обрешётка, жёлоб с лотком для отвода воды, смонтированные фальцевые картины.

Настенный жёлоб

Картина настенного жёлоба представляет из себя лист оцинкованной стали, с одной стороны которого завальцовывается и отгибается на 110 градусов (в зависимости от уклона кровли) полка в 100 мм (А), с другой стороны делается отгиб в 145 градусов на величину 15-25 мм (Б). С торцов изделия формируется лежачий фальц (Ф). При изготовлении изделие формируется таким образом чтобы горизонтальная поверхность одной картины в месте сочленения вмещалась в другую картину, то есть горизонтальная полка (С) слева и справа имеет разную ширину.

Монтаж настенного жёлоба при ремонте фальцевой кровли. На фото видна обрешётка на которую смонтированы картины жёлоба.

Лоток настенного жёлоба

Лоток настенного желоба конструктивно напоминает сам жёлоб, но полка (А) не параллельна отгибу (Б) и создает направление для оттока воды в центр, куда врезан носик лотка (Н). Носик лотка имеет длину около 200 мм (по чертежу заказчика) и имеет сужающуюся форму. Изготовление лотка несколько сложнее поэтому требует требует большего времени.

На фотографии лоток настенного жёлоба изготовленный нашей фирмой, монтируется и соединяется с жёлобом непосредственно на кровле.

Крюк настенного жёлоба

Крюк настенного жёлоба изготавливается из полосы 40*4 с последующей покраской, возможно оцинкование. Профиль крюка состоит из двух полок, одна в 300-500 мм с отверстиями под саморезы, другая длиной в 100 мм загнутая под углом 110 градусов (в зависимости от уклона кровли может иметь другой наклон).

На фотографии изображены два вида крюков для монтажа настенного жёлоба. Возможны и другие варианты, но эти заказывают чаще всего.

Т-образный костыль

Т-образный костыль изготавливается из полосы 40*4 путем сварки двух полос металла под углом в 90 градусов, в форме буквы Т. Длина основной полосы, которая крепится к карнизному настилу составляет 300-500 мм, в ней проделывается отверстия под саморезы. Вторая полоса приваренная перпендикулярно имеет длину 100 мм. Подробнее о изготовлении Т-образного кровельного костыля можно посмотреть в разделе костыль кровельный…

На фотографии хорошо видны смонтированные Т-образные костыли, поверх которых монтируются остальные элементы системы водоотведения.

Устройство настенного жёлоба видео:

Одним из основных видов деятельности нашей фирмы является изготовление комплектующих для организованного водостока с настенным жёлобом, мы имеем большой опыт и всё необходимое оборудование для быстрого изготовления в точно обговоренный срок. Звоните +7(912) 222-8-906 или пишите arturk@list.ru непосредственно мастеру производственного участка.

Производственный участок (гибка металла, изготовление оцинкованных водостоков)

контактное лицо: Камальдинов Артур Газнавеевич

Работаем на Общей системе налогообложения (ОСНО), являемся плательщиками НДС.

Также работаем на УСН (без НДС, на основании пункта 2 статьи 346.11 НКРФ).

Типы водосточных желобов, способы крепления торцов желобов, типы водосточных воронок, элементы крепления водосточных желобов различного профиля.

Различные типы водосточных желобов, способы крепления торцов желобов, типы водосточных воронок, элементы крепления водосточных желобов различного профиля и соединение их отдельных деталей изображены на рис. 353-368.

Рис. 353. Водосточные желоба а — подвесной; б — настенный (на крышке); в — надкарнизный; г — за аттиком; д — в ендове

Рис. 354. Типы водосточных желобов а — сферический; б — квадратный

Рис. 355. Способы крепления торцовой поверхности желоба к полусферическому желобу

356. Коническая водосточная воронка

1 — часть водосточной воронки; предназначенная для перегиба через выступ; 2 — деталь желоба; 3 — соединение заклепками и пайкой; 4 — отверстие для стока дождевой воды в желобе; 5 — водосточная воронка; 6 — водосточная труба

Рис. 357. Квадратная водосточная воронка

1 — отверстие для вставки детали желоба; 2 — деталь желоба; 3 — отверстие для стока воды; 4 — воронка; 5 — труба

Рис. 358. Продольный наклон подвесного водосточного желоба

1 — воронка; 2 — подвесной желоб; 3 — водораздел — температурное расширение; 4- водосточная труба

Рис. 359. Выполнение продольного уклона водосточного желоба с помощью крюков различной длины (а) и вывернутых крюков, закрепленных на различной высоте (б)

1 — прямой крюк в верхней точке; 2 — последний крюк в нижней точке желоба; 3 — продольный уклон

Рис. 360. Крюк для водосточного желоба квадратной формы

1- воронка; 2 — отверстия диаметром 4,2 мм для болтов

Рис. 361. Крюк для водосточного желоба полукруглой формы 1 — воронка; 2 — отверстия диаметром 4,5 мм для болтов; α — уклон крыши; d 1 — d+(3-5 мм); h 2 — высота желоба в зависимости от его наклона и длины; с — длина круглой части крюка

Рис. 362. Повернутый полукруглый крюк водосточного желоба

1 — воронка из гладкой листовой стали; 2 — отверстия диаметром 4,2 мм для болтов; с — длина круглой части крюка желоба; d 1 — d+(3-5 мм); h 2 — высота в зависимости от наклона и длины желоба

Рис. 363. Подготовленные (а) и соединенные (б) детали водосточного желоба 1 — надрезание соединенных деталей желоба; 2 — направление потока дождевой воды; 3 — выступ

Вис. 364. Клепочное соединение и пайка (1) деталей водосточных желобов в углах здания

Рис. 365. Водосточный желоб диаметром d для кровли

Рис. 366. Монтаж водосточного желоба на жесткой кровле

1 — опалубка; 2 — металлическая планка шириной 160-200 мм; 3 — окантовка листовой сталью; 4 — крюк для желоба на крыше; 5 — гладкая скоба из листовой стали; 6 — желоб на крыше; 7 — горизонтальная скоба из листовой стали с изгибом

Рис. 367. Крюк для водосточного желоба

1 — гладкая скоба из листовой стали; 2- отверстия диаметром 4,2 мм для болтов; d 1 = d+(3-5 мм)

Рис. 368. Надкарнизный водосточный желоб

1 — стропило; 2 — крюк желоба; 3 -профиль желоба; 4 — желоб в месте уклона; 5 — желоб; 6 — горизонтальная скоба; 7 — обрешетка; 8 — кровля; 9 — присоединительная планка

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
