Скрытые петли для люка в полу

Петли для люка в подвал

Требования к шарнирному соединению

  1. Невидимость и траектория. Внутренние навесы пантографа полностью скрыты в полу под закрытой дверью, при этом задают ход механизма без залома кромок облицовочного покрытия крышки и пола с минимальным межплиточным зазором.
  2. Жесткость и геометрия. Угловой шарнир выдерживает нагрузки при закрывании с приложением усилия на одну сторону створки без деформации каркаса полотна при посадке в четверть.

Комментарий технического директора:
«Не все петли для люков в подвал одинаково устойчивы к разгибанию! Изготавливаем шарниры из сортового 45-го уголка с серпами, потому что сортовой прокат всегда жестче, чем холоднокатаная сталь. Закрытый люк с газлифтами — конструкция с большим внутренним напряжением. Если стоят два газовых упора по 450Н, получаем усилие

1000Н на разгибание скобы, причем амортизаторы работают здесь на все 100%. Поэтому строим модели в Solid Works и ставим третий узел там, где допустимая нагрузка превышена.»

Как сделать люк с защитой от брызг и сквозняка.

1. Закрыть силиконовым герметиком, если в цоколе неотапливаемое помещение

В стальном люке без утепления четверть для посадки двери выполнена по трем сторонам коробки, за исключением обращенной к оси открывания. Опорная полка здесь помешала бы полному ходу шарниров, поэтому с петлевой стороны остается сквозная щель в полу.

После финишной облицовки плиткой технологический зазор створки заполняется по периметру силиконовым герметиком в цвет затирки. Высохший состав превращается в эластичный резиновый уплотнитель.

Аккуратно прорезанный под углом 45° шов спасает от сквозняка, защищает от попадания внутрь капель воды при влажной уборке.

2. Конструкция смещенной петли люка в подвал

Сплошную опорную поверхность с уплотнителем удалось сформировать в напольной модели Булат. Применение рамы из холоднокатаной стали позволило увести ось вращения за посадочный размер дверцы. Палец из прутка в поворотной втулке располагается в специальных глухих коробах, чтобы избежать тяги из цоколя.

3. Утепленная модификация Стелс Термо с коробом под шарнирами

В утепленном исполнении шарнирное соединение закрыто снизу кожухом. Стальная кромка служит опорной поверхностью для плотного примыкания крышки со стороны подъемного механизма. Таким образом уплотнительный контур замыкается.

Смещенные петли-трансформеры и защитный кожух закрывают петлевую щель, но уменьшают световой проем открытой дверцы на 100 и 160 мм. соответственно. Учитывайте это при устройстве спуска в домашний погреб.

Скрытая петля Трансформер 139-79-52-190 гр, Оц 2.0мм для люка доступа под плитку невидимку, 1 шт.

Населенный пункт доставки:

Пожалуйста, заполните поля выше. На Ваш e-mail придет детализация заказа, инструкция по оплате и получению заказа.

Чтобы оценить способы доставки добавьте товар в корзину

Укажите ваш регион для оценки слоимости доставки.

* Страна:
* Район / область:
* Почтовый индекс:

НАЗНАЧЕНИЕ

Петля Трансформер выдвижная (телескопическая) PTdSL.146-70-52-155.М3 является улучшеным аналогом петли 139-79-52-190 г (усилен кронштейн петли крепления к двери) и предназначена для потайных люков, для установки заподлицо толстых дверей до 40 мм, люков доступа скрытого монтажа, люков невидимок, люков под плитку. Петля может устанавливаться в напольных люках и в потолочных люках.

ВНИМАНИЕ!
Максимальная толщина дверцы с отделкой не должна превышать 40 мм. Максимальное выступание двери, со стороны петель, за край петли, которым она крепиться к проему не более 25 мм. Если толщина двери превышает 40 мм, необходимо в дверце изнутри предусмотреть посадочные площадки (выборки) под петли, утончающие дверцу в местах присоединения петель к двери.

ПРОЧНОСТНЫЕ ХАРАКТЕРИСТИКИ

Петля изготавливается из листовой оцинкованной стали толщиной 2.0 мм, что обеспечивает корозионностойкие свойства петле, а так же высокие прочностные характиристики, позволяющие крепить на них тяжелые дверцы, весом до 25 кг (при настенной установке). При этом максимальное провисание дверцы с учетом зазоров в шарнирных соединениях петли и расчетной ширины дверцы в 1000 мм, установке 2-х петель на растоянии друг от друга не менее 750 мм, не превышает 2 мм. При использовании петли в напольных люках, допустимая нагрузка на одну петлю составляет до 35 кг.
Нагрузка должна быть семметричной без скручивания и изгиба. То есть, если устанавливаются газлифты они должны быть установленны на одинаковом расстоянии от петель. Нельзя устанавливать газлифт с одной стороны. Либо строго по центру (между петлями), либо два по краям. Если не соблюсти требование симметричности нагрузки, дверь перекосит.

КИНЕМАТИКА ПЕТЛИ

Благодаря установленной пружине в механизме петли, она автоматически раскрывается, т.е. чтобы сложить петлю (закрыть дверцу) необходио приложить внешнее усилие (например, при помощи руки) и удерживать ее (например, при помощи защелки минилайдж). При нейтрализации внешнего усилия, удержвающего петлю в свернутом (закрытом) положении под действием пружины петля автоматически разворачивается (раскрывается).

Благодаря системе рчагов и осей вращения, петля имеет полностью заданную (определенную) элиптическую траекторию со смещаемым центром вращения, что обеспечивает простое открывание, закрывание дверцы одной рукой, а толщина дверцы (с клеем и плиткой) может достигать до 30 мм и более ( в этом случае угол открытия будет уменьшаться в зависимости от толщины дверцы с клеем и плиткой).
При помощи данных петель Вы можете изготовить люк под плитку своими руками.
100% локализация РОССИЯ: начиная от металла заканчивая пружиной и сборкой петли — произведено в РФ.

Схема движения петли:

СХЕМА МОНТАЖА

Пример использования петли:



Инструкция по изготовлению люка своими руками:

ВНИМАНИЕ!

ГАРАНТИЯ
1. Продавец гарантирует, что:
— поставленный Товар полностью соответствует условиям Договора;
— Товар, поставляемый по настоящему Договору, соответствует Паспорту на изделие если таковой прилагается или описаниям и фотоизображениям представленном на вебсайте продавца.

2. ВНИМАНИЕ!
Указанная гарантия НЕ распространяется на изделие, которое было изготовлено покупателем или иным лицом, по поручению покупателя, с использованием комплектующих, деталей и узлов, поставленных покупателю по данному договору для изготовления изделия «своими руками», то есть самостоятельно. Ответственность за качество данного изделия, его должного функционирования полностью лежит на покупателе.

3. Так же, гарантия не распространяется на детали, подвергающиеся естественному износу.

4. Дефекты, возникающие из-за чрезмерной нагрузки, использование неподходящих материалов, неправильной эксплуатацией, неудовлетворительным техобслуживанием, ошибочным обслуживанием, химическим, электромагнитным или электрическим воздействием или иным использованием не по назначению и т.п., не попадают под правила гарантии.

5. За другой косвенный или непосредственный ущерб Продавец никакой ответственности на себя не принимает.

6. Гарантийная ответственность и/или предоставленные прочие гарантии полностью теряют силу при ошибочном монтаже, или ошибочном вводе в эксплуатацию Покупателем или третьими лицами, или в случае осуществления Покупателем или третьими лицами изменений или ненадлежащих ремонтов.

Свойства
Вес, кг0.5
Грузоподъемность (настенная установка), кг12
Максимальная толщина дверцы, мм40
Максимальное расчетное провисание, мм2.0
МатериалСталь оцинкованная 2.0 мм
Минимальный межплиточный зазор, мм2.0
Область применения (назначение)Для настенных люков (дверей)
Способ крепленияПлоские монтажные площадки с отв 4,1 мм
Угол открытия, градусов155

Написать отзыв

Ваш отзыв: Внимание: HTML не поддерживается! Используйте обычный текст.

Оценка: Плохо Хорошо

Введите код, указанный на картинке:

Скрытые петли для люка в Москве

  • Аксессуары для стиральных машин
  • Петли дверные
  • Ревизионные люки
  • Фурнитура для мебели

Скрытая петля универсальная OTLAV INVISACTA 3D 120×30 мм белая

Петля (шарнир) люка для стиральной машины LG (ЭлДжи)

Петля для люков из нержавеющей стали Roca 441832 46 x 38 мм без утапливания

Рефрозен Петля люка Whirpool

Петля (шарнир) люка для стиральной машины LG (ЭлДжи) — 4774EN2001A

Скрытый напольный люк с амортизаторами «Лифт 2.0» Revizor (600*600)

Morelli Luxury Скрытые петли MORELLI с 3-D регулировкой HH-16 40/60 кг черный

Петля люка для стиральной машины Candy (Канди)

Люк ревизионный 400х600 мм под плитку стальной Стил Хаммер

Скрытая петля универсальная OTLAV INVISACTA 3D 120×30 мм черная

Декоративная накладка для скрыт. петли OTLAV INVISACTA 3D, золото глянец

Мезонин Люк металлический с замком 300х400

Скрытые петли MORELLI с 3-D регулировкой HH-3 60/80 кг матовый никель

Maritim Петля для люков из полированной нержавеющей стали 81570

Петли для люка: правая (под газлифт)

Петли для люка: левая (под газлифт)

Петля люка для стиральной машины — Артикул : DRH000AA (Петли)

Скрытые петли MORELLI с 3-D регулировкой HH-18 40/60 кг матовый хром

Morelli Luxury Скрытые петли MORELLI с 3-D регулировкой HH-2 60/80 кг белый

Петля скрытой установки с 3D-регулировкой 9540UN3D SC Мат хром

Петля люка 91944063 Candy

Петля скрытой установки AGB ECLIPSE 2.0, 1шт+комплект накладок, матовый хром (E30200.03.34)

Петля скрытой установки с 3D-регулировкой 9540UN3D BL Черный

Петля скрытой установки с 3D-регулировкой Architect 3D-ACH 60 SN Матовый никель лев. 60 кг

Петля (шарнир) люка для стиральной машины LG (ЭлДжи)

Люк алюминиевый скрытый с регулируемой петлёй 200х300

Maritim Петля для люков из полированной нержавеющей стали 81570M 64 x 38,5 мм

Петля люка для стиральной машины Ханза, Hansa код: 8010444 зам. DRH000AA, PA5.02.02.206

Петля (шарнир) люка для стиральной машины Hansa (Ханса)

Декоративная накладка для скрыт. петли OTLAV INVISACTA 3D 120×30 мм, белая

Напольный люк Премиум 50 мм 200*300 (20*30 см)

Мезонин Люк металлический с замком 500х1000

Петля универсальная из полированной нержавеющей стали Roca 440079 48 x 30 мм скрытый шарнир

Петля для люков из нержавеющей стали Roca 441572 67,5 x 37 x 12 мм с одной угловой картой

Петля скрытая TECTUS TE 645 3D до 300 кг SIMONSWERK (F1/окраш.SW124) хром матовый

Скрытая петля универсальная OTLAV INVISACTA 3D золото полированное

Какой должна быть петля для люка в подвал?

Люк из внутренней части дома закрывает спуск в подвальное помещение, подполье или погреб. Крышку прячут под покрытие пола в комнате, отделывая теми же материалами, что и по всему дому.

Устройство работает довольно просто и надёжно, если все элементы конструкции установлены правильно.

Обустройство петель – один из важных этапов монтажа люка в подвал. От их стабильной работы зависит прочность механизма и плавность открытия крышки.

Определение дверной петли и её назначение

Петлей называется механизм, который обеспечивает открытие любого люка, двери, рамы или иной плоскости относительно неподвижной части. Помимо открывания, петля удерживает всю массу полотна и крепит её к проему двери или окна.

Для эффективности работы механизм должен обеспечить:

  • Надежное и прочное соединение с коробом необходимо из-за большого веса крышки или двери. Петли обычно делают из стали или металлических сплавов, которые отличаются высокой прочностью;
  • Качество поворотного механизма, что достигается за счет минимального люфта между подвижными элементами конструкции. Это обеспечит отсутствие заклинивания;
  • Доступность при обслуживании, для чего в петлях делают отверстия для смазки маслами;
  • Удобство монтажа за счет потайных головок шурупов. Это снижает нагрузку на механизм при закрытии;
  • Эстетическая привлекательность петель, обработанных гальваническим методом под бронзу, медь или никель. К тому же, это дополнительная защита от коррозии.

Виды петель

Возможно несколько вариантов петельного механизма:

Накладные петли.

Особенности такого типа петель заключается в креплении не к торцу, а к видимой плоскости поворачиваемого полотна. Как правило, эти навесы делают необычной формы с узором или с имитацией кованых элементов.

Врезная конструкция

Под петли обустраивается выборка, толщиной в створку. Этот типа используется чаще всего, поскольку отличается надежностью и легкость установки. Простая конструкция таких петель легко разбирается и дает возможность демонтажа поворачиваемого полотна.

Петли дверные скрытые

Скрытую петлю такого типа абсолютно не видно при закрытом положении устройства. Это довольно сложно сделать конструктивно, что увеличивает стоимость, но лучше смотрится с точки зрения декоративности.

Петли ввертного типа

Одна из частей петли крепится к наличнику или неподвижной части, а другая- в торец поворачиваемой части. Дверь не должна быть установлена вровень с коробкой. Такие механизмы можно регулировать, хотя есть и нерегулируемые конструкции.

Конструкция барных петель.

Конструкция отличается открытием в обе стороны. Это становится возможным благодаря шарнирному обустройству механизма. Дополняют его пружинами, которые возвращают крылья пружины в исходное состояние.

Петли для люка в подвал

Нестандартный вариант петель. Как сделать люк в подвал незаметным? Сделать потайной люк. Это вполне возможно, если крышку отделать материалом напольного покрытия, совместив рисунок отделки.

Для того, чтобы ход был неразличим, нужно убрать все зазоры. Крышка должна открываться легко, а если зазора не будет, то произойдет зацепка боковых поверхностей. Есть особая петля для люка в подвал — пантограф.

Петли для подвального люка

При изготовлении люка для подвала основная проблема – выбор петель и подъемного механизма. Детали должны обеспечить исправное открывание дверцы, справляясь с нагрузками от ее веса. Если установить ненадежные петли для люка в подвал, со временем они расшатаются и выйдут из строя.

Вместе с петлями на люк установлены газоподъемные механизмы

Типы петель для люка

Петли для люка разнятся по конструкции, форме, размерам и способам установки.

Дешевые, просто смонтировать, но есть недостаток – без утопления в толщу материала получается заметная щель, да и сами петли остаются на виду, и даже могут выпирать за плоскость пола.

Конструкция дает возможность откидывать люк под 90 градусов кверху.

В начале подъема люк сначала движется вверх, потом начинается откидываться в сторону. Это позволяет без проблем преодолевать слои отделки пола, не повреждая их.

Дополнительные приспособления

Петля – простой по строению механизм, способный выполнять только одну функцию — вращение вокруг центральной оси. Этого достаточно, чтобы открыть люк, но мало, чтобы пользоваться им безопасно.

Петли для крышки люка в подвал

Люк в полу – потенциальный источник опасности. Теоретически он может не справиться с нагрузкой, захлопнуться, когда человек в подвале.

Чтобы избежать этих неприятностей, петли дополняют разными агрегатами.

Стоят газлифты дешево. Нужно выбрать их грузоподъемность и количество по массе крышки люка, иначе они могут не справиться с нагрузками.

Чтобы люк не открыли дети, которые например, могут найти пульт управления от электрического привода, крышку стоит дополнить замыкающим механизмом.

Какие петли лучше для подвального люка

Если петли покупают в техническое помещение, например, гараж, скрывать их не надо.

Если на люк будут давить тяжести, его необходимо сконструировать так, чтобы в закрытом положении он свободно лежал на раме.

Петли для люка можно использовать и внешние, если они никак не мешают. При желании их декорируют, делая частью интерьера.

Декоративная кованая петля для люка

Если люк будет находиться посредине помещения и ничем прикрываться не будет, надо выбирать изделия скрытого типа. Их много, поэтому выбор зависит от принципа отворения, толщины отделочного материала, нагрузок.

Изделия с электрическим приводом выбирают, когда масса люка очень большая, и его сложно поднимать вручную, а также при необходимости подчеркнуть технологичность интерьера. Это может потребоваться в таком стиле как хай-тек или при оборудовании системы умного дома.

Привод актуатор для люка – мотор совмещен с газовым упором

Петли сделаны из стали (оцинкованной, нержавеющей или крашеной) считаются довольно крепкими. Можно взять и алюминий, но его пластичность не рассчитана на тяжелые крышки люка.

Петля – несущий механизм, поэтому стоит попросить у продавца ее паспорт, если есть сомнения, что она не справится с нагрузками. В документе все указано в килограммах, а значит, ошибиться сложно. Надежнее петли с запасом прочности.

Как сделать петли для люка в подвал

Мощную подвальную петлю для люка можно сделать и самому, если есть навыки работы с металлом и сварочный аппарат. Основная сложность такой работы – точная подгонка крышки под проем, иначе люк не сможет встать ровно в плоскость с полом.

В представленной ниже инструкции, будет использоваться стальная профилированная труба сечением 10*10 мм, с толщиной стенок 1,5 мм. Такой трубы хватит, чтобы выдерживать нагрузки даже от самых тяжелых конструкций.

Пошаговая сборка и монтаж:

    Сначала из гибкой проволоки делают макет будущей петли. Рассмотренный вариант будет в виде кронштейна, который позволит разместить механизм скрыто – такие петли подходят для люков, поверхность которых облицовывают плиткой или ламинатом.

Петли для люка в погреб своими руками — макет петли из алюминиевой проволоки

  • Петля будет состоять из нескольких прямых отрезков, соединенных под тупыми углами. Так же необходимо нарезать металлические трубы. Разметку делают по макету, который прикладывается к трубе, как угольник, или по чертежу, что еще удобнее, да и результат будет более точным.
  • Металл режут болгаркой или торцевой пилой, на которой можно точно выставлять все углы. Диск для инструмента берется специальный, по металлу.

    Отрезной круг по металлу
    Необходимо делать срезы максимально точными, поэтому разметку нужно произвести со всех сторон. Если все сделано правильно, получится следующее.

    Форма макета, повторенная кусками металлической трубы

  • Полученные куски уже можно использовать как образцы для разметки второй петли. Детали должны получиться одинаковыми. Несоблюдение углов подгонки может привести к тому, что отдельные части труб выступают за границы – этого вполне можно избежать, если пользоваться угломером или транспортиром.
  • Далее петлю проваривают по стыкам – сначала точками для прихватывания, а затем полностью по всем швам.
  • Роль подвижной части изделия будут играть обычные накладные петли складного типа. Можно было бы и ее сделать самому, но это намного сложнее и не имеет смысла – экономия и так будет хорошая.
  • Все сварные швы необходимо зачистить до гладкого состояния, чтобы результат был не только прочным, но и красивым. Основную поверхность металла зачищают металлической щеткой или наждачной бумагой, чтобы удалить с нее все следы коррозии. Это позволит краске лучше держаться. Затем металл обезжиривают. Для этого лучше взять бензин, так как он быстро испаряется.

    Практически готовые петли для люка
    Для проверки петля временно крепится к перекрытию. Изготовленная конструкция, позволяет выполнять монтаж на потолок подвала, как показано на следующем фото. Предварительный монтаж петли для люка

    Так будет открываться люк – большое количество колен кронштейна позволит открывать крышку под тупым углом

  • Люк устанавливают на место и снизу прямо на перекрытии отмечают его границу. Убирают крышку в сторону и уточняют длину последнего отрезка трубы кронштейна. Сверху будет навариваться монтажная пластина, так что нужно взять в расчет и ее толщину.
  • Лишнее обрезается и наваривается подпятник, в котором нужно насверлить несколько монтажных отверстий.
  • Далее полноценная установка люка.

    Установленный люк в открытом состоянии

    В рассматриваемом случае крышка сделана из бруса и фанеры, поэтому решение оправданное. Если бы рама была металлической, ничего подобного бы не потребовалось.

    Разновидности петель для люков-невидимок

    Люки-невидимки по типу открывания бывают распашные и сдвижные. В распашных стоят двухзвенные петли, в сдвижных – трехзвенные. Сами детали не универсальны, а отличаются у разных производителей по техническим характеристикам. Расскажем об особенностях петель самых популярных моделей люков.

    Двухзвенные петли

    Самые надежные и износоустойчивые. Люки со стальными петлями без регулировки стоят дешевле изделий с алюминиевыми деталями, но при этом не уступают в качестве и грузоподъемности. Низкая цена объясняется менее затратным процессом сборки. В люках небольшого размера стоят петли с одной стойкой, в больших люках под керамическую плитку – две стойки, они производятся из квадратного профиля размером 12х12 или 15х15 мм. После сборки все изделие покрывается устойчивой порошковой эмалью. Высокая предельная нагрузка позволяет использовать стальные конструкции без узлов регулировки.

    Регулируемые петли из стали дают возможность исправить провисание тяжелой дверцы, появившееся в результате длительной эксплуатации (7-10 лет). Зазор между плитками обычно составляет не более двух миллиметров и случается, что при использовании дверцы плитка начинает задевать смежную стеновую плиту. Этот недочет можно легко исправить, подкрутив крепежи и настроив уровень крышки сразу в двух плоскостях. Узлы регулировки спрятаны под пластиковыми колпачками. Отрегулировать петли можно простым гаечным ключом, для этого не требуется специальных навыков.

    Стальные регулируемые петли устанавливаются как на алюминиевые, так и на стальные лючки:

    • AL-KR – фурнитура для этой модели изготавливаются из штампованного квадратного профиля и покрывается порошковой эмульсионной краской серебристого цвета для защиты от коррозии. Высокая прочность петель рассчитана на самые высокие нагрузки и многолетнюю эксплуатацию, поэтому может быть облицована любым отделочным материалом от мозаики до камня. Люки выпускаются разных размеров, грузоподъемность петли на самом большом из них, 60х120 см, равна 29 кг.
    • Оптима-Атлант – модель имеет самые мощные в своем классе петли. Они выполнены из стальной трубки диаметром 25 мм и пластин. Система регулировок позволяет с высокой точностью исправить искривление дверцы в вертикальной плоскости. Крепеж окрашивается полимерной краской разных цветов для предотвращения образования ржавчины. Люки с такой деталью изготавливаются только под заказ по индивидуальным параметрам. В основном модель востребована на люках больших размеров: от 70 см в ширину и до двух метров в высоту. Аналогов у таких изделий нет. К примеру, крышка форматом 80х140 см имеет грузоподъемность 48 кг. Люк с таким крепежом может быть укомплектован нажимными замками как с одной, так и с двух сторон. Это необходимо, когда дверца облицована тяжелым материалом, например, мрамором.
    • Формат КН – в конструкции используется стойка-трубка в 15 мм и уголок шириной 25 мм вместо поперечных пластин. К узлам регулировки они сужаются до 10 мм. Двухзвенная неразборная петля обладает достаточным запасом прочности, чтобы можно было выбрать любой отделочный материал. Грузоподъемность такой модели ниже и зависит от размера: для люка 60х120 см максимальная мощность составляет 23.6 кг. Провисание исправляется с помощью настройки в вертикальной плоскости. От Евроформата модель отличается более низкой ценой и простой системой регулировки.

    • Модерн – детали для этой модели люка отлиты из алюминиево-литейного сплава марки АК12, ГОСТ 1583-92В, при содержании магния всего 0,5%. Шарнирные детали выполнены из алюминия. В алюминиевую стойку крепежа вставлена труба из стали – это значительно повышает прочность механизма. Размер петли сравнительно большой: в самом широком месте – 30 мм, возле узлов – 12 мм, высота – 22 мм. Грузоподъемность самого большого стандартного люка из серии равна 31 кг. Регулируется фурнитура в двух плоскостях – вертикальной и горизонтальной (вверх-вниз, влево-вправо). Такая система регулировки делает эксплуатацию изделия комфортной и долговременной.
    • Евроформат АТР и ЕТР – в этих моделях устанавливается самая технологичная петля из алюминия и его сплава с кремнием. Петля состоит из сложной системы регулировок: 8 узлов сверху и 8 снизу, которые налаживаются с помощью Г-образных ключей. Можно отрегулировать наклон, смещение влево-вправо, положение верх-низ дверцы. Максимальная грузоподъемность петли на самом большом стандартном люке АТР периметром 40х100 см составляет 22 кг. Максимальная грузоподъемность петли ЕТР 60х120 см – 38 кг.

    Трехзвенные петли

    Сдвижные модели с трехзвенными петлями устанавливаются в труднодоступных, а также узких местах, где неудобно открывать дверцу стандартным образом. Регулировка возможна только в вертикальной плоскости.

    • ЕСКР – крепежная фурнитура из алюминия и силумина. Максимальный размер люка – 50х50 см. Предельная нагрузка – 5 кг. Настраивать положение дверцы можно в направлении верх-низ. Подшипники скольжения из фторопласта в узлах снижают износ поверхностей и минимизируют возможное провисание.
    • Формат МН – изделия этой модели небольшого размера. В них стоят стальные петли. Грузоподъемность на самой большой модели 50х50 см – 7 кг. Часто устанавливаются под ванную для контроля слива. Прочность штампованных элементов крепежной фурнитуры позволяет использовать любой отделочный материал до 15 мм толщиной. Вертикальной системы регулировки достаточно для коррекции сдвижной заслонки.
    • Атлант-М – петли изготовлены из стальной трубы и стальных пластин 25х10 мм. Укомплектованный люк 70х100 см выдерживает до 19.4 кг.

    Где купить петли отдельно от люка?

    В свободной продаже у официальных производителей петель нет. При выходе из строя самой дорогой детали люка иногда проще поменять всю конструкцию или заменить ее по гарантии, чем искать дефицитный товар. Мы уже многие годы являемся дилерами по всем позициям, и у нас в наличии есть все необходимые запчасти. Но стоит учитывать, что гарантия производителя распространяется только на целый товар, а не на его часть. Поэтому обмену и возврату крепеж не подлежит. Отметим, что самостоятельная сборка конструкции люка из подручных материалов и запчастей не является выгодной, а результат будет уступать заводским моделям по износоустойчивости и качеству.

    Устанавливаем петли для люка в подвал

    1. Варианты петель
    2. Моменты которые стоит учесть
    3. Установка петель

    Если в доме или гараже есть подвал, вход в него нужно обязательно заблокировать в целях безопасности, а также для того, чтобы в помещение не попадал холодный воздух. Проще всего закрыть вход откидным люком. Его можно сконструировать из вагонки или стальных листов и при необходимости утеплить. Также можно прикрепить петли для напольного люка в подвал соими руками.

    Существует несколько видов петель, из них требуется выбрать наиболее подходящие по конструкции. Для этого нужно рассмотреть, как сделать петли для люка в подвал.

    Варианты петель

    В зависимости от частоты использования люка и количества средств, которое владелец готов потратить на эту конструкцию, можно выбирать из следующих вариантов:

    1. Накладные петли. Это самый простой механизм. Одна его часть крепится к дверце, а другая — к полу или стене с внутренней стороны. При желании форму люка и петель можно сделать необычной, добавив кованые или декорированные «под старину» элементы, благодаря чему конструкции станет украшением интерьера.
    2. Потайные петли. В этом случае устанавливаются скрытые петли люка в полу. Если дверца при этом будет сделана из того же материала, что и пол, вход в подвал будет совсем незаметным. Его даже можно закрыть ковром, чтобы через щели не попадал сквозняк. Тогда о существовании двери в подвал будут знать только хозяева дома.
    3. Петли с электроприводом. Они оснащены электрическим мотором, который позволяет открывать доступ в подвал без усилия. Вариант хорошо подходит для тяжелых люков, выполненных из стали или других материалов, которые сложно поднимать вручную. Такие конструкции либо выдвигаются на выдвижном для люков механизме, либо откидываются.
    4. Петли с газовыми доводчиками. Еще один способ облегчить процесс подъема крышки. В этом случае достаточно будет приложить небольшое усилие, чтобы люк самостоятельно открылся.
    5. Петли-пантографы. При использовании таких механизмов дверь сначала двигается вверх, а затем отводится вбок. В этом случае удобно использовать две дверцы, чтобы происходило их разведение в стороны.

    Моменты которые стоит учесть

    Устанавливая петли для крышки погреба, желательно обратить внимание на следующие моменты:

    1. Качество соединений. Петли будут нести на себе всю тяжесть конструкции крышки люка, поэтому они должны быть качественными и достаточно прочными. В продаже можно найти дешевые варианты, способные выдержать только вес небольшой дверцы из ДСП. Они не подойдут для тяжелого дубового или стального люка. Ручка для подъема двери тоже должна с запасом выдерживать ее вес.
    2. Размеры люка. Если крышка достаточно большая, двух петель может быть недостаточно.
    3. Отсутствие клина. Механизм должен быть подогнан таким образом, чтобы при регулярном использовании дверь в погреб не заклинило. Для этого требуется сохранить небольшой люфт между подвижными частями.
    4. Прочность дверцы. При активном использовании дверей из ДСП или дерева создается большая нагрузка на края. Их удастся укрепить с помощью металлического уголка.
    5. Возможность обслуживания. Периодически механизму требуется смазка. Если установлены амортизаторы, может потребоваться их ремонт или замена. Поэтому, поставив подвальные двери, необходимо сохранить свободный доступ для их обслуживания сверху или со стороны подполья.

    Установка петель

    Чтобы установить петли для люка, требуется выполнить следующие шаги:

    1. Определить сторону, куда будет открываться крышка подвала, и подобрать соответствующий механизм.
    2. Разметить места для монтажа карандашом или мелом.
    3. Подготовить поверхность. Если крышка деревянная, этот шаг можно пропустить, поскольку ее сразу следует прикрутить саморезами. Если люк представляет собой металлическую конструкцию, отверстия для крепления нужно сделать заблаговременно.
    4. Установить дверцу, подложив под ее торец планку, толщина которой будет равна необходимому зазору между дверью и полом.
    5. Механизм нужно раскрыть на 90°, приложить к намеченным местам и закрепить саморезами или шурупами.
    6. Устройство подвального люка в полу нужно отрегулировать. Для этого требуется несколько раз медленно открыть и закрыть дверцу, находя положения, в которых она начинает заклинивать. После этого отрегулировать крепления таким образом, чтобы убрать клин. Если этого не удается достичь методом подкручивания креплений, петли придется снять и установить заново.

    Смазывать петли рекомендуется 1 раз в полгода литолом или маслом для швейных машин. Если дверца активно используется, может понадобиться более частая обработка, поскольку смазочный материал имеет свойство вырабатываться. Для выполнения такого обслуживания в большинстве механизмов имеются специальные технические отверстия.

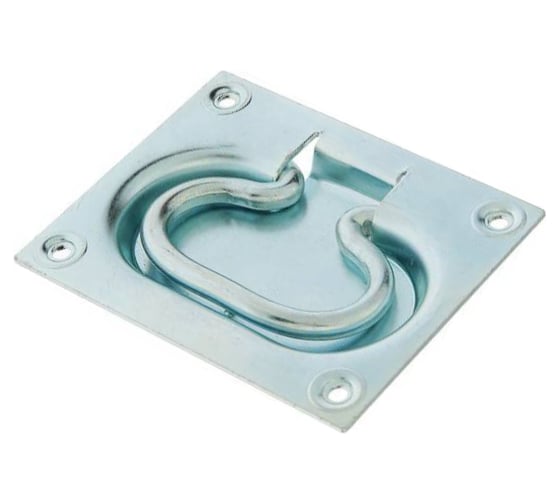

    Откидная ручка Tech-Krep 100х80 скрытая цинк 148799

    • Комплектация: ручка в сборе
    • Цвет: белый цинк
    • Материал: углеродистая сталь

    Все характеристики

    В упаковке 6 штук
    Цена за упаковку: 786 р.
    Цена за ед. товара: 131 р.

    Спишите до 60 р. бонусами Начислим 1 бонус

    • В вашем городе:19 шт.
      На складе: 19 шт.
    • Самовывоз: сегодня, из 1 магазина
    • Курьером: завтра, от 190 р.

    Технические характеристики откидной ручки Tech-Krep 100х80 цинк

    • *Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой

    Нашли ошибку в описании?

    Этот товар из подборок

    • Металлические
    • Россия — родина бренда
    • Россия — страна производства

    Информация об упаковке

    • Единица товара: Штука
    • Вес, кг: 0,21
    • Длина, мм: 70
    • Ширина, мм: 20
    • Высота, мм: 170

    Сервисное обслуживание

    Поможем решить любую проблему с товаром

    Устраним любую неисправность по гарантии. Срок указан без учета логистики

    Обращайтесь за обслуживанием в авторизованные сервисы производителя

    Отзывы о скрытой откидной ручке Tech-Krep 100х80 цинк 148799

    Вопросы и ответы о скрытой откидной ручке Tech-Krep 100х80 цинк 148799

    Есть вопросы о товаре?

    Расходные материалы для откидной ручки Tech-Krep 148799

    Способы получения товара в Москве

    Самовывоз

    сегодня, из 1 магазина

    Доставка курьером

    завтра, от 190 р.

    Транспортная компания

    Рассчитать стоимость доставки

    • Реквизиты
    • Франшиза
    • Социальная активность
    • Информация для инвесторов
    • Сертификаты
    • Производители
    • Правовая информация
    • Распродажа
    • Наши акции
    • Наборы
    • Поставщикам
    • Организациям
    • Франшиза
    • Доставка курьером
    • Доставка транспортной компанией
    • Самовывоз
    • Способы оплаты
    • Сервисный центр ВсеИнструменты.ру
    • Сопровождение обращений
    • Обратная связь

    Работа у нас

    Вы принимаете условия политики конфиденциальности и пользовательского соглашения каждый раз, когда оставляете свои данные
    в любой форме обратной связи на сайте ВсеИнструменты.ру

    Установка петель для люка в подвал своими руками

    • обеспечивать прочное, а самое главное надежное соединение короба и рамы люка. Поэтому петли, обычно, изготовляют из маркированной стали или сплавов металла с усиленной прочностью;
    • организовывать качественную работу поворотного механизма – это достигается за счет наличия минимальных люфтов между подвижными компонентами конструкции. Последнее предотвращает заклинивание при открытии;
    • быть простыми в обслуживании – для этого в петлях для люка в подвал делают специальные отверстия. Через них средства смазываются маслами;
    • иметь приятный внешний вид – это необходимо для того, чтобы создать единство стиля с люком.

    Петли для люка в подвал своими руками: разновидности компонентов

    • накладные;
    • потайные;
    • петли на электроприводе или с газовым доводчиком;
    • пантографы;

    На какие аспекты необходимо обратить внимание

    Петли для люка своими руками: алгоритм монтажа

    • разметить место установки, составить чертеж петли для люка в подвал;
    • тщательно подготовить основание – если нужно установить металлическую крышку, тогда заранее необходимо сделать требуемое количество отверстий в поверхности. Для монтажа деревянной крышки этого делать не нужно – она прикручивается саморезами;
    • установить дверцу люка, заранее подложив под нее планку. Ее толщина должна соответствовать размеру зазора между дверью и полом.

    Похожие статьи

    Товар добавлен в корзину.

    • Copyright © 2009 — 2021 «Стройинлок»

  • Звоните:
    +7 (495) 775 10 10
    +7 (495) 775 10 15
    +7 (926) 747 60 81
  • Пишите:

    Статьи
    Приезжайте:
    117342, Москва, ул. Бутлерова, д. 17Б, эт.5, пом.9
    г.Красногорск, д. Гольево,
    4 км Ильинского шоссе, Промзона;
    схема проезда

    голоса
    Рейтинг статьи
    Читать еще:  Как приклеить плитку на пол
  • Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
