Электроподжиг для газовой плиты своими руками

Все о ремонте стиральных машин

Nav view search

Навигация

  • Главная
  • Форум
  • Вызов мастера
  • Статьи

Искать

  • Форум
  • Последнее на форуме
  • Правила
  • Поиск по форуму

ТЕМА: электроподжиг своими руками

электроподжиг своими руками 8 года, 8 мес. назад #1

Перед тем как играться искорками следует знать что высокое напряжение опасно для жизни и кроме того каждая искра является источником всего диапазона излучений, радиактивных в том числе.
В большинстве современных газовых устройств используется электронное устройство поджигающее газ, вот несколько таких от плит

Заинтересовался этими устройствами с целью сделать на их основе или по такой схеме самодельную зажигалку, изза отсутствия в продаже нормальных электрозажигалок для плит.
Оказалось что это не такое уж сложное устройство, как кажется на первый взгляд. Достаточно подать 220в на клеммы подписанные буквами «L» и «N» и на выводах катушек появятся высоковольтные импульсы, примерно 10кв с каждой катушки. Чтоб не повредить устройство необходимо поставить перемычки между выводами катушек так чтоб общий просвет между выводами каждой катушки был не более 10мм. Как на картинке.

Вот из такого устройства можно сделать отдельную зажигалку, работающую от сети. Встраивать в плиту его не стоит, так как доработка и модернизация газовых приборов это не благодарное и очень опасное дело.

Вот ориентировочная схема электроподжига.

Собрал её на симисторе вт138 R1=100R 2w, R2=22k 0.25w, R3=1k 0.125w, C=3mf, на кольцевом феррите(8витков первичка 50витков вторичка). Выдала она искорки с частотой примерно 50гц, которые не смогли пробить 1мм воздуха. Нужно наматывать трансформатор на стержневом сердечнике и на специальном каркасике или купить уже готовое устройство. А так при уменьшении витков первички ослабевала сила искры, а потом при двух витках сгорел симистор.
————
Нашел схему включения микросхемы тор220-227 она очень похожа на схему поджига

здесь полевой транзистор работает на первичку, но почемуто включен последовательно. При использовании микросхемы на первичку поступают импульсы 300в, если намотать две вторичные обмотки, одну для обратной связи другую повышающую, выход которой можно подключить к умножителю, выходом которого искрить.

Кажется должна быть схема зажигалки понадёжнее и попрощще. Кто знает подскажите.

VE3KF forum

Меню навигации

  • Форум
  • Участники
  • Правила
  • Регистрация
  • Войти

Пользовательские ссылки

  • Активные темы

Информация о пользователе

Вы здесь » VE3KF forum » Электроника. » Работа схемы электрозажигалки для газовой плиты

Работа схемы электрозажигалки для газовой плиты

Сообщений 1 страница 30 из 67

Поделиться12013-04-26 07:48:15

  • Автор: Klen_asdf
  • Пользователь
  • Сообщений: 118

Доброго всем дня!
Собираю электроподжиг для газовой плиты Гефест.
Досталась плита, в ней стоял заводской поджиг, но он работал неудобно: нажимаешь кнопку, отпускаешь её, и после этого проскакивала одиночная искра. Схема заводского варианта была такая:

Заводской блок поджига плит Гефест выглядит изнутри примерно так:

Собрал сначала такую схему

Она поработала немного, потом приказала долго жить.По-моему я ставил динистор вольт на 150. Не факт что КН102И, но может и он. Динистор испортился, и стал пробиваться при напряжении 82 вольта. Искра между электродами поджига и конфорками проскакивать перестала.

Далее поиск схем в интернете и их анализ привёл к такой схеме (нашёл ЗДЕСЬ):

В ней осталась родная катушка, родной накопительный конденсатор на 2,2 мкФ. Включил ДВЕ неонки последовательно, чтобы набрать хотя бы 150 вольт напряжения зажигания. И вместо диодного моста пока что один диод, то есть однополупериодная схема выпрямления.

Замеры напряжения в заводской схеме показали, что накопительный кондёр заряжается от сети до 290-300 вольт. Через один диод.
Нынешняя схема даёт разряд кондёра при достижении заметно меньшего напряжения.

Вопросы у меня такие:
— что влияет на искру? Надо ли добиваться напряжения 290-300 в, или нужно увеличивать ёмкость конденсатора, чтобы он отдавал бОльший заряд в обмотку при меньшем напряжении?
— даст ли пользу применение диодного моста вместо одиночного диода? Смоделировал в Мультисиме обе схемы выпрямителя. Получается, что не даст. В обоих случаях кондёр зарядится до 300 в?

Устал уже с этим поджигом бороться, и обессилел в одиночку. Прошу совета..

Электроподжиг для газовой плиты своими руками

Электрозажигалка для газовой плиты

Автор: AcousticManiac
Опубликовано 24.10.2017
Создано при помощи КотоРед.

Доброго здравия всем читателям, а Кота с прошедшей днюхой, да не опустеет его миска, а лоток пребудет чистым! Сегодня я расскажу о постройке одной полезной в быту вещицы-электрозажигалки для газовой плиты, да не простой, а портативной, работающей от батареек (таковое устройство от сети 220в., ИМХО, жесть, из пушки по воробьям). Конечно, нельзя не отметить, что гораздо проще не мучиться с намоткой всяких там дросселей и трансформаторов, а взять и купить готовую в хозмаге, она недорогая, но меня давно, будто мышь, грызла навязчивая идея сотворить это самостоятельно. И вот, в один день я все же раскопал в запасах кучку катушек-мотушек и ферритов и полез в мировую паутину в поисках подходящей схемки. И таки нашел, и даже несколько статеек к ней с описанием.

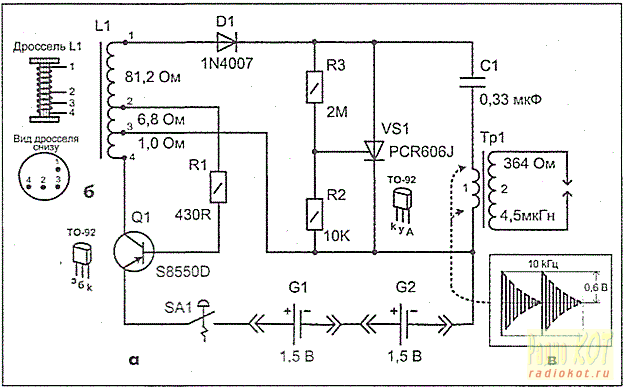

Но, к превеликой досаде, нигде не было полноценного описания дросселя блокинг-генератора. Калибр провода, сколько витков.. Обратившись на пару форумов, также не добрался до сути. Однако, толковую подсказку мне таки дали, указав на журнальчик Радио за Сентябрь 1985 года, с.25, автор Трофимов.

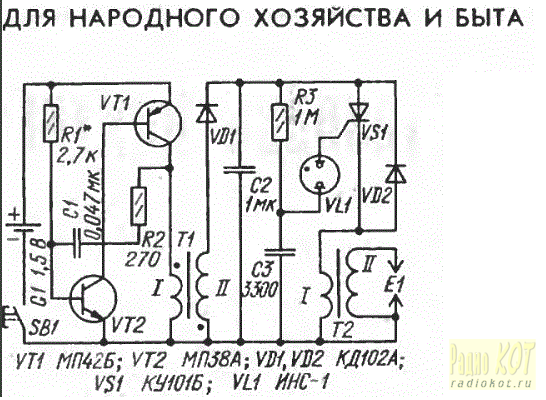

В оригинальном виде оно мне было не надо: транзюки-германцы, какая-то лампа в разрядной части.. Почесав левой задней лапой за правым ухом, было решено скрестить слона с удавом-генератор взять из Радио, а разрядную часть из первой схемы. Вышло вот что:

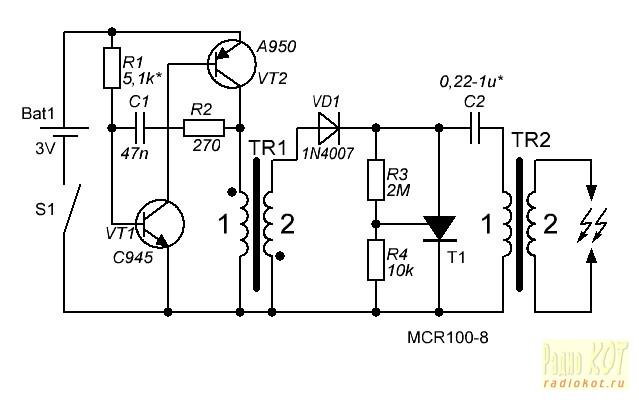

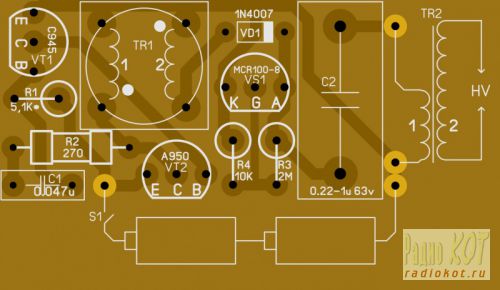

Собственно, принцип работы нехитрый. Сначала блокинг-генератор на VT1 и VT2 через трансформатор TR1 повышает напряжение примерно до 40-50 вольт (пардон, нет осла для точных наблюдений), потом импульсы через выпрямительный диод VD1 заряжают конденсатор С2, когда напряжение на нем достаточно вырастает, через делитель R3R4 на управляющем электроде тиристора VS1 создается достаточный потенциал для его открытия, и он разряжает С2 через первичку TR2, затем цикл повторяется.

О детальках: в генераторе можно применить очень многие маломощные транзисторы, но лучше с напряжением К-Э не ниже 25 вольт и током коллектора от 0,5А. Тиристор также особо без разницы, 600в. 0,6А или мощнее. Я взял первое попавшееся по этим характеристикам, и все заработало. Подбором резистора R1 устанавливается потребляемый ток, у меня с литиевым элементом 18650 и R2=10кОм вышло потребление чуть более 0,2А, на дальнейший подбор забил, и так сойдет (с.), вы можете понизить его по своему усмотрению, лишь бы была искра. От емкости С2 зависит частота разрядов, больше-реже. Выключатель S1-любая маленькая кнопка без фиксации. Прилагаю плату, но не забудьте ее при нужде подредактировать под размеры и особенно ЦОКОЛЕВКУ ваших конкретных деталек.

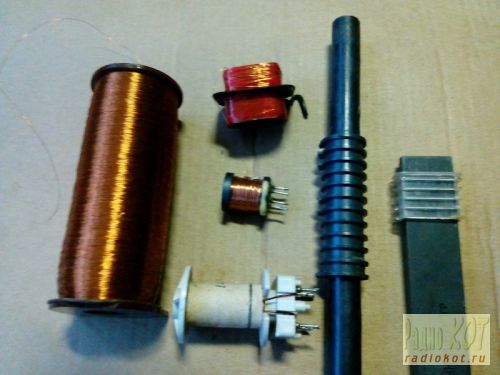

Трансформатором TR1 у меня послужила ферритовая гантелька с четырьмя ногами, отпаянная откуда-то из телевизора или монитора (вверху на первом фото в центре кадра). Диаметр сердечника 4мм., доступная длина намотки 7мм, шляпка 8мм. Сначала мотается первичка, 30 витков провода калибром 0,15-0,2мм., поверх нее вторичка 550 витков 0,1мм (стоит отметить, в покупной зажигалке TR1 весьма намного меньше, наверняка там другие данные, но я сделал вот так). Невозможно в точности мотать виток к витку на глаз вручную таким волоском, но все же постарайтесь быть аккуратнее, не спешите, тем более, что самое “сладкое” впереди.

На десерт трансформатор TR2, наиболее муторный в приготовлении и заковыристый в эксплуатации элемент конструкции. Для него я взял секционированный каркас на круглом ферритовом стержне от радиоприемника (также присутствует на верхнем фото) Первичка содержит 25 витков провода 0,3мм., намотанные прямо на феррит, вторичка должна содержать не меньше 2400-2500 витков провода 0,05-0,1мм. Критически обязательно мотать вторичку на каркас, разбитый на секции, иначе межслойный пробой гарантирован. После намотки требуется принять серьезные меры изоляции-искупать транс в парафине, и в случае прокладки провода от начала вторички к разряднику прямо по трансформатору использовать проводок в толстой изоляции или на обычный надеть дополнительную (как это пришлось делать мне), иначе пробивает. Каркас лучше поискать более глубокий, а то провод может не влезть, да и удалить намотку от внешних проводов также не помешает. Количество секций-не меньше 5, лучше 6 и более.

Мой каркас оказался несколько маловат, чтобы вместить столько витков провода 0,1мм. (тоньше не было), вторичка получилась едва ли около 2000 витков (ох и замучился я ювелирно махать руками, наматывая ее пару часов), поэтому для удлинения искры мне пришлось повысить коэффициент трансформации, смотав первичку до 15 витков. Результат на фото, также приложу видео.

АХТУНГ. Напряжение на вторичке TR2 не менее 4 тысяч вольт. Едва ли это опасно для жизни, так как ток очень слабый, но уверяю, не стоит во включенном состоянии браться двумя руками за два конца разрядника, пуская ток через все тело, потому как жахнет вас весьма здорово, я, пока пытался устранить пробои в трансформаторе, крутя его в руках, трижды случайно замыкал снятое питание и получал заряд непередаваемой бодрости от вторички. Если же просто ткнуть себя разрядником, искра ощутимо колется и кусается, может максимум дрыгаться мышца, но эффекта шокера нет, так что для защиты от маньяков в темном переулке это так себе инструмент.

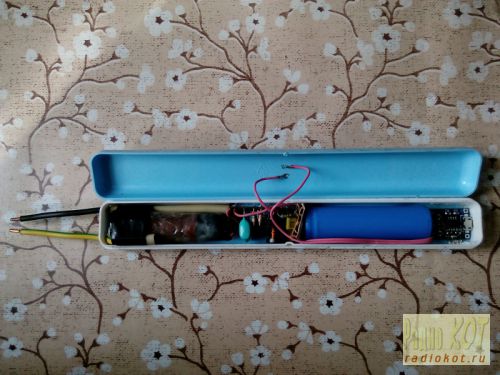

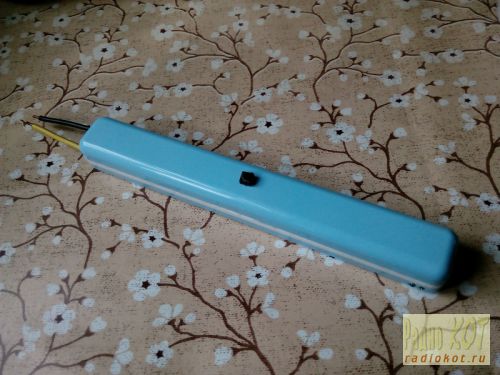

Корпусом для всего устройства мне послужил подвернувшийся на глаза в хозмаге футляр для зубощетки, в него в точности, правда, местами со скрипом вместились все органы: высоковольтный трансформатор, плата, ущербный элемент 18650 реальной емкостью 1000мАч, и небезызвестный модуль заряда на TP4056 с защитой.

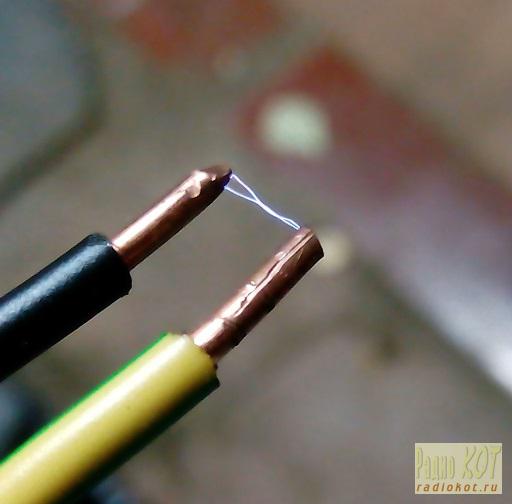

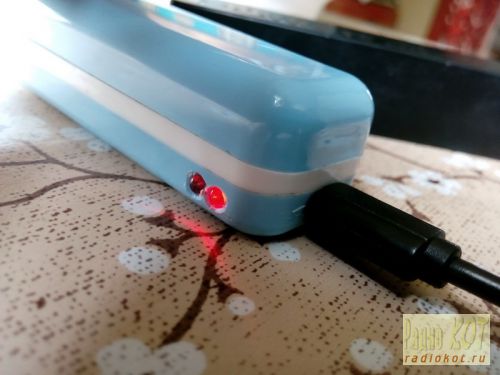

Светит красным-заряжается, зеленым-готово. Газ поджигает, а ведь для этого все и затевалось.

Напоследок вкратце опишу возможную модификацю, почерпнутую из изученных материалов. Если таки взять генератор в исходном виде на германии, а вторичку TR1 намотать пожирнее, то штуковина должна заработать и от одной пальчиковой батарейки (в статье из Радио TR1 мотается на кольце 2000НН 10х6х5мм. 30 на 800 витков указанных ранее калибров, подбором R1 устанавливается ток потребления 0,1А). Возможно даже, что при 1,5 вольтах можно как-то обойтись и без германия современными транзюками путем изменения схемы и намотки, не вникал, без надобности, я давно уже не пользуюсь невыгодными одноразовыми батарейками, чего и вам советую.

Засим откланиваюсь, удачи в повторении. Пойду, что ли, чайку поставлю..)

Читать еще:  Ремонт новостройки своими руками с чего начать

Электроподжиг для газовой плиты своими руками

Нет искры

Для удобства при эксплуатации газовой плиты производители прикрутили поджиг пламени от искры.

На практике это устройство оказалось достаточно капризным.Попадание воды и жира, низкое напряжение, небрежное отношение — основные причины отказа.

Электроподжиг состоит из основных четырех узлов: высоковольтный блок, провода, кнопка и свеча.

— нет искры на одной из конфорок/свеча розжига

— на всех конфорках/высоковольтный узел, кнопка, нет питания, напряжение ниже 220 вольт

Электроподжиг бывает двух видов:

— ручной (при нажатии на кнопку заряжается конденсатор, при отпускании разряжаем, искра одиночная)

— автомат (управление схемой с тиристором, искра проскакивает с частотой 50 Гц)

Особенности ремонта электроподжига газовой плиты по отдельным устройствам:

1.Свеча (белый штырек под рассекателем)

Если искра есть, а пламя не загорается — чистим контактные места конфорки и свечи. Искра должна бить вертикально в отверстие подачи газа конфорки.

2.Высоковольтный блок (находится под рабочей поверхностью, внутри плиты)

Штука проста — трансформатор, конденсатор, диод и транзистор.В навороченных плитах имеется еще симистор или тиристор (управление искрой микросхемой).

Как он работает?

Нажимая кнопку мы подаем напряжение с трансформатора на конденсатор.Он заряжается и выдает напряг на управляющий симистор, который и выдает искру на конфорке. При неисправности блока проверяем токоведущие дорожки, резисторы по номиналу, конденсатор (набухание, вспучивание), трансформатор на сопротивление обмоток (обрыв).

Примерная схема высоковольтника:

3.Кнопка, именно она запускает весь процесс.

Будьте аккуратны, наличие напряжения 220 вольт на выходе.

Из-за плохого контакта и попадания влаги контакты греются и коммутация сигнала пропадает.

Видео про ремонт электроподжига:

Ремонт электроподжига газовой плиты

Удобная функция электроподжиг помогает забыть о необходимости зажигания бытового прибора для приготовления пищи с помощью спичек либо зажигалки. Владельцам агрегатов, использующих такой способ зажигания, нужно знать все про ремонт электроподжига газовой плиты. Неисправность электроподжига — одна из самых распространенных поломок. Вследствие проблемы плита не зажигается удобным способом и для этого нужно использовать спички либо зажигалку.

Некоторые особенности ремонта и работы электроподжига:

— Функция работает от электрической сети. После включения электроподжига происходит замыкание цепи контактов. Вследствие этого возникает искра, которая зажигает огонь. Если плита оснащена полуавтоматической системой, замыкание происходит в случае нажатия на кнопку. Во многих агрегатах для того, чтобы запалить конфорку нужно утопить и повернуть ручку управления мощностью пламени.

— Когда электроподжиг неисправен, искра не возникает. Важно помнить, что искра создается путем замыкания электросети, и поэтому существуют серьезные требования к ней. Для правильной работы электроподжига напряжение в сети не должно быть слишком высоким или низким. Европейские плиты не приспособлены к работе в условиях наших электросетей. Они ломаются, когда напряжение не стабильное. В этом плане отечественные плиты с электророзжигом более предпочтительны. Помните, что если поломка электророзжига произошла из-за перепадов напряжения, ремонт невозможен.

— Электроподжиг может не работать по причине загрязнения контактов на свече. На детали образуется жировая прослойка, которая мешает правильной работе свечи. Вследствие этого искра не возникает и электроподжиг не работает. Нужен ремонт своими руками. Протрите свечу ваткой, которую нужно предварительно смочить в спирту. Чтобы получить доступ к свече, снимите пламярассекатель.

— Электроподжиг нельзя использовать со снятой конфоркой либо пламярассекателем. Система выйдет из строя, если вы попытаетесь зажечь конфорку в разобранном состоянии.

— Ремонт электроподжига газовой плиты в некоторых случаях отличается сложностью. Если вам не удается устранить исправность с помощью чистки свечи, вызовите мастера.

электроподжиг своими руками 3 года назад #1

Перед тем как играться искорками следует знать что высокое напряжение опасно для жизни и кроме того каждая искра является источником всего диапазона излучений, радиактивных в том числе.

В большинстве современных газовых устройств используется электронное устройство поджигающее газ, вот несколько таких от плит

Заинтересовался этими устройствами с целью сделать на их основе или по такой схеме самодельную зажигалку, изза отсутствия в продаже нормальных электрозажигалок для плит.

Оказалось что это не такое уж сложное устройство, как кажется на первый взгляд. Достаточно подать 220в на клеммы подписанные буквами L и N и на выводах катушек появятся высоковольтные импульсы, примерно 10кв с каждой катушки. Чтоб не повредить устройство необходимо поставить перемычки между выводами катушек так чтоб общий просвет между выводами каждой катушки был не более 10мм. Как на картинке.

Вот из такого устройства можно сделать отдельную зажигалку, работающую от сети. Встраивать в плиту его не стоит, так как доработка и модернизация газовых приборов это не благодарное и очень опасное дело.

Вот ориентировочная схема электроподжига.

Собрал её на симисторе вт138 R1=100R 2w, R2=22k 0.25w, R3=1k 0.125w, C=3mf, на кольцевом феррите(8витков первичка 50витков вторичка). Выдала она искорки с частотой примерно 50гц, которые не смогли пробить 1мм воздуха. Нужно наматывать трансформатор на стержневом сердечнике и на специальном каркасике или купить уже готовое устройство. А так при уменьшении витков первички ослабевала сила искры, а потом при двух витках сгорел симистор.

Усовершенствование электророзжига газовой плиты

Некоторые встроенные в газовые плиты системы электророзжига при нажатии на кнопку «стреляют оди­ночными»: одно нажатие — одна искра. Часто с первого раза газ не загорается, и приходится нажимать на кнопку снова и снова. Это не только неудобно, но и ускоряет износ кнопки, приводя к преж­девременному выходу её из строя.

Собранный в корпусе штатного электророзжига генератор импульсов высокого напряжения по схеме, пред­ставленной на рисунке, свободен от этого недостатка — при нажатии на кнопку SB1 (её роль играет штатная кнопка розжига на передней панели га­зовой плиты) устройство выдаёт «оче­редь» искр, следующих с частотой сети, до тех пор, пока кнопка не будет отпу­щена. Увеличена и мощность искры — накопительный конденсатор С2 заря­жается до удвоенного амплитудного значения напряжения сети (в штатном блоке розжига он заряжается только до амплитудного напряжения).

Принципиальная схема усовершенствованной системы электророзжига

Работа устройства на каждом перио­де сетевого напряжения протекает в два этапа. В один полупериод (на верх­нем — по схеме — контакте вилки ХР1 — минус, на нижнем — плюс) конденсатор С1 заряжается почти до амплитудного значения сетевого напряжения. Ток за­рядки протекает по цепи: нижний кон такт вилки ХР1, замкнутые контакты кнопки SB1, управляющий электрод тринистора VS1, открытый диод VD2, конденсатор С1, резистор R1, верхний контакт вилки XS1. Тринистор открыва­ется и подключает заряженный конден­сатор С2 к первичной обмотке повы­шающего импульсного трансформатоpa Т1. Совместно с обмоткой этот кон­денсатор образует колебательный кон­тур с частотой резонанса несколько десятков килогерц. В разрядниках, под­ключённых к вторичной обмотке транс­форматора, проскакивает искра, под­жигающая газ. Тринистор VS1 остаётся открытым на несколько периодов ВЧ- колебаний, пропуская их положитель­ную полуволну. Диоды VD2, VD3 пропус­кают отрицательную полуволну, и в раз­рядник поступает серия затухающих колебаний, поэтому искра получается более продолжительной и мощной.

В другой полупериод, когда на верх­нем контакте вилки ХР1 — плюс, а на нижнем — минус, конденсатор С2 заряжается удвоенным сетевым на­пряжением: напряжение сети склады­вается с напряжением на конденсато­ре С1 и через открытые диоды VD1, VD3 и первичную обмотку трансфор­матора Т1 прикладывается к конденса­тору С2. Тринистор VS1 в это время закрыт: на его управляющий электрод относительно катода подано закры­вающее напряжение с открытого дио­да VD1.

Резистор R1 ограничивает амплиту­ду импульсов тока зарядки и служит предохранителем на случай неполадок в устройстве. Через резистор R2 раз­ряжаются конденсаторы после отклю­чения от сети для безопасного обслу­живания. Номинальное напряжение конденсатора С1 должно быть не менее 400 В, С2 — не менее 630 В. Таким же (630 В) должно быть и обратное напря­жение диодов VD2 и VD3. К диоду VD1 строгих требований не предъявляется, поскольку напряжение на нём не пре­вышает 2…3 В. Тринистор следует вы­бирать на напряжение не ниже 600 В (например, КУ202Н), теплоотвода он не требует. Трансформатор Т1 — штат­ный, входящий в конструкцию газовой плиты.

Устройство не требует налаживания и при правильной сборке из исправных деталей начинает работать сразу. Его можно использовать и для других целей, там, где требуется высокое напряжение, например, для питания люстры Чижевского, ионизатора, ловушки для насекомых, электроизгороди и т. д.

Автор: А. ДЗАНАЕВ, г. Оренбург

Ремонт электроподжига своими руками

Ремонт электроподжига своими руками

Современные газовые плиты или газовые варочные поверхности комплектуются электроподжигом.

Включается электроподжиг газовых плит и варочных поверхностей в момент вращения ручки подачи газа на выбранную конфорку или кратковременным нажатием кнопки электроподжига.

Вы слышите щелчок, образованный разрядом электрода на массу конфорки. В этот момент Вы можете видеть искру, подобие молнии, но в миниатюре.

Разряд за разрядом следует с периодичностью одной секунды, до момента отпускания ручки подачи газа.

Если у Вас кнопка электроподжига, количество разрядов электроподжига равно количеству нажатий на кнопку электроподжига.

Соответственно частота разрядов в ручном режиме равна частоте нажатий на кнопку. Разряд является причиной воспламенения (поджига) поступающего газа в выбранную конфорку.

Ремонт электроподжига своими руками. Но так как схема получения искры работает от электросети (электричества), поджиг приобрел название электроподжига.

В случае, когда искрообразование происходит в автоматическом режиме, такой электроподжиг еще называют электронным.

Ремонт электроподжига своими руками

Два варианта электроподжига:
  1. Нажав и отпустив кнопку электроподжига, происходит однократное искрообразование (в момент отпускания кнопки).
  2. Нажав на ручку подачи газа на конфорку, происходит непрерывное искрообразование с периодичностью одной секунды.
Варианты электрических схем электророзжига:

1. Первый вариант (рис3) основан на ручном режиме заряд — разряд накопительного конденсатора. Работает следующим образом:

(r1- 3,9k, c1- 2,2МкфХ600В, d1- 1N4007) Подключена схема следующим образом:

На диод d1, подается напряжение электросети (рис3.1).

Нажимая кнопку электроподжига, Вы подаете напряжение электросети на конденсатор c1 (рис3.2). Конденсатор заряжается.

В момент отпускания кнопки контакт конденсатора c1 (рис3.2) подключается к трансформатору t1, через контакт (рис3.3).

Происходит обратный процесс — разряд конденсатора через первичную обмотку высоковольтного трансформатора t1.

На вторичной обмотке трансформатора (рис3.t1-1) и (рис3.t1-2) формируется выходное напряжение порядка 10 киловольт. Формируется искра.

Нажимая и отпуская кнопку процесс повторяется. Выводы трансформатора (рис3.t1-1) и (рис3.t1-2) на (рис1 и рис2) обозначены под номером 1.

Вывод (рис3.1), соответствует номерам 5 и 2 (рис2). Вывод (рис3.2), соответствует номерам 7 и 3 (рис2). Вывод (рис3.3), соответствует номерам 6 и 4 (рис2).

Электроподжиг чаще встречается четырех и шести канальный (рис1 и рис2) под номером 1 обозначены отводы для подключения электродов на которых Вы и наблюдаете искрение.

Читать еще:  Установка радиаторов отопления своими руками в квартире

Иначе говоря, мы имеем четыре электрода для поджига или шесть электродов. Количество электродов зависит от количества вторичных обмоток повышающего трансформатора.

Если обмоток две, следовательно имеем четыре выхода на четыре электрода. Если обмоток повышающего трансформатора три, имеем шесть выходов на шесть электродов.

Электроподжиг, позволяющий подключить шесть электродов, обычно используется в газовых плитах единой конструкции с духовкой. И как следствие два электрода из шести имеющихся, находятся в духовке и применяются для поджига газа в духовке.

Внешний вид устройств электроподжига можно наблюдать на ( рис1 и рис2). Они имеют некое отличие, но схемное решение и принцип работы остается неизменным.

Приобретайте подробные инструкции видео и пособия как ремонтировать электрический розжиг. Описание всех встречающихся неисправностей поджга и способы и методы их устранения, ремонта.

Ремонт электроподжига газовой плиты своими руками

Раньше газовые плиты производились без электроподжига. По сути, это не обязательная функция, но ее появление намного облегчает процесс использования бытового прибора: нет необходимости покупать специальную зажигалку или спички. Однако со временем функция нередко выходит из строя. Разберемся, как быть, если на газовой плите не работает устройство электроподжига и можно ли устранить поломку самостоятельно.

Конфорка с электроподжигом

Признаки неисправности

Электроподжиг у газовых плит может сломаться неожиданно: переключатель крутится, газ выходить, а вот искра отсутствует. Поломка дополнительной функции может произойти абсолютно по разным причинам.

Но в первую очередь стоит определить, что функция электроподжига газовой плиты действительно вышла из строя. На это могут указывать следующие признаки:

  • во время нажатия на ручку управления или кнопку для горелки функция электроподжига не срабатывает;
  • автоматические функции устройства работают в непрерывном режиме, отмечаются звуки похожие на щелчки. При этом отсутствует искра, газовая плита просто не зажигается;
  • при отпускании ручки или кнопки не наблюдается отключения системы;
  • прибор срабатывает даже без нажатия на кнопку;
  • наблюдается выбивание автомата защиты в области квартирного щитка во время включения прибора;
  • наличие неисправности можно установить по схеме пьезорозжига и электроподжига, она может быть замкнутой.

Как работает функция

Система электророзжига предусмотрена в плитах с газовым типом. Ее главное предназначение состоит в разжигании топлива, которое поступает из рассекателя конфорки. Устройство электроподжига может быть двух видов:

  • автоматическое;
  • механическое.

Автоподжиг обладает специальными пьезоэлементами, которые во время поворота переключателя на панели производят поджигание газовоздушной смеси. При использовании механического устройства требуется нажимать специальную кнопку. При нажатии подается искра, от которой газ зажигается и воспламеняется.

Принцип работы электроподжига выглядит так:

  • при нажатии пользователем кнопки наблюдается подача напряжения на область конденсатора;
  • после этого начинается зарядка конденсатора;
  • далее наблюдается увеличение уровня на тиристоре;
  • как только он доходит до допустимого предела, начинается разряжение конденсатора;
  • на выходе устройства проявляется напряжение, за счет которого происходит приведение в действие разрядника;
  • выделяемая искра разжигает газ.

Несмотря на то что процесс выглядит сложным, он происходит за считаные секунды. Подача искры всегда попадает на область той конфорки, которая в этот момент находится во включенном состоянии. В устаревших изделиях подача искры производилась на все конфорки, но разжигание происходило только на той, на которой была открыта подача газа.

Запитывание электроподжига осуществляет от электрической сети с напряжением в 220 вольт. Его работа также зависит от перепадов напряжения, которые могут возникать достаточно часто. Если произойдет скачок напряжения, то может появиться щелкающий звук, это обычно указывает на поломку устройства электроподжига.

Устройство высоковольтного блока

Причины поломки

У многих владельцев бытовых приборов часто возникает вопрос, почему перестал работать электророзжиг? Выход из строя данной функции может произойти по разным причинам, среди которых стоит особенно выделить:

  • отсутствие искры на электродах;
  • на поверхность внутренней части системы или на свечу попала влага или жир;
  • поломка электроподжига может произойти из-за появления трещины или из-за повреждения изоляции свечи из керамической основы;
  • произошло перегорание трансформатора – блока генерации искры. Обычно при нажатии на кнопку не наблюдается подачи искры. Его можно сделать самостоятельно, но специалисты рекомендуют поменять деталь на новую;

Проверка блока генерации искры

Иногда небольшие неисправности могут появиться в результате влажной уборки варочной панели. Обычно это происходит и-за попадания влаги во внутреннюю область бытового устройства. Чтобы все устранить, необходимо будет провести профилактические меры: выполнить зачистку контактов, просушку свечей. Все эти действия может провести любой пользователь без наличия знаний и опыта в этом деле.

Неисправность может возникнуть при влажной очистке

Бывает, что не зажигается только одна конфорка. Это может происходить из-за неисправности высоковольтного провода, который идет к запальному электроду. Возможна поломка самого устройства поджига, или выход из строя канала блока.

Поломка иногда может возникнуть при очистке конфорки

Особенности ремонта

Отремонтировать устройство электроподжига можно самостоятельно, но предварительно обязательно нужно провести тщательный осмотр прибора. Важно в первую очередь установить причину поломки, степень сложности. Если неисправность будет простой, то устранить ее можно самостоятельно.

Если плохо срабатывает функция электроподжига, то процесс починки для всех моделей бытовых изделий обычно выполняется одинаково. У всех газовых плит данная функция устроена шаблонно.

Желательно, перед тем как начать процесс ремонта, внимательно изучить устройство плиты: можно найти информацию в интернете или изучить прилагаемую инструкцию по применению. Если знать, как работает прибора, это поможет выполнить качественную и правильную починку.

Ремонт электроподжига зависит от вида поломки. Чтобы понять, как он производится, стоит рассмотреть виды поломок и их устранение:

    конфорку следует зажечь при помощи спичек или специальной зажигалки. Внимательно осмотрите вид пламени: оно должно быть ровное, светлое, должно быть распространено по всей окружности рассекателя. Если отмечается желтая окраска, то это будет указывать на неправильные показатели соотношения газа и воздуха. Чтобы устранить данную проблему, требуется выполнить чистку форсунки или ее полную замену. Возможно, причина неисправности состоит в закупорке отверстий рассекателя или в наличии в них влаги. Желательно также провести профилактические меры: провести продувание всех отверстий, вынуть корпус конфорки и тщательно исследовать его;

Когда стоит обращаться к специалисту

Для ремонта электроподжига не потребуется иметь большого опыта и знаний, с этим могут справиться даже неопытные пользователи.

Однако иногда требуется провести доскональную проверку и диагностику прибора. Фонариком и простой отверткой ее выполнить уж точно не получится. По этой причине необходимо будет вызвать специалиста. Конечно, услуги мастера могут обойтись недешево, но иногда поломка электроподжига может возникнуть в результате серьезной причины, которая может представлять угрозу для человека.

Иногда ремонт стоит доверить профессионалам

В любом случае, перед тем как начинать ремонтировать устройство электроподжига, стоит внимательно изучить схему прибора. Это поможет намного быстрее устранить неполадку, при этом не навредив прибору. Важно предварительно проверить горение, иногда может быть дело в конфорке или в других составных частях.

Как сделать электроподжиг для газовой плиты. Трансформатор розжига, поджига. Запальный блок. Искра, искровой разрядник. Горелка. Своими руками. Сделать самому, самостоятельно

Как работает электророзжиг газовой плиты. Включение осуществляется воздействием на кнопку электроподжига (ручку плиты). Из-за замыкания цепи, блок розжига в высоковольтных обмотках катушек индуцируются импульсы высокого напряжения, подавая их к свече розжига по изолированным проводам, происходи разряд.

Газовая горелка зажигается от электрического искрообразования, исходящего от белой керамической свечи электроподжига, которая встроена в каждую конфорку. Искра подается сразу на все конфорки, но зажигается та, на которой присутствует газ. В новых моделях плит, кнопки расположены под ручкой.

Современная схема электроподжига работает в том случае, если вилка кабеля плиты включена в розетку. Питается электроподжиг от напряжения сети переменного тока 220В, и «не любит» понижения. После короткого замыкания или понижения тока в сети электроподжиг может самопроизвольно постоянно щелкать, что является поломкой.

Признаки неисправного электроподжига плиты

  • Не работает электроподжиг при нажатии на ручку;
  • Электроподжиг щелкает не переставая;
  • Продолжает работать после отпускания ручки;
  • Искрит постоянно даже при выключенной горелке;
  • Плохо или вовсе не зажигается конфорка газовой плиты;
  • Выбивает автомат в щитке.

Как самостоятельно починить электроподжиг

Устранение неисправности газовой плиты следует начинать с поиска причин. Приступать к ремонту без теоретических знаний не стоит, лучше доверьте мастерам компании «ГазСервис» .

1. Зажгите неисправную горелку вручную при помощи спичек. Огонь должен быть стабильно голубым, равномерно распределяться по всей окружности. Желтое или вялое пламя признак неправильного горения газа.

Газ горит на один бок горелки — указывает на неровную конструкцию или деформацию рассекателя. Нарушение пропорций горючей смеси одна из причин. В данном случае горелка от искры не загорится. Чистка форсунки и переустановка рассекателя могут исправить поломку.

2. Электроды и включатели соединены параллельно. Все искровые электроды питаются от блока розжига, но включение блока осуществляется разными кнопками. Если от нажатия ручки горелка не зажигается и поджиг не искрит, а газовый кран открыт: попробуйте зажечь нажатием следующей ручки, не отпуская первую. Таким образом, подтверждаем поломку включателя электроподжига.

3. Розжиг трещит непрерывно, связано со смыкание контактов одного из включателей. Вода, жир, окисление и изгиб контактов причины данной поломки. Чистка, сушка, профилактические работы способны устранить неисправность и вернуть работу в нужное русло. При чистке переключателей, не стоит забывать, что они работают под напряжением 220 вольт. Соблюдайте технику безопасности, если собрались ремонтировать варочную панель.

Современные газовые плиты оснащены функцией автоматического поджига пламени от искры. Теперь чтобы включить нужную конфорку, никаких спичек зажигать не нужно — достаточно нажать кнопку.

Наличие данной функции не только облегчает процесс пользования плитой, но и делает его безопаснее. Однако у любого механизма есть свой ресурс, исчерпав который, он начинает давать сбои. Кнопка поджига — не исключение, к тому же работать ей приходится под постоянным негативным воздействием внешних факторов — попадание воды, брызги жира, высокая температура и т.п.

В результате сначала конфорка зажигается не с первого раза, а со временем и вовсе перестает работать.

Что делать, если сломалась кнопка розжига газовой плиты?

Самый простой вариант — попробовать устранить проблему своими руками. Но для этого нужно понимать, как устроен механизм автоподжига. А он состоит из четырех основных элементов: самой кнопки, высоковольтного блока, проводников и свечи.

При этом электроподжиг бывает двух типов:

  • автоматический — когда пьезоэлементы начинают работать в постоянном режиме при повороте переключателя на панели управления (искра проскакивает с частотой 50 Гц);
  • ручной — когда при нажатии на специальную кнопку на панели управления заряжается конденсатор, а при отпускании разрядник выдает одиночную искру, которая воспламеняет голубое топливо.

Система электроподжига работает от сети переменного тока 220 вольт и очень чувствительна к перепадам напряжения, которые случаются достаточно часто.

Можно также выделить основные причины, по которым не работает система автоподжига.

  • Отсутствие искры на электродах;
  • Загрязнение всей системы или свечи жиром и/или водой;
  • Наличие повреждений изоляции свечи;
  • Выход из строя трансформатора (перегорел блок генерации искры);
  • Окисление контактов кнопки;
  • Образовался нагара на контактах в результате короткого замыкания.

Нередко перебои возникают после мытья варочной поверхности плиты, когда влага попадает на систему запуска.

В этом случае для устранения проблемы достаточно осушить контакты и саму свечу. Если чистка и сушка результата не дала, придется разбирать систему для проведения более детальной диагностики и дальнейшего ремонта кнопки.

Как починить кнопку электроподжига газовой плиты — поэтапная инструкция

Принцип работы у всех газовых плит один и тот же, будь то словенский бренд Gorenje или популярный в странах СНГ белорусский Гефест. Системы поджига тоже идентичны за исключением несущественных отличий.

Рассмотрим процесс ремонта/замены кнопки электроподжига на примере популярной плиты Гефест.

Для выполнения работы понадобятся следующие инструменты:

  • крестовая отвертка;
  • плоская отвертка;
  • новая кнопка для плиты Гефест.

Основная причина неисправности кнопки электроподжига

Порядок выполнения работы:

  1. Отключаем шнур от электрической сети;
  2. Снимаем крышку варочной поверхности. Для этого нужно выкрутить все имеющиеся винты (обычно их 2), и извлечь газовые горелки;
  3. Вынимаем кнопку розжига. Во многих моделях она находится в одном блоке с кнопкой включения освещения в духовке, поэтому придется снять весь блок. Чтобы снять кнопку розжига газовой плиты Гефест, нужно отсоединить разъемы с обеих кнопок, отжать клипсы при помощи плоской отвертки и извлечь кнопку с внешней стороны панели управления;
  4. Устанавливаем новую кнопку электророзжига;
  5. Подсоединяем разъемы (перепутать их невозможно, т.к. на кнопку включения освещения идет 2 контакта, а на кнопку розжига 3);
  6. Закрываем крышку, устанавливаем газовые горелки;
  7. Включаем сетевой шнур в розетку.

Очень часто автоматический поджиг конфорок не срабатывает по причине загрязнения. Чтобы газовая плита работала бесперебойно, необходимо регулярно проводить профилактическую чистку механизма электророзжига.

Схема самодельного трансформатора розжига, источника искр для горелки и не только. (10+)

Высоковольтный трансформатор розжига, запальный блок, источник искр своими руками

Схема дает отличную искру , пригодную для запала горелок . Она может использоваться для поджига бытового газа на плите, розжига газовых и дизельных горелок, поджигания паяльной лампы.

Будьте внимательны и осторожны . Устройство питается от сетевого напряжения. Для его сборки и наладки нужно иметь квалификацию, позволяющую работать с сетевым напряжением. Изделие должно быть собрано так, чтобы пользователи, не имеющие специальной квалификации и знаний, не подверглись ударам электрического тока. Для этого все электропроводящие элементы, находящиеся под сетевым напряжением или имеющие гальваническую связь с сетью, должны быть надежно заизолированы. Разделительный трансформатор должен обеспечивать надежную изоляцию одной обмотки от другой.

Используя трансформатор поджга вместо штатного с промышленной горелкой, Вы лишаетесь гарантии производителя . Кроме этого убедитесь в том, что автоматика горелки выдает на запальный трансформатор напряжение от сети, а не какой-либо другой сигнал.

Первый раз собрать эту схему меня толкнула неисправность высоковольтного трансформатора поджига в дизельной горелке. Можно было приобрести покупной, но хотелось провести эксперимент. Впоследствии я стал использовать эту схему повсеместно для: поджига ручной газовой горелки , розжига пламени старой газовой плиты (тоже сгорел поджиг), запала самодельной горелки на отработанном масле, получения высокого напряжения для экспериментов и т. д. Устройство оказалось очень удачным, простым и надежным.

Принципиальная схема, конструкция трансформатора розжига

К сожалению в статьях периодически встречаются ошибки, они исправляются, статьи дополняются, развиваются, готовятся новые.

Электроподжиг для газовой плиты

Современные кухонные печи имеют в своей конструкции электроподжиг для газовой плиты. Эта функция запускается одновременно с подачей топлива через горелку. Для искрообразования может применяться дополнительная кнопка или вся система завязывается на основных прокручивающих ручках.

Для газовой плиты Гефест, Аристон, Гретта, Индезит или других брендов ставится качественная кнопка розжига, помогающая избавиться на кухне от спичек или всевозможных зажигалок. Получается не только чистый, но и безопасный процесс эксплуатации. Искры появляются лишь в нужной области. Однако, со временем возникают проблемы, из-за которых приходится жертвовать комфортом или звонить в сервисную службу, чтобы починить искрообразователь.

Принцип действия системы

Когда перестал работать электроподжиг на газовой плите, владельцам данного оборудования приходится осваивать самостоятельно устройство внутренней электрической системы. Новичкам, мало знакомым с такими агрегатами, стоит знать, что внутри располагаются такие элементы и узлы:

  • резистор;
  • высоковольтный трансформатор;
  • конденсатор;
  • диоды.

Обычно все заливается полимерной смолой (компаундом), чтобы исключить несанкционированное вмешательство в работу дилетантов, так как отремонтировать электроподжиг газовой печи сможет человек, имеющий представление об электрических цепях. Также параллельно удастся сэкономить несколько сотен на вызове сторонних ремонтников.

Принцип работы электроподжига

Опционально электроподжиг на газовой плите Hansa, Гефест и пр. может включать в себя допэлементы в виде симисторов или тиристоров. Фактически по упрощенной схеме работа полупроводников напоминает сантехнический кран, пропуская ток в одном направлении. Также они задействованы в схеме, чтобы за счет небольшого уровня напряжения в интервале 5-12 В, обеспечить управление силовой линией.

С помощью высоковольтного трансформатора напряжение в несколько единиц кВ формируется на выходной обмотке. В результате образуется необходимая электродуга. Подача газа выполняется параллельно.

Бывают и иные схемы работы:

  • при нажатии на кнопку, управляющую электророзжигом, происходит зарядка конденсатора выпрямленным напряжением;
  • повышаются фарады, накапливая заряд, одновременно вырастает напряжение управляющего тиристора;
  • при достижении пикового параметра в Вольтах происходит разрядка конденсатора;
  • первичная обмотка трансформатора прогревается;
  • на выходе системы увеличивается напряжение, провоцирующее сработку разрядника;
  • зажигается газовая плита от образовавшейся искры.

Процессы происходят с молниеносной быстротой. Для старых моделей подача искры осуществлялась на все конфорки одновременно независимо от наличия их надобности. Последние поколения стартуют лишь на выбранной горелке. Фактически газовая плита с таким принципом работы опирается на заряд конденсатора, получаемый от выпрямляющего диода.

Питание осуществляется от бытовой электросети 220 В. Рядом с печкой должна быть розетка, защищенная от перепадов напряжения и оснащенная заземлением.

ВИДЕО: Схема работы устройства

Факторы неработоспособности

Большинство специалистов, проводящих часто ремонт электроподжига газовой плиты, чаще всего сталкиваются со следующим набором проблем:

  • во время прижимания управляющей ручки или автономно выведенной кнопки система не дает искру;
  • не работает электроподжиг на газовой плите, но при этом слышится треск или щелчки, хотя искра не появляется;
  • при отпускании запускающей кнопки или управляющей ручки газовой плиты не происходит сразу выключение системы, а идет искрообразование или треск;
  • отремонтировать электроподжиг газовой плиты нужно, если идет постоянная сработка искрообразования даже при выключенной кнопке;
  • выбиваются пробки на щитке в квартире во время старта;
  • произошло короткое замыкание пьезорозжига.

Запрещено запускать систему со снятыми конфорками, так как обязательно произойдет нежелательный пробой на корпус.

ВИДЕО: Как отремонтировать электроподжиг газовой печки?

Причины поломок электроподжига газовой плиты

Причины неисправности системы могут быть разными, и со многими из них можно справится самостоятельно.

Не работает поджиг у плиты Аристон

Если у газовой плиты Аристон не работает электроподжиг, то владельцам этого оборудования, как и других брендов, необходимо проконтролировать загрязненность механизма жиром или иными сторонними продуктами. Во время приготовления пищи частички могут попадать на контакты, формируя блокирующий слой на металлической поверхности. Это не позволяет образовываться искре.

Формировать изоляционную поверхность, из-за которой все плохо зажигается, способны моющие средства. Они оставляют пленку или происходит намокание контакта, мешающие работе. Достаточно провести механическую чистку или сушку, чтобы устранить проблему.

Проблемные моменты Gorenie

Частый ремонт автоподжига требуется при выходе из строя либо потери герметичности разжигающей свечи. Устранить неисправность поможет полная замена элемента на новый экземпляр. Аналогичное решение необходимо в случае сильного ее загрязнения от нагара, появившегося при интенсивной эксплуатации.

Случаются неприятности с блоком розжига. Во время поворота ручки не слышно треска, а искра не появляется, так как импульс не поступает на контакты. Опытные мастера знают, что делать – полностью менять блок, так как он не ремонтопригоден.

Случается, что во время уборки варочных панелей даже при соблюдении осторожности жидкость способна попадать на оголенные контакты либо участки проводки, относящиеся к запалу конфорок. Постепенно вода формирует оксидную пленку, окисляя свободную поверхность. Окалина способна со временем внедряться достаточно глубоко. Таким образом происходит огрубение контактов, которые в итоге ломаются или крошатся.

Регулярно решетку, конфорки внутри снаружи очищают от окалины, постепенно скапливающейся от жирной и жидкой пищи, вытекающей на плиту

Реанимировать данное состояние можно своими руками с помощью технической или химической чистки. Далее необходимо просушить поверхность. Такие профилактические работы можно проводить самостоятельно и регулярно.

Чтобы не создать короткое замыкание, важно перед диагностикой, осмотром или ремонтом отключить систему от электросети. Достаточно изъять вилку, чтобы соблюдались правила безопасности.

ВИДЕО: Если постоянно щелкает, но не дает искры

Hansa & Gefest

Считается, что у Ханса и Гефест слабым местом является работоспособность кнопки. Стоит позаботиться о соответствии ее трансформатору при возможной замене последнего. Если подключать его неверно, то срабатывания искры не произойдет.

Стоит обратить внимание на работоспособность конфорок. Выход из строя или значительная деформация окажет негативное влияние на пуск тока. Пламя обязано распространяться равномерно, быть однородным и нескачкообразным. Если случайно пролита вода на контакты, то стоит их просушить, в противном случае возгорания не произойдет.

Когда пламя распространяется неравномерно, то самостоятельно прочистите форсунки. Также допускается замена бракованного рассекателя.

Bosch – даже «немцы» выходят из строя

Нередко основной поломкой является блок поджига. Этот связано с колебаниями в электросети и встречается нередко в отдаленных регионах. Также событие происходит из-за короткого замыкания. Опытные электрики смогут самостоятельно заменить внутри резистор на работающий аналог, а новичкам придется приобретать новый блок полностью, так как разобраться в печатной плате они не смогут без сторонней помощи.

ВИДЕО: Как сделать высоковольтный поджиг для кухонной плиты

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
